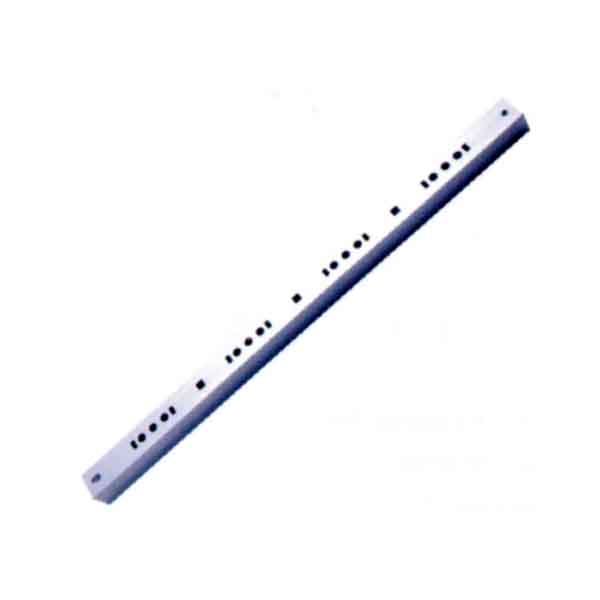

Kanggo netepke kahananDhukungan Garis SwitchgearLiwat tes tahan insulasi, megohmeter dhuwur-voltage digunakake kanggo ngetrapake voltase DC lan ngukur resistensi insulasi. Nalika Bar Switchgear ndhukung umur, amarga akumulasi kontaminasi permukaan, retak liwat bolongan internal, utawa kelembapan, loro resistansi volume lan lumahing sing signifikan. Asil uji coba sejati utawa ambang standar (E.g., ing ngisor 100 mω, biasane dianggep minangka ambang peringatan) nuduhake risiko creepage utawa lumantar. Suhu lan kelembapan uji coba kudu calibrasi, lan perbandingan horisontal kanthi dhukungan bar sing padha luwih migunani kanggo netepke umur tuwa.
Analisis rugi dielektrik fokus kanggo ngevaluasi karakteristik rugi dielektrik sakaDhukungan Garis Switchgearing lapangan AC dhuwur-voltase. Ngukur kerugian dielektrik (tanke) nggunakake sirkuit jembatan presisi bisa uga sensitif nggambarake kerusakan insulasi lan cacat internal. Nalika umur dhukungan bar switchgear (e.g., amarga kelembapan delaminasi, larangan udara, utawa matruksi reged lan kerugian dielectris, nyebabake nilai tanm sing dhuwur banget. Kurva rugi kanthi nambah voltase test uga owah (E.g., titik inflasi sing béda-béda). Cara sing ora ngrusak iki utamane kanggo ndeteksi lokal, nanging kanthi aktif ngembangake, rusak ing dhukungan bar.
Nggabungake rong cara kasebut nyedhiyakake diagnosis sing luwih lengkapDhukungan Bar Switchdegradasi. Pengujian resistensi insulasi sensitif banget kanggo cacat nembus lan kelembapan sing abot, dene analisis rugi dielektrik luwih sensitif lan efek polarisasi antarfacedi. Penurunan signifikan ing resistensi garis switchgear saka dhukungan bar sing gedhe banget, utawa pola spektrik sing ora normal, utamane kanthi voltase sing ora normal, utamane nuduhake bahaya sing luwih cepet, ngadhepi bebaya potensial sing serius utawa mbutuhake pangopènan. Loro cara kasebut mbentuk mekanisme diagnosa diagnostik utama kanggo kahanan insulasi dhukungan bar.
