Ing sistem listrik voltase dhuwur lan voltase medium, safety ora mung digayuh liwat piranti insulasi lan protèktif. Sebagéyan gedhé saka safety electrical gumantung ing koordinasi mechanical antarane komponen beda, nyegah operator saka tumindak ngoper salah.
IngGround Switch Mekanisme Operasi Piranti Interlockingiku salah siji saka komponen safety penting. Iki dirancang kanggo ngontrol urutan operasi antarane switch grounding lan peralatan switching liyane, mbantu nyegah operasi mbebayani kayata nutup switch grounding nalika sirkuit isih aktif.
Sanajan piranti iki biasane didhelikake ing switchgear, piranti kasebut nduweni peran kritis kanggo njamin operasi sing dipercaya lan nglindhungi peralatan lan personel.
A Ground Switch Mekanisme Operasi Piranti Interlockingminangka mekanisme safety mekanik utawa elektromekanis sing dipasang ing sistem switchgear kanggo koordinasi operasi:
Grounding ngalih
Pemutus sirkuit
Ngalih mbukak
Pedhot saklar
Pintu kabinet lan panel akses
Tujuan utama yaiku kanggo mesthekake yen operasi ngoper ngetutake urutan safety sing wis ditemtokake.
Contone:
Saklar grounding mung kudu ditutup sawise sirkuit utama wis pedhot.
Lawang kabinèt kudu tetep dikunci nalika ana voltase mbebayani.
Pemutus sirkuit ora kudu ditutup nalika saklar grounding ana ing posisi sing ora aman.
Kanthi nggawe watesan fisik ing antarane mekanisme operasi, piranti interlocking nyuda kemungkinan kesalahan operasi manungsa.
Peralatan listrik bisa tetep mbebayani sanajan sumber daya dipateni. Sisa voltase, urutan ngoper sing salah, utawa energisasi sing ora dikarepke bisa nyebabake bebaya serius.
Sistem interlocking sing dipercaya mbantu ngatasi sawetara masalah umum.
1. Nyegah Operasi Ngoper salah
Ing sistem listrik sing kompleks, operator bisa uga kudu nindakake pirang-pirang langkah ngalih.
Tanpa proteksi interlocking, tumindak sing salah bisa uga kalebu:
Nutup saklar grounding ing sirkuit urip
Ngoperasikake pemutus ing kahanan sing ora aman
Mbukak lawang akses sadurunge grounding rampung
Piranti interlocking tumindak kaya "panjaga aturan" mekanik, mung ngidini urutan operasi sing aman.
2. Nglindhungi Peralatan Listrik
Ngalih sing salah ora mung mbebayani kanggo wong nanging uga bisa ngrusak peralatan.
Konsekuensi sing bisa uga kalebu:
Sirkuit cendhak
Kesalahan Arc
Kerusakan kontak
Gagal isolasi
Mekanisme interlocking sing dirancang kanthi bener mbantu ngluwihi umur layanan peralatan kanthi nyuda operasi sing ora normal.
Prinsip kerja gumantung saka desain switchgear, nanging umume sistem nggunakake kombinasi posisi mekanik lan struktur ngunci.

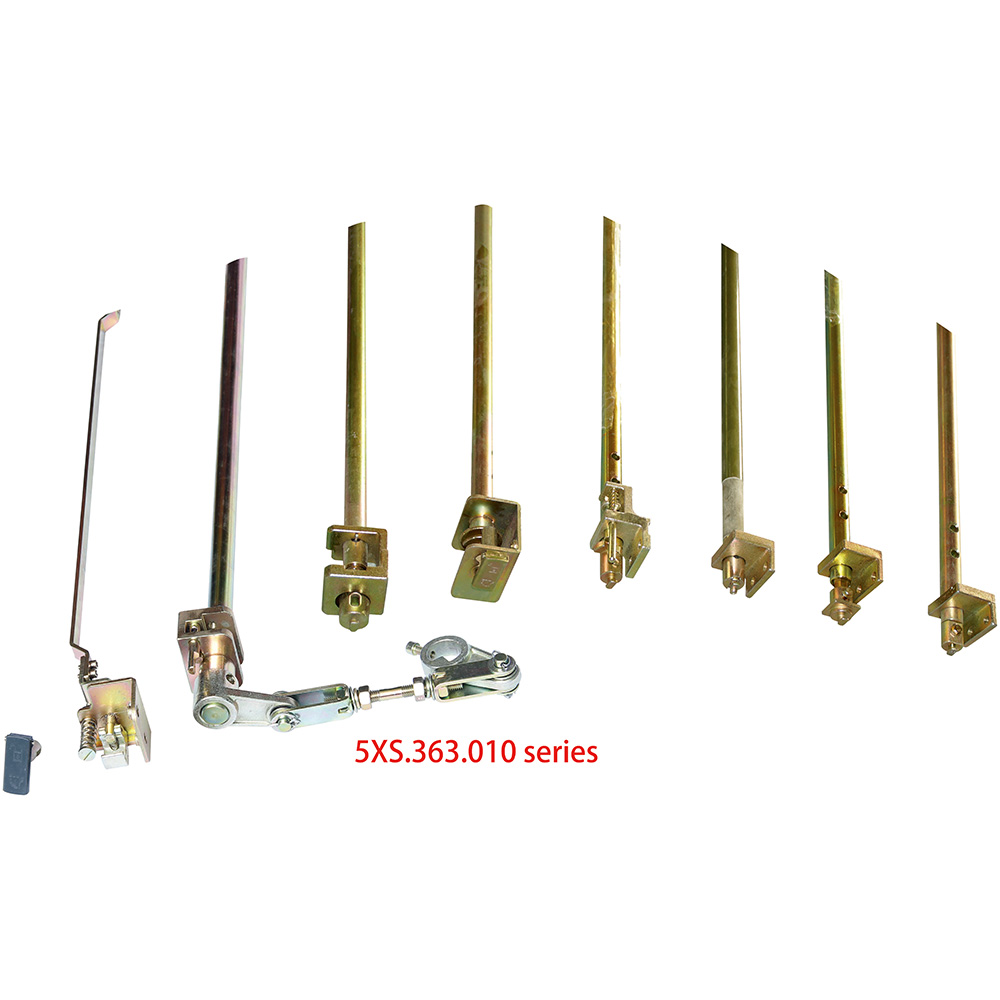

Interlocking Mekanik
Interlocking mekanik digunakake akeh amarga linuwih.
Komponen khas kalebu:
Ngunci piring
Shafts
Levers
Mekanisme cam
Indikator posisi
Watesan pamblokiran
Nalika siji komponèn pindhah menyang posisi tartamtu, komponen liyane fisik diwatesi saka operasi.
Contone:
Pemutus sirkuit mbukak.
Saklar pedhot tekan posisi isolasi.
Operasi switch grounding kasedhiya.
Grounding switch ditutup.
Akses pangopènan diidini.
Interlocking Listrik
Sawetara sistem uga nggunakake sinyal listrik lan sensor.
Komponen bisa kalebu:
Kontak bantu
Ngalih posisi
Relay kontrol
Modul ngawasi
Sistem kontrol mriksa status peralatan sadurunge ngidini operasi.
Kanthi teknologi otomatisasi modern, akeh wong sing nganggep sistem kontrol elektronik bisa ngganti proteksi mekanik kanthi lengkap.
Nanging, interlocking mekanik tetep penting amarga ora gumantung ing:
Logika piranti lunak
Jaringan komunikasi
kasedhiyan daya kontrol
Malah nalika gagal daya, struktur ngunci mekanik bisa terus menehi perlindungan fisik.
Ing akeh aplikasi electrical safety-kritis, nggabungke interlocking mechanical lan electrical menehi pangayoman tambahan.
Switchgear Tegangan Sedheng
Biasane digunakake ing:
Jaringan distribusi
Sistem tenaga industri
Gardu induk
Kamar listrik pabrik
Ring Unit Utama (RMU)
Ing peralatan distribusi kompak, piranti interlocking mbantu koordinasi:
Operasi ngalih beban
Operasi switching grounding
Akses kompartemen kabel
Switchgear Ditutup Logam
Kanggo sistem klambi logam lan logam, interlocking njamin operasi sing aman ing antarane kompartemen sing beda.
Piranti Interlocking Mekanisme Operasi Ground Switch sing dipercaya kudu nimbang sawetara faktor.
Kekuwatan Mekanik
Mekanisme kasebut kudu tahan operasi sing bola-bali tanpa deformasi utawa gagal.
Faktor penting kalebu:
Pilihan materi
Kekuwatan poros
Akurasi ngunci
Nyandhang resistance
Akurasi Operasi
Piranti kudu ndeteksi posisi ngalih kanthi bener.
Akurasi posisi sing kurang apik bisa nyebabake:
Ngunci ora lengkap
Ijin operasi palsu
Gangguan mekanik
Service Life
Switchgear bisa digunakake nganti pirang-pirang taun, mula komponen sing saling ngunci mbutuhake daya tahan sing apik.
Pertimbangan desain kalebu:
tahan korosi
syarat lubrication
Frekuensi operasi
kahanan lingkungan
Komponen sing beda bisa nggunakake bahan sing beda-beda gumantung saka fungsine.
|
Komponen |
Bahan Umum |
|
Ngunci piring |
Baja tahan karat, baja galvanis |
|
Shafts |
Baja keras |
|
Springs |
Baja spring |
|
Bagian omah |
Paduan baja utawa plastik rekayasa |
Pilihan materi mengaruhi:
Kekuwatan mekanik
tahan korosi
Reliabilitas jangka panjang
Sanajan sistem interlocking dirancang kanggo umur layanan sing dawa, pemeriksaan rutin isih perlu.
Priksa sing disaranake kalebu:
Priksa Gerakan Mekanik
Priksa manawa:
Shafts gerakane lancar
Kunci melu kanthi bener
Ora ana bagean sing macet
Priksa Bagian Wear
Pay manungsa waé menyang:
Springs
Pin
Obah sendi
Tansah Komponen Resik
Debu lan kontaminasi bisa mengaruhi gerakan mekanis, utamane ing lingkungan njaba utawa industri.
Piranti Interlocking Mekanisme Operasi Ground Switch bisa uga ora dadi bagean saka peralatan listrik, nanging minangka komponen safety penting ing sistem switchgear modern.
Kanthi ngontrol hubungan antarane switch ground, pemutus sirkuit, lan mekanisme akses, mbantu nyegah operasi sing mbebayani, nglindhungi aset listrik, lan nambah keamanan pangopènan.
-
