Teknologi Richge utamane fokus ing manufaktur aksesoris switchger voltage rendah, komponen switchgear dhuwur-voltase, lan seri sirkuit ruangan ruangan / ruangan. Ing ngisor iki nyedhiyakake introduksi profesional kanggo sirkuit sirkuit SF6 kanggo referensi.
SF6 Circuit Breaker minangka gas sirkuit voltase tinggi sing nggunakake belang hexafluoride (sf6) minangka insulasi lan medium sing dienggo arus, digunakake ing transmisi sistem tenaga lan distribusi.
• Kinerja penebat sing apik banget: kekuwatan jampel saka gas SF6 yaiku 2,5-3 kali saka udhara, sing bisa nyuda volume peralatan.
• Kapasitas Arc-Extingoruishing kapasitas: Konduktivitas kolom ARC sing paling dhuwur, wektu sing cendhak (2-2.5 siklus), lan kapasitas bejat gedhe (nganti 80ka).
• Ora ana risiko geni: gas SF6 ora bisa dibakar kanthi aman.
• Urip layanan sing dawa: urip listrik bisa luwih saka 25 taun, kanthi siklus pangopènan dawa lan frekuensi pangopènan suda.
1. Sajrone mbukak, kontak obah lan statisisi pisah kanggo ngasilake ARC, sing nyebabake gas SF6 kanggo bosok menyang s, f atom lan ion positif / negatif ing suhu sing dhuwur.
2 .. Moloku gas SF6 Jupuk elektron gratis kanggo mbentuk ion negatif, nyuda konduktivitas kolom ARC lan nyepetake punggung ARC.
3. Sawise ARC kasebut wis dipateni, gas mulihake negara insulasi asli.
Sirkulasi gas:Nganggo jinis gas utawa prinsip jinis energi, aliran gas digawe liwat piston utawa energi ARC supaya bisa mateni busur lan mulihake insulasi.
| Komponen |
Fungsi |
Fitur |
| Kamar ekspresif arc |
Panggonan ing endi Arc digawe lan mateni |
Dilengkapi piranti muncung lan tekanan ing njero |
| Dhukungan Penebat |
Dhukungan lan insulasi |
Jenis kolom Porselin utawa bahan insulasi komposit komposit |

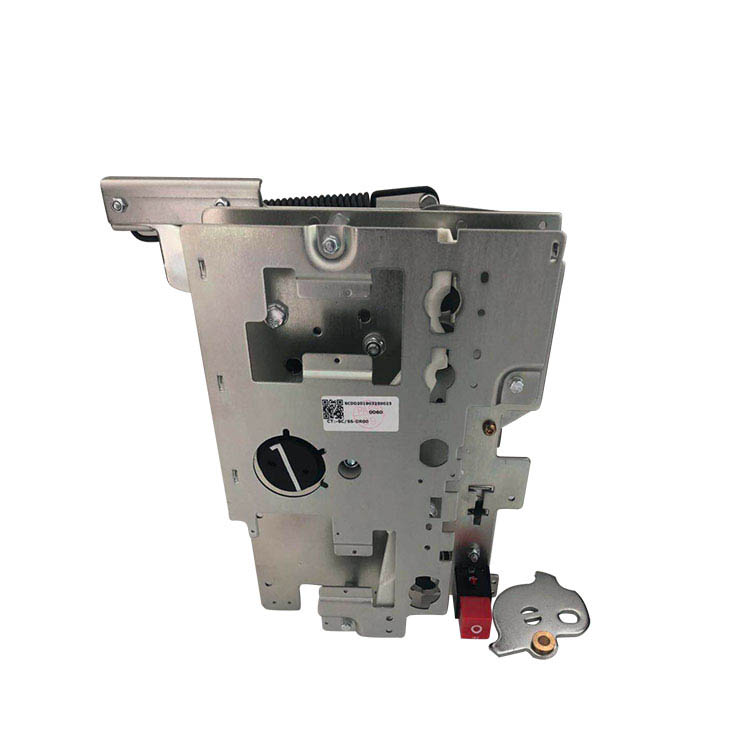

| Mekanisme operasi |
Ngontrol Operasi Pembukaan lan nutup |
Panyimpanan Energi Spring, Magnionisme Sembrani Hidraulik utawa permanen |
| Sistem Gas SF6 |
Nyimpen lan ngawasi gas SF6 |
Kalebu rajin, tolok tekanan, katup |
| Sirkuit tumindak |
Sambungake sirkuit |
Dumadi saka kontak, driji lan konduktor |
| Cangkang |
Nglindhungi komponen internal lan lemah |
Digawe saka bahan logam utawa insulasi |

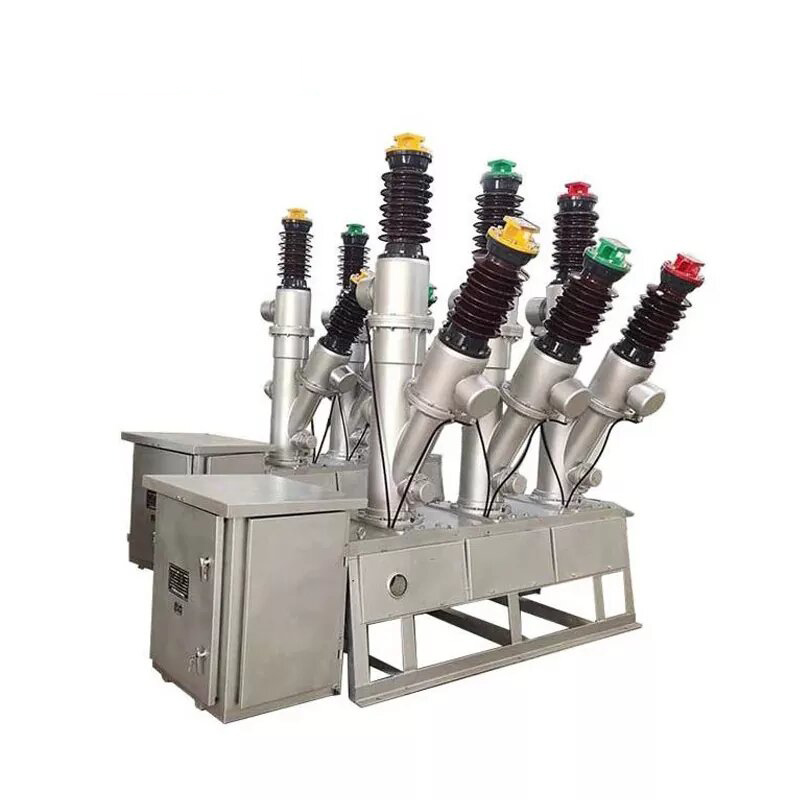

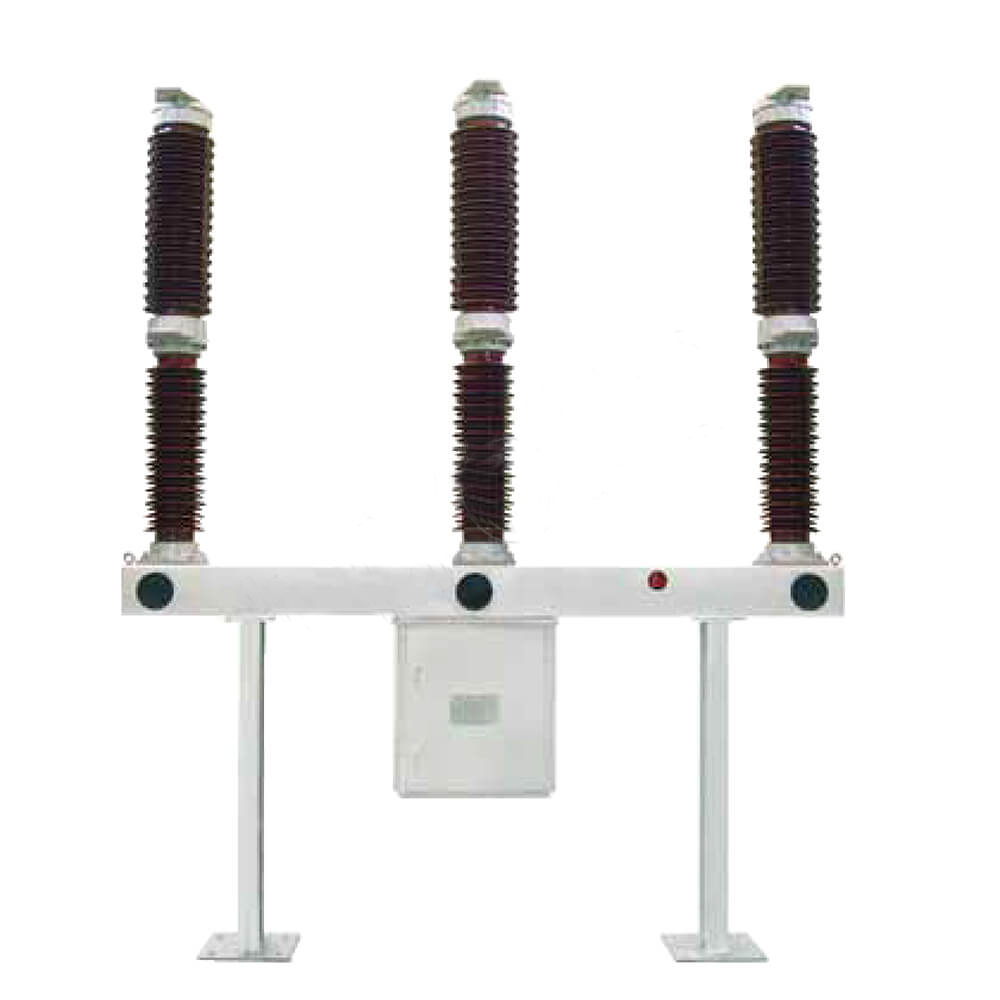

• Jenis kolom Porcelain: Tiga-Fase Independen, volume gedhe, cocog kanggo ruangan ruangan (kayata FA4-550 Tipe)
• Tik Tank (Tank tank lantai): Tangki Tangki telung tahap, struktur kompak, kinerja seismik sing apik, pangopènan gampang
• Circuit Breaker ing Gis Peralatan Listrik Elektrik GIS: Integrasi karo Disconnector, Grounding Switch, lsp. Ing cangkang sing disegel
• Tipe tekanan siji: Mung siji tekanan ing ruangan Extinguishing ARC, struktur sing gampang, digunakake digunakake
• jinis tekanan dual: kanthi kamar udhara tekanan dhuwur lan kurang, kinerja busur sing luwih apik nanging struktur kompleks
| Parameter |
Kisaran khas |
Katrangan |
| Rated voltase |
72.5kv ~ 1100kv |
Jambatan standar kalebu 126kv, 252kv, 550kv, 800kv |
| Rated saiki |
1250A ~ 5000A |
Dipilih miturut skenario aplikasi |
| Dirating Lingkaran Longkr-Water |
31.5ka ~ 63 |
Nemtokake kapasitas breaking fault sing cendhak |
| Dirating Short-circuit saiki |
80ka ~ 160ka |
Nggambarake kapasitas kanggo nggawe circuit saiki |
| Meksa gas sf6 |
0.4Mpa ~ 0.7MPA (meksa kaukur) |
Owah-owahan kanthi suhu model lan suhu sekitar |
| Mbukak lan nutup wektu |
20ms ~ 60ms |
Langsung mengaruhi stabilitas sistem |
| Layanan layanan |
≥30 taun |
Urip mekanik bisa tekan ewu operasi |
1. Kinerja sing apik banget: Bisa mbentuk busur kanthi cepet, ora bisa ngetokake overvoltage, lan nglindhungi peralatan lan garis
2. Keandalan dhuwur: Struktur sing disegel nyuda pengaruh lingkungan njaba, cocog kanggo macem-macem kahanan iklim
3 .. gangguan rendah: gangguan operasi kurang saka 85db, nambah lingkungan kerja
4. Area lantai cilik: Struktur kompak, utamane cocog kanggo substasi kutha lan papan sing ana ruang
5. Tingkat intelijen sing dhuwur: bisa nggabungake sistem pemantauan kanggo nyetak kapadhetan gas, suhu lan status operasi
• Sistem transmisi daya: Perlindhungan lan ngontrol 500kV lan ndhuwur garis transmisi voltase sing dhuwur
• Substation: Digunakake minangka peralatan pangayoman kanggo transformer utama lan busbars
• Distribusi Daya Industri: Distribusi Daya Tinggi Tinggi Kanggo Stasiun Daya Power ing Pabrik, Mines, lsp.
• Sambungan Grid Energi Anyar: Peralatan pangayoman kanggo stasiun booster ing kebon angin lan stasiun listrik photovoltaic
• Grid Power Urban: inti inti kompak Gis Switchgear
• Kesalahan level <1mm / m kanggo mesthekake stabilitas peralatan
• Sistem Grounding sing Sampurna, Resistance Grounding <0.5ω
• Deteksi bocor gas sadurunge instalasi, tingkat bocor taunan kudu <1 ‰
• ngevakuasi ing ngisor 133pa lan tetep luwih saka 2 jam, banjur isi nganggo gas SF6 sing layak sawise konfirmasi bocor
• meksa ngisi meksa kanthi syarat manual produk, kesalahan dikontrol ing ± 0,02mpa
• Mbukak lan nutup wektu lan penyelarasan sambungan syarat teknis
• Mekanisme operasi fleksibel tanpa jamming
• Ngalihake bantu kanthi tepat kanthi umpan balik sinyal normal
Item Pemeriksaan Biasa:
Siklus
Item Inspeksi
Standar
Saben dina
SF6 meksa gas lan kapadhetan gas
Ing sawetara normal, ora ana tetes sing jelas
Saben wulan
Pemrampilan tampilan lan bagean sambungan
Ora ana ubah, ora bakal dilacak, ora ana loveren
Waktu
Pelumas mekanisme operasi lan pemeriksaan segel
Operasi Fleksibel, Ora Bocor
Taunan
Deteksi asor gas SF6
Konten banyu <150ppm (20 ℃)
3-5 taun
Tes karakteristik mekanik lan pangukuran tahan insulasi
Tandha Pabrik
Siklus Overhaul
10-15 taun utawa saiki kumulatif tekan 4000ka
Ganti bagean tuwa lan tumindak pemeriksaan komprehensif
Pangopènan khusus:
• Replenishment gas: Yen tekanan nyelehake menyang nilai weker (biasane 0,05MPA luwih murah tinimbang tekanan sing dirating), gas replenish pas wektune
• Ganti Gas: Sawise ngilangi kesalahan sing abot, priksa kualitas gas lan ganti yen perlu
• Kapadhetan Relay Calibration: tumindak kalibrasi saben taun 2-3 taun
• SF6 murni ora beracun, nanging produk dekomposisi sing ora beracun (kayata so2, hf) beracun, saéngga ventilasi perlu sajrone pangopènan
• Ngindhari kontak gas nganggo saluran kulit lan ambegan, nganggo peralatan proteksi yen perlu
• Kudu pisanan ngethok kekuwatan, verifikasi listrik lan lemah sadurunge diurus
• Ngurangi tekanan kanggo meksa nol ngukur sadurunge ngeculake gas SF6
• ventilasi sing dipeksa luwih saka 15 menit sawise mbukak peralatan kanggo njamin gas internal wis kesel
• SF6 minangka gas omah kaca (GWP sing kuwat 23900), saengga emisi kudu dikendhaleni kanthi ketat
• Gas sampah kudu didaur ulang lan diobati, lan ora kudu langsung dibuwang menyang swasana
Kanthi jampel lan kinerja busur sing apik banget, sirkuit sirkuit SF6 wis dadi pilihan utama ing sistem tenaga modern, utamane cocog kanggo kapasitas transmisi modern, khususe tingkat transmisi lan skenario tingkat voltase tingkat dhuwur.
