HFY Series Y-Tipe Pivot Swing Pneumatic Gripper

Merk: SOLH dening Richge Technology

Ringkesan produk

     Seri SOLH HFY kompak Y-shaped swing gripper mimpin dening piston siji lan mekanisme tuas poros, alternatif langsung kanggo SMC MHC2. Ciri inti: pengungkit torsi amplifikasi kanggo pasukan clamping kuwat, amba mbukak ayunan gedhe, awak slim kanggo papan instalasi nyenyet. Becik kanggo komponen cilik bunder, sudhut mlengkung lan ora duwe aturan baku, digunakake ing elektronik, hardware, part plastik lan stasiun perakitan cahya-tugas.

Struktur Inti & Prinsip Kerja

   1. Transmisi: Piston tunggal nyurung perakitan tuas poros kanggo ngowahi gerakan linear dadi gerakan swing tipe Y. Struktur lever nggedhekake torsi output kanggo clamping kuat.

   2. Mode Operasi

     -- HFY: Akting kaping pindho (standar) - kontrol udara bidirectional kanggo mbukak & nutup

     -- HFTY: Single acting Normally Open – klem suplai udara; spring otomatis mbukak sawise mundhut meksa

   3. Swing Angle: Max mbukak +30 °, overclose -10 °, total ayunan efektif approx. 40 °, nyedhiyakake celah bukaan sing cukup kanggo njupuk bagean.

   4. Konstruksi: Hard anodized aluminium awak, dhuwur-kekuatan jaws, dibangun ing ring Magnetik. Telung permukaan sing dipasang (ngisor / sisih / mburi). Katup throttle luwes terpadu kanggo kontrol kacepetan independen.

   5. Akurasi Posisi: Baleni akurasi posisi ± 0.02mm, stabil kanggo njupuk presisi tugas entheng.

Aturan Coding Model Lengkap

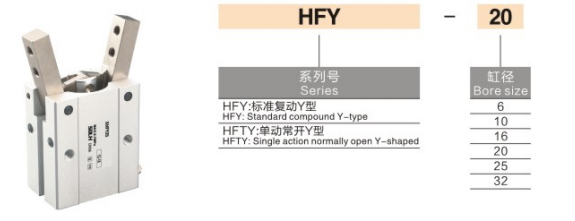

   1. Tuladha Model:HFY20-M9BW

  2. Referensi Urutan Standar

     HFY25-M9BW Bore 25, akting ganda, dilengkapi switch magnetik M9BW (kabel 1m).

Spesifikasi Teknis Inti Universal

Swing Angle & Clamping Torque Table (@0.5MPa, Standard Jaws)

⚠️ Cathetan Penting: Torsi penjepit mudhun amarga dawa ekstensi rahang mundhak. Faktor safety ≥1.5 kudu dilindhungi nalika ngitung beban.

Skenario Aplikasi Preferred

   ✅ Prioritasake HFY yen:

     -- Workpieces minangka komponen miniatur bunder, busur utawa ora duwe aturan baku (terminal elektronik, omah plastik cilik)

     -- Mbutuhake sudut bukaan sing relatif gedhe (~40°) ing amplop instalasi sing winates

     -- Tata letak peralatan sing diwatesi dhuwur / jembar; Struktur swing Y ngirit papan luwih akeh tinimbang grippers paralel

     - Beban entheng ≤5kg, siklus frekuensi dhuwur, aktuator larang regane dikarepake

     - Perlu pemasangan telung permukaan sing fleksibel kanggo perkakas khusus sing kompak

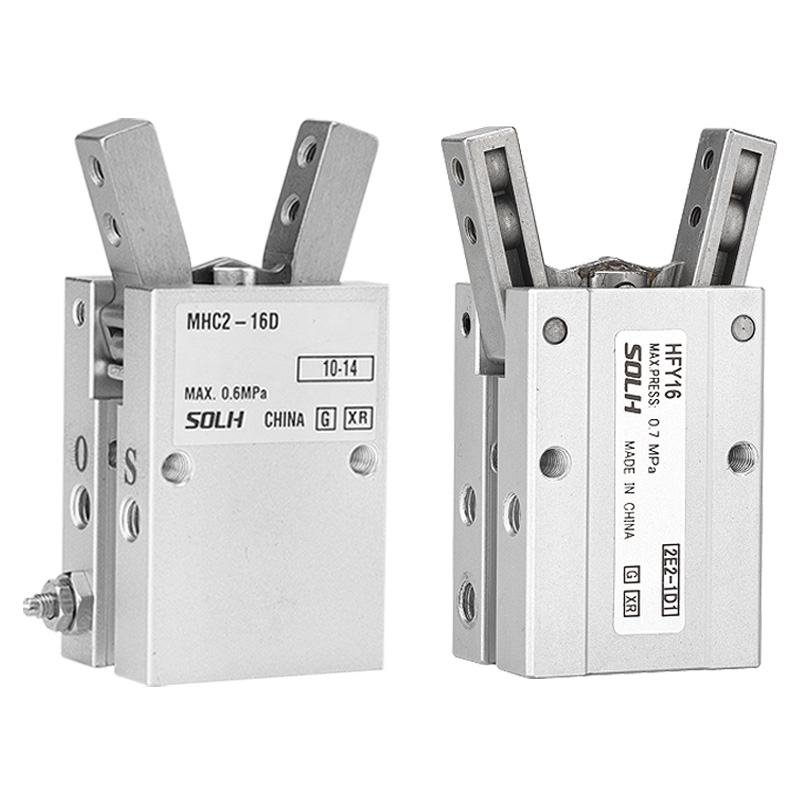

Pilihan Comparison: HFY VS SMC MHC2

Pedoman Pemilihan Kunci

   1. Pilihan bore adhedhasar massa workpiece & extension rahang

     -- Beban entheng ≤1kg → ø6/10; Beban medium 1~5kg → ø16~32

   2. Pilihan mode operasi

     -- Produksi kontinu umum → HFY akting ganda

     - Perlu bukaan otomatis sawise mateni daya → HFTY akting tunggal NO

   3. Pemasangan tata letak

     -- Default ngisor soyo tambah disenengi; sisih gunung kanggo jembaré sempit; mburi gunung kanggo stasiun transfer baris Déwan

   4. pangaturan kacepetan

     - Gunakake katup throttle sing bisa diatur kanggo ngontrol kacepetan ayunan lan ngindhari pengaruh benda kerja

   5. Umpan balik posisi

     - Instal CMSH / DS1-G Magnetik ngalih ing dual grooves kanggo ndeteksi kanthi mbukak & ditutup negara

Ringkesan Siji Kalimat

     SOLH HFY Y-jinis pivot swing pneumatic gripper nganggo struktur amplifikasi torsi tuas piston tunggal, kasedhiya ing HFY akting ganda lan tumindak tunggal NO HFTY, pemasangan telung lumahing kanthi katup throttle lan slot saklar magnetik, alternatif larang regane kanggo MHC2 kanggo piranti bunder & ora duwe aturan cilik, peralatan otomatis 3-C cilik lan ora duwe aturan baku.
