Merk: SOLH dening Richge Technology

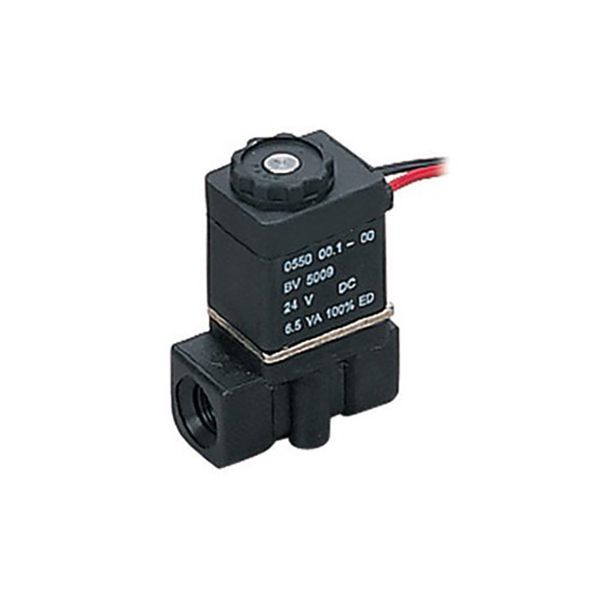

Seri SOLH 2P yaiku a2/2 cara langsung-tumindak biasane ditutup tutup solenoid cairan mini digawe saka plastik engineering kekuatan dhuwur. Iku ndhukungnol tekanan diferensial wiwitan (0MPa operable) lan dirancang kanggo on-off kontrol online teken, banyu lan lenga lancip. Digunakake kanthi akeh ing sirkuit banyu otomatis, sirkuit pneumatik lan puteran vakum, nduweni ukuran kompak, respon cepet lan kompatibilitas media sing apik banget, dadi solusi kontrol cairan miniatur sing ekonomis lan dipercaya.
1.1 Prinsip Kerja Inti
• Power-off Normally Closed (NC) State: Spring meksa inti tutup kanggo mblokir saluran aliran, nglereni kabeh aliran medium.
• Power-on Opening State: Gaya elektromagnetik ngangkat inti tutup munggah kanggo mbukak saluran aliran lan ngidini circulation medium.
• Reset otomatis: Spring enggal ngreset lan nutup tutup sawise daya dipateni, mesthekake kinerja cut-off aman lan stabil.

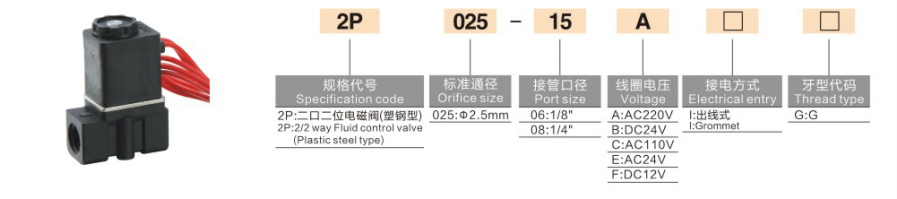

1. Full Coding Logika: 2P025 - Thread Port - Wiring Suffix - Tegangan
|
Segmen Kode |
Definisi Detil |
|
2P |
Seri katup solenoid fluida kerja langsung 2/2 arah (badan plastik) |
|
025 |
Spesifikasi orifice tetep: φ2.5mm, nilai CV = 0.23 (spesifikasi universal tunggal kanggo seri lengkap) |
|
06 / 08 |
G-jinis port thread lurus: 06=G1/8; 08=G1/4 |
|
Wiring Sufiks |
Blank=Standar soket DIN; W = stopkontak kabel; LD = Soket karo lampu indikator (LD1 lampu putih) |
|
Tegangan |
DC12V / DC24V; AC24V / AC110V / AC220V |
2. Tuladha Tatanan Standar
2P025-08W-DC24V: Port benang G1/4, stopkontak kabel, DC 24V, katup cairan mini 2 arah biasane ditutup
|
Parameter Item |
Spesifikasi |
|
Tipe Tindakan |
Direct acting, Normally Closed (NC) (NO tipe ora kasedhiya) |
|
Orifice & Koefisien Aliran |
φ2.5mm, CV=0.23 |
|
Port Thread |
G1/8 (06), G1/4 (08) |
|
Media sing ditrapake |
Udara tekan, banyu resik, banyu adhem, lenga pelumas, gas (viskositas ≤ 20CST) |
|
Rentang Tekanan Kerja |
0～0.7MPa (0 ~ 7bar), wiwitan tekanan nol kasedhiya |
|
Tekanan Bukti |
1.05MPa |
|
Bahan Badan |
PA66 Nylon 66 rekayasa plastik |
|
Bahan Sealing |
Fluororubber VITON standar (tahan lenga & banyu); Karet nitril NBR opsional |
|
Suhu Kerja |
-5 ℃ ~ +80 ℃ |
|
Konsumsi Daya Coil |
AC ≈ 7VA, DC ≈ 5W; Isolasi kelas B |
|
Kelas Proteksi |
IP65 |
|
Wektu Respon |
Eksitasi & ngalih tumindak＜ 0,05s, ultra-cepet on-off |
• Nol Tekanan Startup：Bisa dioperasikake kanthi tekanan nol 0MPa, kanthi sampurna ngrampungake watesan wiwitan katup sing dioperasikake pilot sing mbutuhake tekanan diferensial.
• Desain Ringan Mini：Awak plastik kompak kanthi tilas cilik, cocog kanggo papan instalasi sing sempit lan perakitan modul terpadu.
• Ketahanan Korosi Premium：Standard VITON fluororubber sealing ngirim banyu banget, lenga lan resistance karat banget, adaptasi kanggo banyu murni, air compressor got lan cooling skenario sirkuit banyu.
• Kemampuan adaptasi lingkungan sing dhuwur：Kelas perlindungan kumparan IP65, tahan bledug lan anti banyu, operasi stabil kasedhiya ing kahanan kerja sing lembab.
5.1 Skenario Kontrol Pneumatik
• Kontrol on-off sumber udara kanggo generator vakum
• Ngalih sumber udara kanggo silinder pneumatik cilik
5.2 Skenario Kontrol Cairan
• Sirkuit pendinginan banyu miniatur lan peralatan nyemprot otomatis
• Peralatan pemurnian banyu lan kompresor udara sistem got otomatis
5.3 Pencocokan Peralatan Industri
• Mesin pangolahan panganan lan sirkuit banyu mesin cetakan injeksi cilik
• Humidifikasi otomatis lan sistem kontrol cairan mikro
|
Model |
Tipe Struktur |
Badan Katup |
Tekanan Startup |
Kapasitas Aliran |
|
2P025 |
Mini Direct Acting |
Plastik Nylon |
0MPa Tekanan Nol |
Aliran Cilik (φ2.5mm) |
|
2V025/130 |
Langsung / Pilot Operated |
Logam Kuningan |
Tipe pilot ≥0.05MPa tekanan diferensial |
Aliran Sedheng & Gedhe |
• Perawatan Sumber Udara: Nglengkapi regulator filter udara seri AF/AW ing mburi ngarep kanggo ngresiki sumber udara lan nyetabilake tekanan kerja.
• Pencocokan Sistem Vakum: Kerjasama karo generator vakum tabung lurus ZU kanggo mujudake switching on-off sirkuit vakum sing dipercaya.
• Sambungan Pipa: Cocokake KQ2 seri thread lanang cepet-nyambung fitting langsung kanggo instalasi pipa cepet, trep lan bocor-free.
Katup solenoid plastik mini SOLH 2P nduweni fitur wiwitan tekanan nol, struktur entheng kompak lan proteksi IP65, nyedhiyakake kontrol on-off cairan aliran cilik sing ekonomis, stabil lan efisien kanggo sistem pneumatik, banyu lan vakum otomatis.
