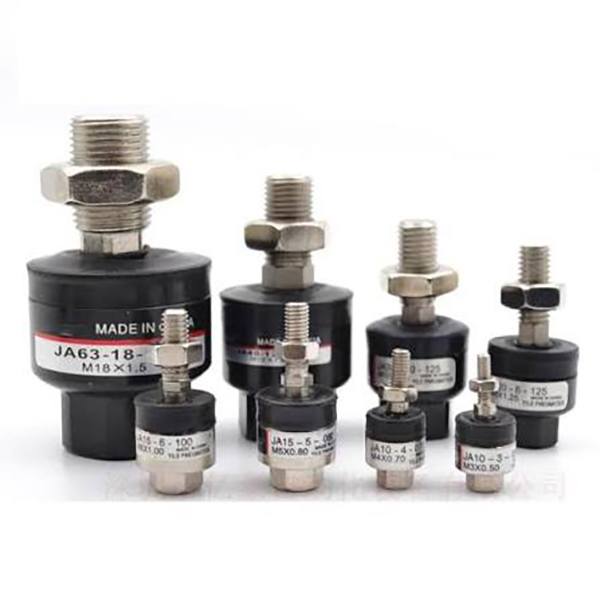

JA / JB / JC / JS Series Floating Joint

SOLH JA / JB / JC / JS Series Floating Joint | SMC Setara Pneumatic Rod End Konektor

Brand: SOLH dening Richge Technology | SMC Standard Floating Joint, Panggantos Langsung

1. Ringkesan Produk

  Sendi ngambang tumindak minangka artikulasi fleksibel antarane rod piston silinder lan beban. Fungsi inti yaiku nyerep misalignment lan kesalahan paralelisme. Iki nglindhungi rod piston saka tikaman sisih, nyuda mlengkung, nyandhang abnormal lan resiko macet. Iku aksesoris penting standar kanggo mesin otomatis.

2. Klasifikasi & Bedane Seri Papat

3. Spesifikasi Teknis Umum

   Swing Angle: ± 5 ° kanggo JA / JB / JS; model JC sing dipilih nganti ± 10 °

   Offset sing diidini: 0,5 ~ 1 mm (JA); 0,5 mm (JB / JC / JS)

     • Suhu operasi: -5 ~ + 70 ℃ (standar); -10 ~ + 120 ℃ (stainless steel JS)

     • Ukuran Benang: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, cocog karo bore silinder

     • Tekanan Kerja: ≤1 MPa kanggo pneumatik; ≤3.5 MPa kanggo versi hidrolik tugas abot

4. Katerangan & Tuladha Kode Model

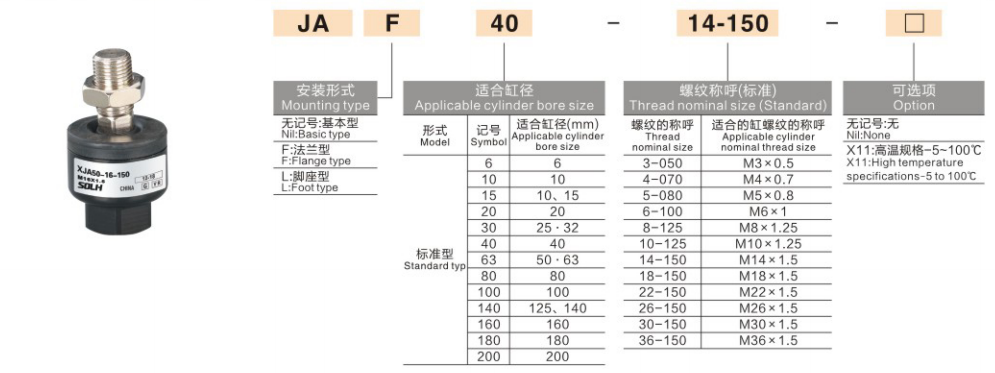

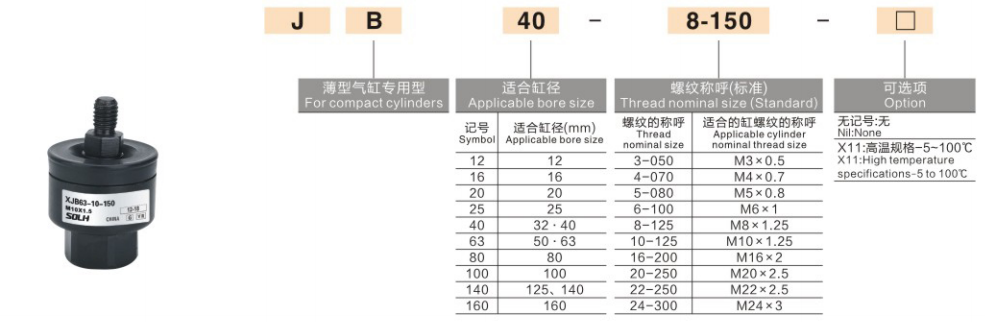

  Njupuk JA20-8-100 / JB16-6-080 minangka referensi:
  Ater-ater JAJB/JC/JS = jinis seri
  Nomer 1 (20/16): bore silinder sing cocog Φ20 / Φ16
  nomer 2 (86): piston rod thread M8×1.25 / M6 × 1.0
  Suffix (100080): dimensi soyo tambah / kode rod, cocog karo dawa sakabèhé standar

5. 3-Step Pilihan Guide

  1. Pilih seri miturut jinis silinder

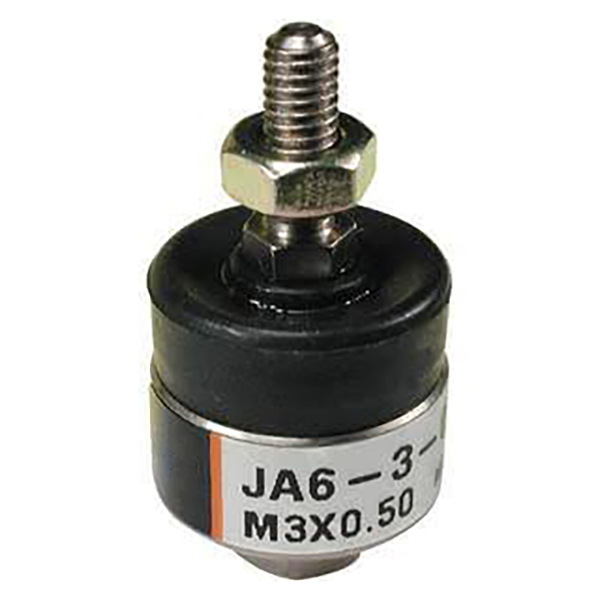

     Silinder standar (SC  SI / CP96) → JA, prioritas umum

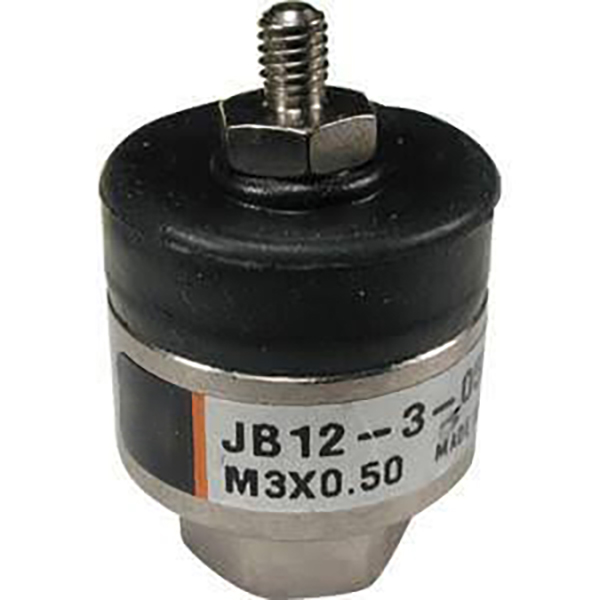

     Silinder tipis (CQ2  CDQ2) → JB, ruang kompak

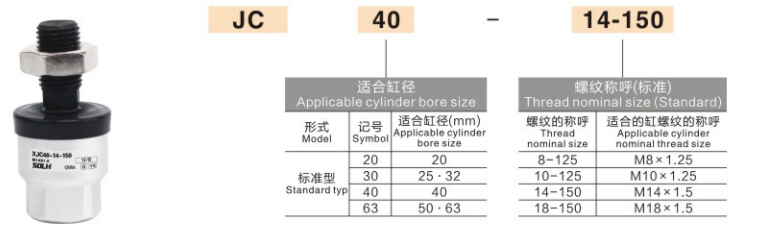

     Silinder mikro  tata letak ultra-ketat → JC ultra-pendek

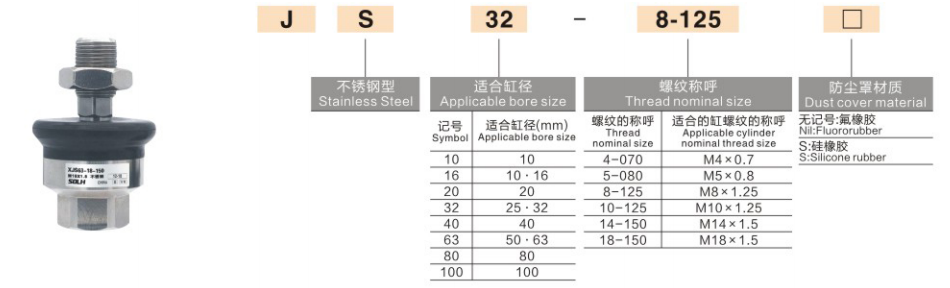

     Pangan  lingkungan medis / basah / korosif → baja tahan karat JS

  2. Cocokake ukuran benang lan bolongan
     Konfirmasi thread rod piston (M5 M8 / M10 etc.) lan bolongan silinder. Cathetan: bolongan sing padha saka macem-macem merek bisa uga duwe spesifikasi benang sing beda-beda, tansah verifikasi nggambar silinder sing nyata.

  3. Cocokake beban lan kondisi kerja
     Pneumatik standar: seri standar OK

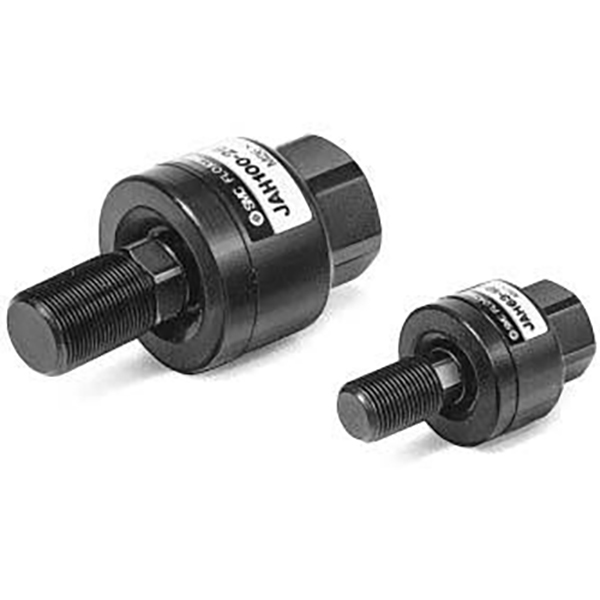

     Beban berat  hidrolik: pilih sendi ngambang tugas berat khusus (ora JA normal)
     Pembalasan frekuensi dhuwur: luwih seneng versi tutup bledug kanggo umur layanan sing luwih dawa

6. Instalasi & Cathetan Operasi

     • Copot tutup bledug sadurunge threading menyang rod piston, instal maneh sawise perakitan supaya ngremuk tutup.

     • Lebokake loker benang anaerob cilik ing benang. tape PTFE dilarang; lebu bisa macet bal joint.

     • Tindakake torsi tightening sing ditemtokake. Over-tightening ngunci gabungan bal lan mateni fungsi ngambang.

     • Ngayunake kanthi manual sawise instalasi kanggo konfirmasi gerakan bebas tanpa nempel.

7. Statement Panggantos SOLH

     SOLH JA/JB/JC/JS floating joints ngetutake coding model SMC, dimensi lan spesifikasi kinerja. Pengganti langsung kanggo bagean sing diimpor, kanthi rega sing kompetitif lan wektu timbal sing luwih cendhek, cocog kanggo nyuda biaya peralatan massa.
