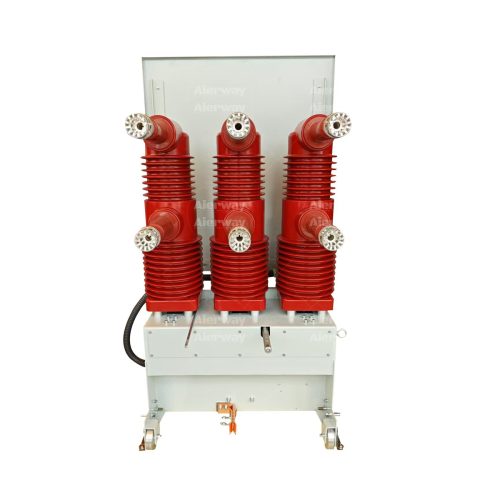

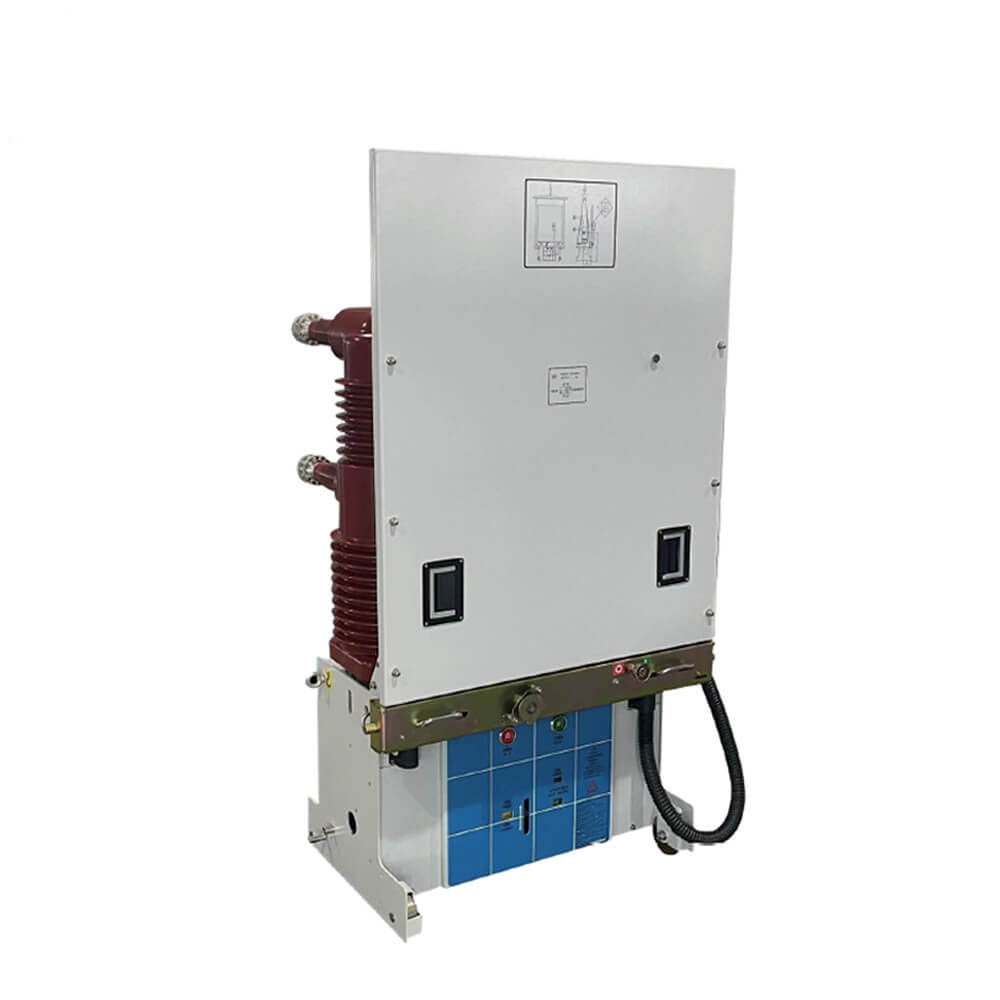

35KV lantai dipasang breaker sirkuit vakuum kanthi mekanisme vi spring-ourasi

35KV lantai dipasang breaker sirkuit vakuum kanthi mekanisme vi spring-ourasi

     Circuit sirkuit vakum vsg-40.5 seri minangka jinis anyar telung tahu 50hz miturut konsep desain sing unik lan digabungake, tanduran tenaga industri, bisa uga ana kontrol lan perlindungan peralatan listrik, lan cocog kanggo operasi sing asring.

VBI njero ruangan sirkuit volfit volatin volakan ing njero ruangan minangka piranti ing njero ruangan kanthi telung fase 50hz lan menehi voltase 40.5kv. Bisa digunakake kanggo ngontrol lan perlindungan peralatan listrik ing perusahaan industri lan pertambangan, tanduran tenaga lan substrion, utamane kanggo papan sing asring. Bentuk instalasi sirkuit sirkuit ing Kabinet saklar bisa dadi jinis tetep utawa jinis sing bisa diundhuh ing Truet vaktual ing njero ruangan.VBi Indoor Tinggi, gampang diinstal. Minangka pilihan sing paling apik kanggo kontrol lan perlindungan sistem transmisi lan distribusi dhuwur-voltase.

 Ringkesan Produk

    Lantai VIBE-40.5 dipasang piranti sirkuit vakuum minangka piranti ganti sing dhuwur, medium-voltase sing dirancang kanggo perlindungan lan kontrol sistem listrik sing dirating 40.5kv. Digunakake teknologi interpret interpter vakum sing canggih, mesthekake quenching busur sing efisien, pangopènan minimal, lan umur operasional sing dawa. Cocog kanggo jaringan distribusi Daya, tanduran industri, lan substasi, breaker iki nggabungake konstruksi sing kuat kanthi operasi sing ramah pangguna.

Fitur utama

Rating Rating:40.5KV (tahan impuls kilat 95kv).

Rating Saiki:Nganti 2500A terus, 31.5ka kapasitas bejat circuit ringkes.

Interrupter Vacuum:Hermetically seapt, bebas, lan grapyak lingkungan (ora ana gas SF₆).

Mekanisme:Mekanisasi musim semi-spring utawa motor kanggo nutup cepet / bukaan (<50ms).

Keamanan:Desain anti-slip sing terintegrasi, interlocks mekanikal / listrik, lan switch sing diangkat.

Tanggung jawab karo CATETAN:Meet IEC 62271, GB / T 1984, lan ANSI C37.04.

Pandhuan Instalasi

3.1 Priksa pemeriksaan pra-instalasi

Verifikasi bungkusan sing ora utuh lan ora ana karusakan fisik.

Konfirmasi paramèter sing cocog karo syarat sistem.

Mesthekake dhasar konkrit, getar.

3.2 Langkah Miwiti Langkah-langkah

Ngamanake breaker menyang lantai nggunakake bolts jangkar (Disaranake M16).

Sambungake busbars utami kanthi setelan torsi saben spek pabrik (e.g., 50nm).

Kabel Kontrol Secara Kawat Kanggo Terminal (Label "Bukak / Tutup Coil," "Kontak Bantu").

Tanduran sasis breaker kanthi aman (tahan lemah ≤4ω)

Pandhuan Operasi

4.1 Operasi Manual

Nutup: Puter manual manual nangani jam kanthi cepet nganti "klik" Konfirmasi.

Mbukak: Pencet tombol "Trip" utawa narik lever perjalanan mekanik.

4.2 Operasi Listrik

Ndhaptar 220VDC / 110vac menyang Coil Closing (Pulsa Close) kanggo remot kontrol.

Gunakake mode pamindhahan lokal / adoh kanggo mode kanggo mode.

4.3 Indikasi & Weker

LED ijo: breaker ditutup.

LED Abang: Breaker mbukak / tripped.

Kontak Alarm: Pemicu kanggo kerugian tekanan SF₆ (yen dilengkapi) utawa musim semi

Pangopènan & Ngatasi

5.1 Rutinitas

Mriksa kontak saben 5.000 operasi (liwat viewport).

Lubricate bagean obah saben taun kanthi grease suhu dhuwur.

Rintangan insulasi tes (> 1000mω @ 5kv).

5.2 Masalah Umum

Gagal nutup: Priksa daya kontrol kontrol, biaya spring, utawa kahanan interlock.

Pemanasan gedhe banget: ngencengi sambungan; ngukur resistansi kontak (<50μω).

Pènget Keamanan

De-energaris breaker sadurunge ngladeni.

Mung personel sing dilatih kudu nindakake pangopènan.

Ora tau digunakake kanthi ngrusak utawa gangguan sing katon ora normal.

Lingkungan & Pembuangan

Buwang interprter vacuum minangka limbah elektronik (ora mbebayani).

Logam daur ulang lan plastik saben peraturan lokal.

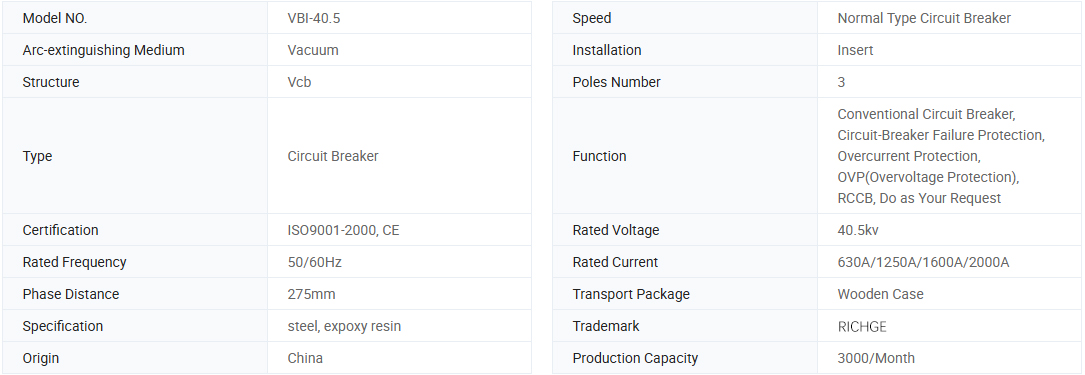

Info dhasar.

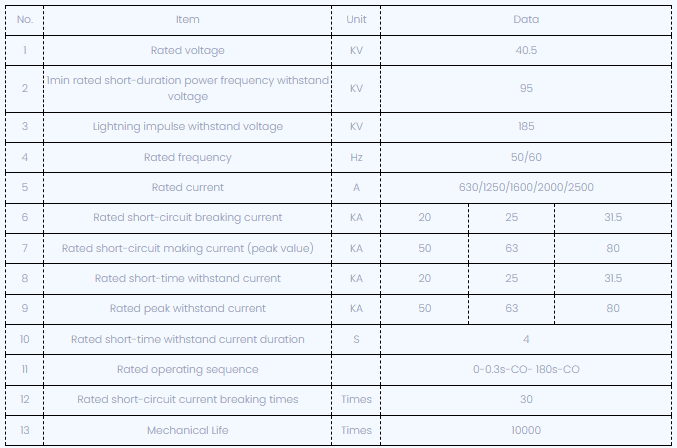

Paramèter teknis

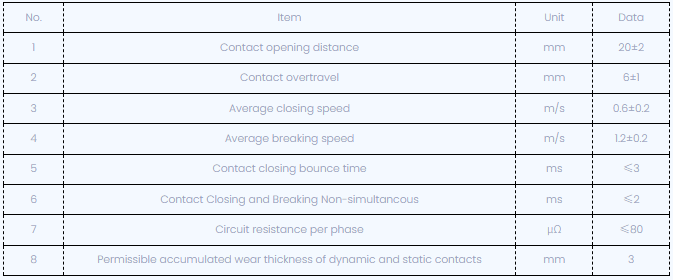

Sawise nyetel breaker sirkuit, paramèter karakteristik mekanik ditampilake ing ngisor iki:

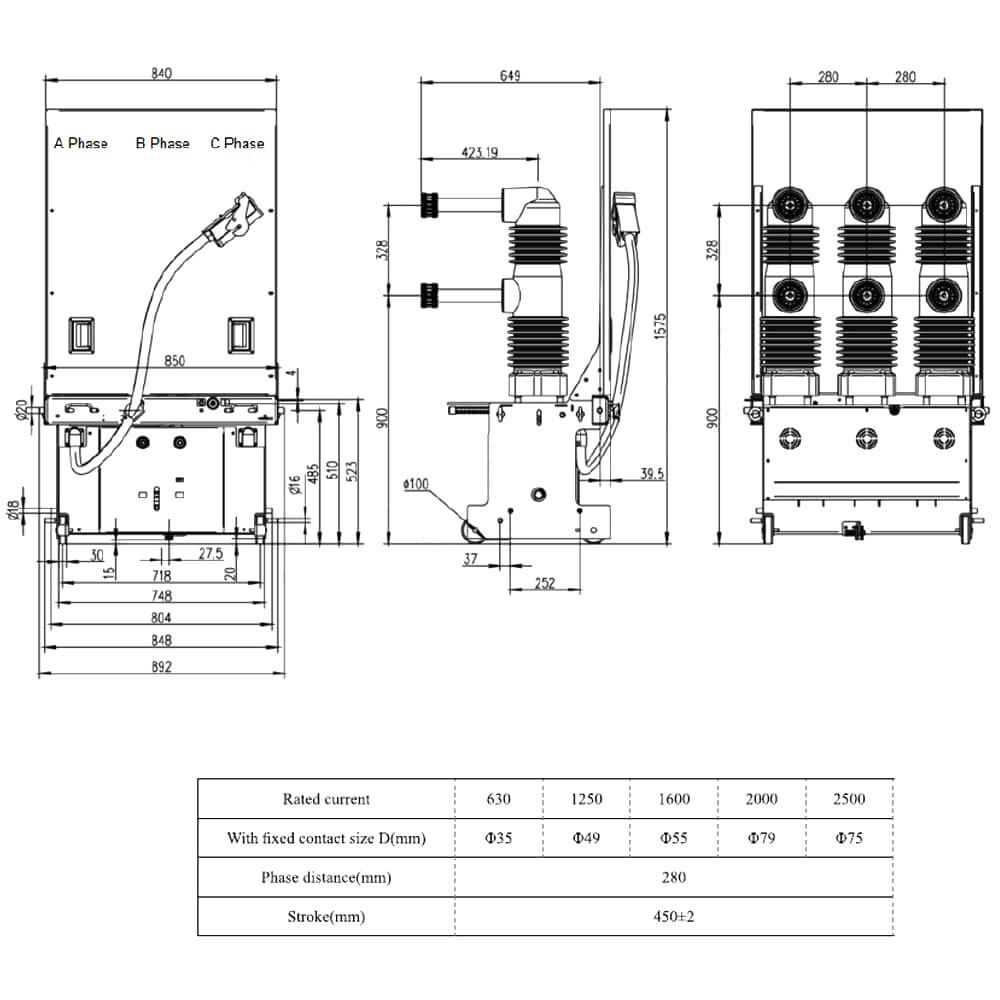

Gambar teknis

Nglamar kahanan sekitar

1. Suhu sekitar: -10c ~ + 40c (ngidini panyimpenan lan transportasi ing -30 -30 centigrade);

2. Kelembapan sekitar: Kelembapan rata-rata dina ora luwih saka 95%. Kelembapan rata-rata wulan kudu ora luwih saka 90%;

3. Tekanan uap jenuh: tekanan rata-rata dina ora luwih saka 2.2kpa; Tekanan rata-rata saben wulan ora kudu luwih

tinimbang 1.8kpa;

4. Altitude: ≤1500m;

5. Intensitas lindhu: ≤8 gelar;

6. Sampeyan kudu diinstal ing papan tanpa geni, jeblugan, reged serius, lan erot kimia lan geter kasar.

FAQ

Q1: Apa sampeyan produsen utawa pedagang?

A1: Kita pabrikan profesional sing unggul.

Q2: Suwene siklus kiriman sampeyan?

A2: Iki gumantung karo syarat produk lan kuantitas sampeyan. Umume, 5 nganti 10 dina kerja dibutuhake kanggo pangiriman

Q3: Apa layanan penjualan sampeyan?

A3: Kita bisa mangsuli pitakon babagan pangguna sing ngrampungake masalah 24 jam dina, lan menehi dhukungan teknis lengkap kanggo kabeh produk kita kanthi cepet.

Q4: Kepiye sampeyan ngrampungake masalah kualitas?

A4: Mangga wenehi foto rinci babagan masalah kualitas. Departemen inspeksi teknis lan kualitas kita bakal nganalisa. Kita bakal menehi solusi sing marem sajrone 2 dina.

Q5: Apa sampeyan nampa layanan sing disesuaikan?

A5: Kita nyedhiyakake layanan OEM / ODM lan bisa nyithak logo ing produk kasebut. Tim teknis lan kutipan profesional kita bisa nyedhiyakake proyek sing marem miturut gambar lan paramèter sampeyan.
