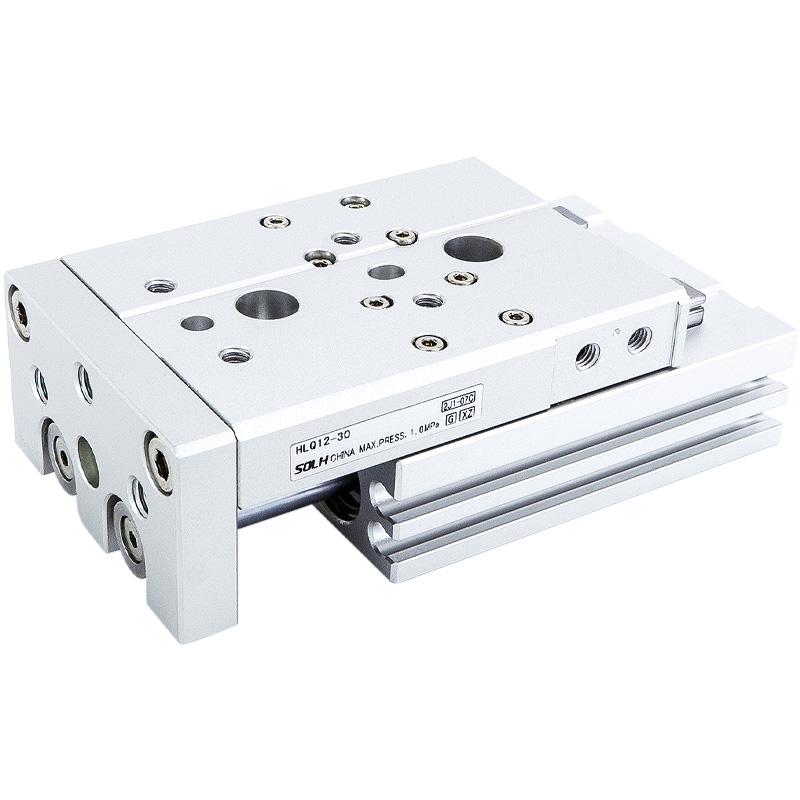

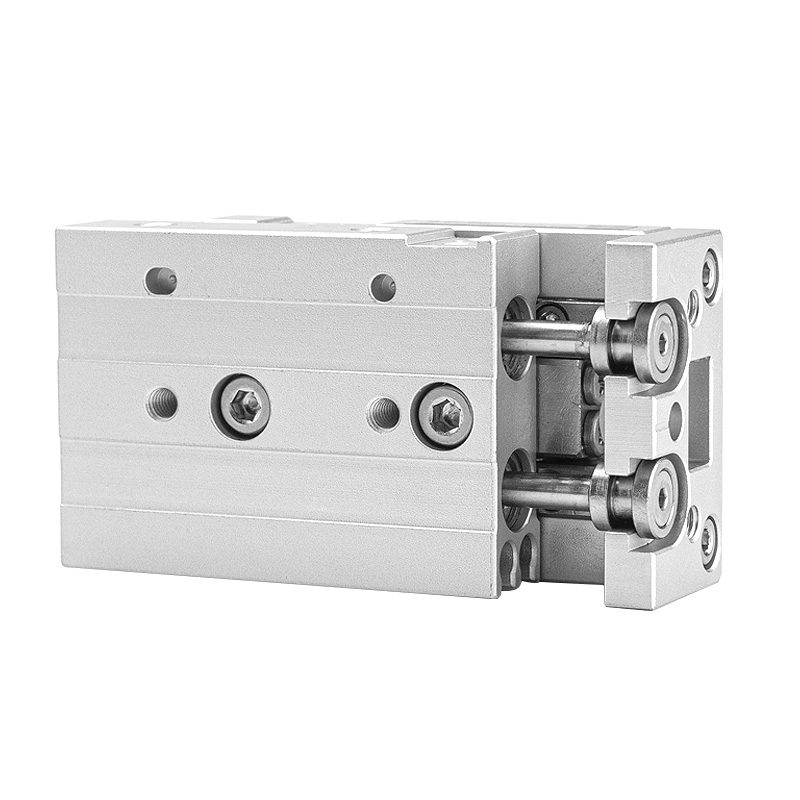

HLQ / HLQL Series Twin-Shaft Precision Linear Slide Cylinder (Pandhuan Bola Recirculating)

Merk:SOLH dening Richge Technology

Product Positioning

     SOLH HLQ / HLQL silinder geser presisi poros kembar nganggo struktur inti pandhuan linier bola recirculating, ngirimake gerakan bolak-balik linier kanthi presisi dhuwur lan kaku kanggo peralatan otomatis. Rong varian nyakup kahanan kerja beban eksentrik entheng lan abot.

Ringkesan Seri

     -- Tipe Standar HLQ: Awak silinder disusun ing sisih pinggir unit geser, jembar sakabèhé kompak

     -- Tipe Simetris HLQL: Silinder tengah + rel panduan simetris ganda, kaku ultra-dhuwur & kapasitas anti-defleksi

     -- Struktur Panuntun: Panuntun linear werni recirculating; rel tunggal kanggo bolongan 6/8, rel paralel dual kanggo bolongan ≥12

     -- Mode Operasi: Gerak bolak-balik tumindak kaping pindho

     -- Sedheng sing ditrapake: Udara sing dikompresi kanthi presisi filtrasi ≥40μm

Tabel Spesifikasi Teknis Inti

Kaluwihan Struktural & Kinerja

  1. Dual Precision Recirculating Ball Guide ril

     -- Gesekan kurang, gerakan ultra-lancar, straightness pinunjul & akurasi posisi baleni; lapisan anti-karat bledug-bukti terpadu kanggo urip layanan lengkap.

  2. Built-In Floating Joint

     -- Sambungan ngambang elastis antarane piston lan gerbong geser ngimbangi gaya lateral lan torsi eksentrik, nyegah deformasi rod piston lan karusakan kakehan.

  3. Twin Paralel Piston Rod Design

     - Dobel output dobel, kuat kinerja anti-torsion, nul rotasi platform geser ing mbukak.

 4. Multi-Directional Mounting Layout

     -- Tapped bolongan soyo tambah ing ngisor, lumahing ngarep lan sisih kanggo instalasi 3-cara; tliti nemokake bolongan pin ing basa kanggo soyo tambah peralatan akurat cepet.

  5. 3-Sisi Jig soyo tambah lumahing

     -- Tapped bolongan kanggo perkakas ing ndhuwur geser lan pasuryan ngarep; bolongan pin posisi ing ndhuwur panggeser kanggo njamin akurasi posisi baleni peralatan.

  6. Pre-Machined Sensor Grooves

     -- Slot ngusapake standar ing sisih silinder kanggo instalasi cepet lan posisi luwes saka reed Magnetik ngalih.

  7. Buffer macem-macem & Stop Blok Kombinasi

     -- Buffer udara tetep opsional, buffer udara sing bisa diatur (A/AS/AF), buffer penyerap kejut hidrolik (B/BF); sawetara aksesoris pemblokiran watesan watesan njaba kasedhiya.

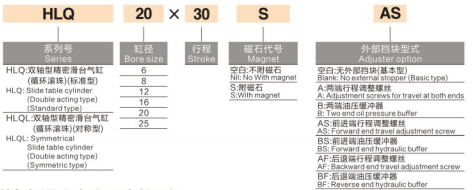

Aturan Penamaan Model Standar

  1. Tuladha Model: HLQ20×30SAS

     -- HLQ = Standar seri poros kembar; HLQL = seri rel kembar kaku dhuwur simetris

     -- 20 = diameter bolongan silinder (mm)

     -- 30 = Rated stroke dawa (mm)

     -- S = Dering magnet permanen internal (konfigurasi standar wajib)

     -- A = Double ends luwes online buffer

        AS = stroke ngarep tunggal buffer udara luwes

        AF = Return stroke single adjustable air buffer

     -- B = Double ends hydraulic buffer lenga

        BF = Return stroke single hydraulic oil buffer

Tabel Thrust Output Teoritis (Unit: N)

Pedoman Pilihan & Skenario Aplikasi Khas

  1. Logika Pemilihan Model

     -- Tipe Standar HLQ: Ruang instalasi kompak, beban medium-cilik, beban sisih sithik utawa ora ana eksentrik

     -- Jinis Simetris HLQL: Beban abot, beban offset eksentrik sing jelas, kaku dhuwur & syarat presisi posisi ultra-dhuwur

  2. Aplikasi Khas

     Posisi presisi, transfer workpiece otomatis, stasiun clamping pneumatik; digunakake ing elektronik 3C, jalur manufaktur semikonduktor, peralatan perakitan otomatis lan instrumen uji presisi.

Ringkesan Siji Kalimat

     SOLH HLQ / HLQL twin-shaft recirculating ball geser silinder nawakake standar kompak lan simetris dhuwur-kaku varian dual, karo air/hydraulic buffer opsional, anti-torsion rod kembar lan ngambang desain joints, universal dhuwur-tliti aktuator linear kanggo medium & heavy mbukak otomatis clamping, transfer lan peralatan posisi.
