MSQ Series Rack & Pinion Rotary Actuator Table (SOLH Richge Technology)

Merk:SOLH dening Richge Technology

Ringkesan produk

     SOLH MSQ seri adopts dual piston simetris rak & pinion struktur driving, dipérang dadi rong sub-seri: MSQB kelas standar lan MSQA kelas tliti dhuwur. Fitur meja pemasangan bunder sing terintegrasi kanthi bolongan tengah liwat bolongan, sudut ayunan terus-terusan luwes saka 0 ~ 190 °.

Simetris dual piston rack-pinion ngirim 3 ~ 4 kaping torsi output luwih gedhe lan unggul radial / kapasitas mbukak aksial dibandhingake karo vane-jinis CRQ silinder rotary. Kasedhiya rong pilihan panyerepan kejut: buffer karet sing dibangun utawa buffer hidrolik terpadu. Tata letak port udara ganda (pasuryan mburi / sisih ngarep) nyederhanakake tata letak pipa; ngalih Reed Magnetik kompatibel kanggo umpan balik sinyal posisi Rotary. Digunakake digunakake kanggo indeksasi otomatis, workpiece flipping lan stasiun posisi tliti.

Tabel Klasifikasi & Pemilihan Seri (Presisi + Pencocokan Buffer)

Aturan Coding Model Lengkap

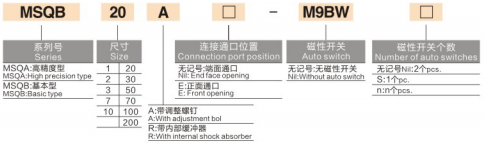

  1. Aturan Coding 1: MSQB20A-□-M9BW-□

     Tuladha: MSQB20A-M9BW

     -- MSQB / MSQA: Pengenal seri

        MSQB = seri dhasar standar; MSQA = seri presisi dhuwur

     -- 20: Ukuran pigura (kasedhiya: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: Imbuhan sudut & kode buffer

        A = Dual mburi ngawut-awut imbuhan amba; R = Dibangun ing hydraulic shock absorber; ora ana seselan = mung panyangga karet

     -- Kothak tengah: Posisi port udara

        Blank = Mungkasi port udara pasuryan; E = Port udara ngarep sisih

     -- M9BW: model ngalih Magnetik

        Blank = Tanpa saklar magnetik; M9BW / M9BL universal reed sensor kompatibel

     -- Kothak pungkasan: Jumlah switch Magnetik

        Kosong = Standar 2 pcs; S = Tunggal; Angka khusus = jumlah sing disesuaikan

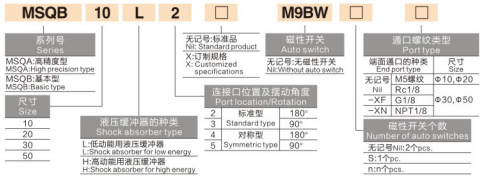

  2. Aturan Coding 2: MSQB10L2-□-M9BW-□-□

     Tuladha: MSQB10L2-M9BW

     -- MSQB: Seri standar; ukuran pigura 10/20/30/50

     -- L / H: Kelas energi kinetik buffer hidrolik (mung kanggo versi hidrolik R)

        L = Buffer hidrolik energi kinetik rendah; H = Buffer hidrolik energi kinetik dhuwur

     -- Digit 2/3/4/5: Spesifikasi sudut swing tetep

        2 = Standar 180°; 3 = 90°; 4 = Simetris 180°; 5 = Simetris 90°

     -- Kothak tengah: Tandha khusus X, kosong = model stok standar

     -- M9BW: Ngalih magnetik, kosong = ora ana sensor sing dilengkapi

     -- Kothak Penultimate: Jumlah switch Magnetik; kosong = 2 pcs, S = 1 pcs

     -- Kothak pungkasan: Spesifikasi benang port udara

        Kosong = Utas M5 (mung kanggo ukuran 10/20); XF = G1/8; XN = NPT1/8 Utas Amerika

Kaluwihan Struktural Inti

  1. Symmetric Dual Piston Rack & Pinion Drive

     -- Piston sinkron dobel nyorong gear bebarengan, ngilangi reaksi sepihak; output torsi seragam karo nul rotasi jitter, kapasitas mbukak luwih saka siji-piston vane silinder.

  2. Integrated Rotary Tabel karo Locating Pin Lubuk

     -- Tabel bolongan pin posisi sing wis mesin lan bolongan sing dipasang standar kanggo ngunci jig / workpiece langsung, keselarasan sing gampang lan kaku integral sing dhuwur. Lubang berongga tengah (φ6~φ24) ngidini pipa udara lan kabel sensor bisa ngliwati tengah, tata letak mesin internal sing rapi.

  3. Dual Air Port Layout

     -- Rong pilihan pipa: inlet udhara pasuryan mburi utawa port E-jinis ngarep sisih, rute pipa fleksibel kanggo peralatan kompak tanpa gangguan mekanik.

  4. Sekrup Penyesuaian Sudut Dual-End Independen (Sufiks A)

     -- Pisah sekrup watesan ing ujung loro kanggo matesi stroke searah jarum jam lan counter-clockwise; sawetara ayunan tanpa wates luwes ing 0 ~ 190 °, prasetel standar pabrik nganti 190 °.

  5. Loro Sistem Penyerapan Shock Opsional

     -- Versi standar: Penyangga bump karet dual-end kanggo nyuda gangguan ing beban cahya sing kurang cepet

     -- -R versi buffer hidraulik: Penyerap kejut lenga terpadu (L kinetik rendah / H tingkat kinetik dhuwur) nyerep impact abot ing kacepetan dhuwur, nyilikake geter mandeg lan nglindhungi perlengkapan & benda kerja

  6. Posisi Magnetik Umpan Balik Kompatibel

     - Dering magnet permanen sing dibangun ing njero silinder, kompatibel karo switch reed M9BW / M9BL kanggo ngirim sinyal ing papan 0 ° / 90 ° / 180 ° menyang PLC kanggo logika interlock otomatis.

  7. Precision Ball Bearing Dhukungan kanggo MSQA

     - Model presisi dhuwur MSQA nggunakake perakitan bantalan bal presisi kelas; radial & axial runout ≤0.01mm, akurasi posisi baleni ± 0.01mm. Versi dhasar MSQB nyukupi syarat posisi otomatisasi umum.

Spesifikasi Teknis Standar Universal

  1. Drive Mode: pindho akting dual piston rak & pinion

  2. Range Tekanan Operasi

    -- Jinis buffer karet: 0.1 ~ 1.0 MPa

     -- -R jinis buffer hidrolik: 0,1 ~ 0,6 MPa

  3. Tekanan Test Bukti: 1,05 MPa

  4. Suhu sekitar: 0 ~ 60 ℃ (ora ana es ing sirkuit udara)

  5. Adjustable Swing Range: 0 ~ 190 ° tanpa wates luwes, pabrik prasetel 190 °; amba tetep 90 ° / 180 ° opsional

  6. Lubrication: Pelumas umur dawa sing wis diisi ing pabrik, desain tanpa pelumas sing cocog karo hawa garing sing resik tanpa lenga

  7. Sedheng Ditrapake: Saring udara kompres garing (≥40μm presisi filtrasi)

Tabel Kapasitas Daya Torsi & Beban (Sumber Udara 0.5MPa)

Tabel Perbandingan Energi Kinetik Maks Buffer

Aturan Pamilihan Model Lengkap

  1. Precision Grade Pilihan

     -- Posisi chip, inspeksi optik PCB, perakitan presisi → seri presisi dhuwur MSQA

     -- Benda kerja umum flipping, ngalihake & ngurutake materi → seri dhasar standar MSQB

  2. Buffer Matching Aturan

     -- Beban cahya kacepetan rendah, kontrol biaya: Model buffer karet non-R

     -- Siklus cepet frekuensi dhuwur, impact workpiece abot: Pilih -R hydraulic buffer; impact entheng kelas L, impact abot kelas H

  3. Pilihan Angle Swing

     -- 90° flipping loading/unloading: Sufiks 3 / 5

     -- 180° reciprocating indexing, double-sided detection: Sufiks 2 / 4

     -- Jangkauan ayunan winates khusus: Model universal kanthi sekrup pangaturan

  4. Air Port Layout

     -- Ruang mesin internal sing kompak: E versi port ngarep sisih

     -- Pipa eksternal standar sing kapapar: Port pasuryan mburi standar

  5. Umpan Balik Sinyal Posisi

     -- Sinyal ing panggonan sing dibutuhake kanggo interlock PLC: Nglengkapi saklar magnetik M9BW (standar 2pcs); mung deteksi siji-sisih pilih S switch tunggal

  6. Spesifikasi Thread

     -- Ukuran 10 / 20 pigura cilik standar M5 thread; medium-gedhe 30/50 opsional G1/8 (XF), NPT1/8 (XN) Utas Amerika

Skenario Aplikasi Industri Khas

     -- Otomatisasi Presisi Elektronik 3C: Posisi rotary chip, inspeksi optik multi-sudut PCB, rakitan indeks komponen mikro

     -- Lini Produksi Kemasan: Stasiun tutup botol, karton 90 ° owah-owahan arah, lampiran label puteran

     -- Perlengkapan Alat Mesin: Benda kerja flipping, stamping jig indexing positioning

     -- Peralatan Urut Logistik: Pengalihan material, mekanisme stop rotary pipeline

     -- Efektor Akhir Manipulator Mini: Rotasi sendi robot, vakum chuck pick-and-place flipping

     -- Peralatan Pengujian Presisi: Meja putar inspeksi visi, jig tes sesak udara multi-sudut

Ndhukung Pneumatic Circuit Matching Solutions

  1. Sirkuit Umum Standar

     -- AFC sumber udara kombinasi rong titik → 4V210 5/2 solenoid valve → PU tabung udara → MSQ rotary table (M9BW magnetic switch kabel menyang PLC)

  2. Sirkuit Workshop bledosan-bukti

     -- Unit perawatan sumber udara tahan ledakan → 50-VFE katup solenoida 5 arah tahan ledakan → Selang fleksibel PU → Silinder putar MSQB/MSQA kanggo lingkungan sing mbebayani

  3. Mini Precision Micro Station

     --AC1500 mini filter pengatur udara → 3V seri 3/2 solenoid valve → PU4 tabung tipis → MSQ10 / MSQ20 meja putar cilik

Ringkesan Satu Kalimat

     SOLH MSQ dual piston rack & pinion rotary table dipérang dadi MSQB standar lan MSQA gelar presisi dhuwur, ndhukung 0 ~ 190 ° ayunan luwes, dual karet / panyerepan kejut hidrolik, dual mburi / sisih tata letak port udhara lan bolongan wiring kothong tengah, ngirimke 3 ~ 4x torsi luwih dhuwur tinimbang vane silinder mesin, piranti panguji otomatis silinder vane lan packaging elektronik. baris.
