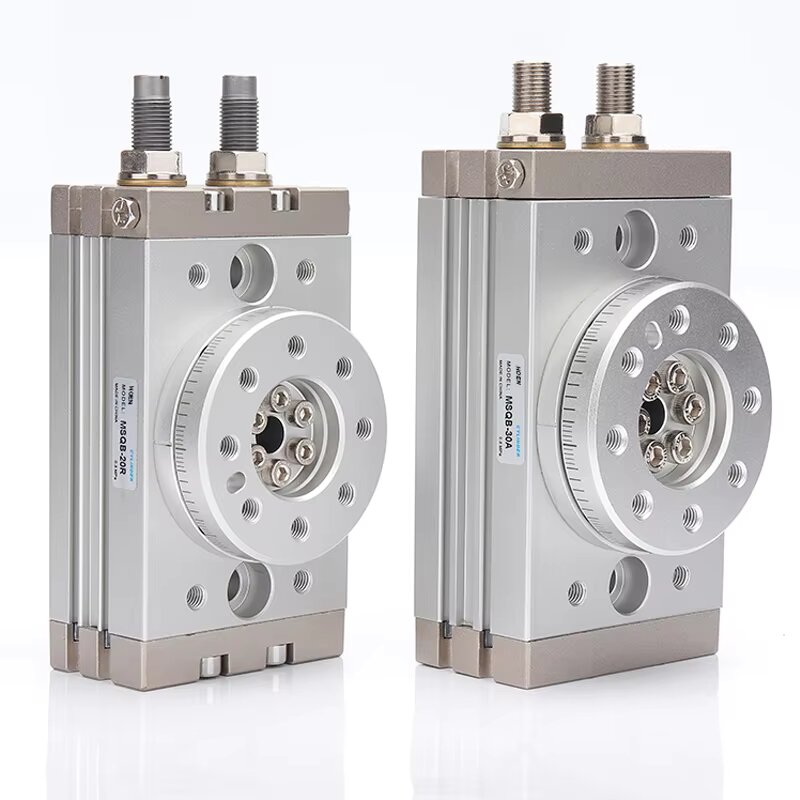

HRQ Series Rack & Pinion Rotary Actuator

Merk:SOLH dening Richge Technology

Product Positioning

     SOLH HRQ rotary cylinder adopts simetris dual-piston rack & pinion struktur transmisi, nampilaken Ultra-lancar rotasi, dobel output thrust lan dhuwur akurasi posisi baleni. Sudut swing terus-terusan luwes ing 0 ~ 190 °, digunakake kanggo ngindeks rotary, clamping workpiece, flipping lan ngurutake stasiun ing kabeh peralatan produksi otomatis.

Tabel Pamilihan Cepet Seri

Tabel Spesifikasi Teknis Inti Universal

Torsi Output & Data Muatan sing diidini

  1. Torsi Output Teoritis (Udara Pasokan 0,5MPa, Unit: N·m)

  2. Maksimum Allowable Load Referensi Tabel

Tip Pilihan Safety Load

     -- Beban kerja sing nyata kudu nyukupi rumus safety ing ngisor iki kanggo nyegah deformasi lan kegagalan awal:

     -- Beban Aktual Aktual / Beban Aksial Maks + Beban Radial Aktual / Beban Radial Maks + Momen Mlengkung Aktual / Momen Mlengkung Maks ≤ 15.

Kaluwihan Desain Struktural

  1. Symmetric Rack & Pinion Drive

     -- Piston dual sing seimbang nyedhiyakake torsi output ganda, rotasi stabil tanpa goyang, akurasi posisi sing apik lan kapasitas bantalan beban abot sing unggul dibandhingake karo silinder puteran siji-vane.

  2. Multi-Directional Mounting Base

     -- HRQ10 ~ HRQ200: bolongan dipasang sing disebarake ing sisih loro;

     -- Micro HRQ2/3/7: soyo tambah bolongan ing bidang ngisor; tata letak fleksibel kanggo pigura peralatan kompak.

  3. Central kothong liwat bolongan

     -- Desain kothong ing lumahing meja Rotary ngidini tubing online, kabel sensor kanggo nembus tengah, tata piping internal rapi tanpa gangguan line external.

  4. Loro Solusi Buffer Pilihan

     -- Buffer sekrup watesan mekanik: Biaya murah, cocog kanggo beban entheng & operasi intermiten kacepetan rendah

     -- Penyerap kejut hidrolik (-A suffix): Kapasitas panyerepan energi 3 ~ 5 kaping luwih dhuwur tinimbang buffer sekrup, kanthi efektif nyuda getaran impact ing stopkontak abot kanthi kacepetan dhuwur, njamin pengulangan posisi sing tepat

  5. Kompatibilitas Ngalih Magnetik Universal

     -- Alur sensor pra-mesin standar ing loro-lorone awak silinder, kompatibel karo D-M9BV, D-A93 lan saklar reed magnetik umum liyane kanggo umpan balik sinyal rotary menyang sistem kontrol PLC.

Aturan Penamaan Model Lengkap

  1. Conto Model dhasar: HRQ30-A

     -- HRQ: Rak Rotary & kode seri silinder pinion

     -- 30: Kode ukuran pigura, cocog karo torsi tetep & paramèter beban

     ---A: Sufiks kanggo penyerap kejut hidrolik sing dibangun; ora suffix = mekanik watesan skru buffer

  2. Dhéfinisi Sufiks Lengkap

     ---S: Tutup mburi stainless steel kanggo lingkungan lembab anti-karat

     -- Pilihan benang: Utas lancip PT, Utas paralel G, Utas standar Amerika NPT

Pandhuan Pilihan Langkah-langkah & Aplikasi Khas

  1. Aturan Prioritas Pilihan

     -- Kacepetan dhuwur, beban benda kerja abot, posisi mandeg presisi dhuwur → HRQ□-A model buffer hidrolik

     -- Beban entheng, kacepetan siklus kurang, kontrol biaya sing ketat → Versi buffer sekrup HRQ standar

     -- Lingkungan bengkel lembab / rada korosif → HRQ□-A(S) varian tutup mburi stainless steel

     -- Prioritas sing cocog karo beban: Verifikasi telung indikator inti bebarengan - torsi output, momen mlengkung, beban radial & aksial sing diidini

  2. Skenario Aplikasi Industri Khas

     -- Perakitan otomatis presisi: Rakitan bagean Rotary, stasiun pengencang sekrup

     -- Logistik ngurutake material: 90°/180° benda kerja flipping, switching arah conveyor

     -- Perlengkapan clamping pneumatik: Rotary jig clamping & mekanisme turnover

     -- Mesin pengemasan: Rotasi botol, stasiun rotary nempel label otomatis

Perbandingan kinerja: HRQ Rack-Pinion VS Vane Type Rotary Cylinder

Ringkesan Satu Kalimat

     SOLH HRQ rak piston dual & silinder puteran pinion nawakake varian opsional sekrup mekanik / hidrolik kanthi versi tahan karat stainless steel, pemasangan multi-arah lan desain meja kothong tengah, nyedhiyakake posisi rotary tugas berat torsi dhuwur sing stabil kanggo perakitan otomatis, kemasan lan jalur produksi ngurutake materi.
