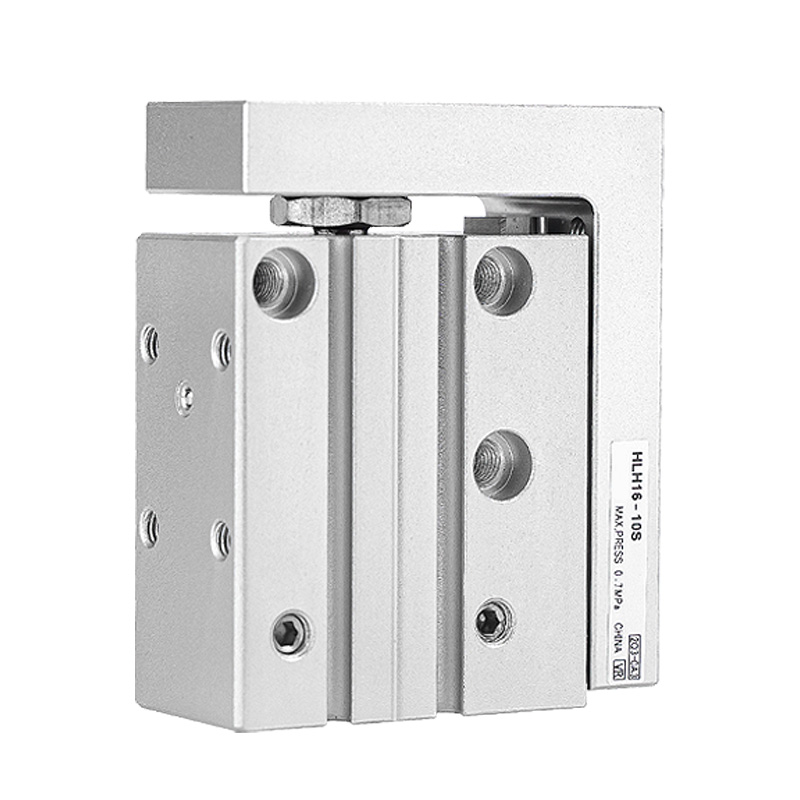

HLH Series Side Rail Precision Linear Slide Cylinder

HLH Series Side Rail Precision Linear Slide Cylinder (Pandhuan Bola Recirculating)

Merk:SOLH dening Richge Technology

Product Positioning

     Seri SOLH HLH minangka silinder geser linear profil rendah sing dilengkapi karo rel guide linear werni recirculating berbentuk L sing dipasang ing sisih. Nampilake desain awak ramping ultra-tipis kanggo ngirit ruang instalasi, dikembangake khusus kanggo perakitan presisi, posisi beban entheng lan peralatan otomasi kanthi reresik dipasang.

Ringkesan Seri

     -- Kode Seri: HLH (desain rel sisih siji, ora ana varian rel kembar simetris)

     -- Sistem Panuntun: Pandhuan linier bola resirkulasi sing dipasang ing sisih (rel terintegrasi tipe L)

     - Tipe Operasi: Silinder reciprocating ganda

     -- Medium sing Ditrapake: Udara tekan sing resik (presisi filtrasi ≥40μm)

     - Kauntungan Kompetitif Inti: Profil ultra tipis, bolongan pemasangan 4 arah, tata letak port udara 3 arah, panggunaan ruang sing apik

Tabel Spesifikasi Teknis Inti

Kaluwihan Struktural & Kinerja

  1. Integrated Side L-Tipe Recirculating Ball Guide Rail

     Struktur rel siji-potong lan gerbong geser nyedhiyakake straightness lan presisi anti-rotasi sing unggul; awak lancip ultra-sempit nemen nyuda jembaré instalasi sakabèhé.

  2. Universal 4-Way Mounting Layout

     Pasang bolongan tapped machined ing ngisor, sisih, ngarep lan mburi mburi pasuryan saka awak utama; mbenakake fleksibel saka patang arah kanggo pas tata letak peralatan kompak Komplek.

  3. Fleksibel 3-Way Air Port Konfigurasi

     Port inlet/outlet udhara kasedhiya ing mburi mburi, sisih lateral lan ngarep; Highly free noto piping kanggo nuntun sirkuit rapi lan rapi.

  4. Dual Fixture soyo tambah lumahing

     Tapped bolongan kanggo perkakas soyo tambah ing loro lumahing ndhuwur lan sisih ngarep geser kreta; bolongan pin posisi ing bidang ndhuwur kanggo njamin posisi jig akurat.

  5. Pre-Machined Sensor Grooves

     Slot ngusapake standar ing loro-lorone awak silinder kanggo instalasi gampang lan posisi luwes saka reed Magnetik ngalih.

  6. Built-In Floating Joint

     Sambungan ngambang ing antarane rod piston lan gerbong geser ngilangi stres beban sisih lateral lan nglindhungi piston internal saka karusakan defleksi.

Aturan Jeneng Kode Model

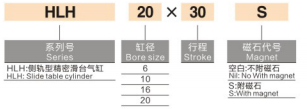

   1. Tuladha: HLH16×30S

     -- HLH: Kode seri kanggo ril sisih silinder geser tipis

     -- 16: Diameter lubang silinder (mm)

     -- 30: Rated stroke dawa (mm)

     -- S: Built-in cincin magnet permanen (konfigurasi pabrik standar)

Tabel Gaya Output Teoritis (Unit: N)

Pedoman Pemilihan Model & Aplikasi Khas

  1. Pilihan Key Points

     -- Prioritas kendala spasi: Pilih HLH nalika reresik instalasi banget winates, mbutuhake ultra-tipis aktuator geser sempit.

     - Karakteristik beban: Cocog kanggo gerakan bolak-balik tugas ringan tanpa beban sisih eksentrik sing jelas, dikarepake akurasi posisi baleni sing dhuwur.

     -- Comparison karo seri HLQ: HLH tipis & papan-ngirit; Rel kembar HLQ kanthi kaku sing luwih dhuwur lan kapasitas beban sing luwih gedhe.

  2. Skenario Aplikasi Industri Khas

     -- Peralatan perakitan presisi kanggo manufaktur elektronik & semikonduktor 3C

     -- Mini jig pangujian otomatis lan stasiun inspeksi

     -- Cahya-tugas tliti clamping, pushing lan mekanisme posisi

     -- Unit gerakan beban ringan sing dipasang ing jero mesin kompak sing sempit

Ringkesan Siji Kalimat

     SOLH HLH ultra-tipis sisih L rail linear geser silinder adopts recirculating werni guide, ndhukung 4-way soyo tambah lan 3-way port tata letak karo dibangun ing Magnetik ring minangka standar, cahya-munggah tliti posisi pneumatic actuator kanggo panah-papan 3C lan peralatan automation semikonduktor.
