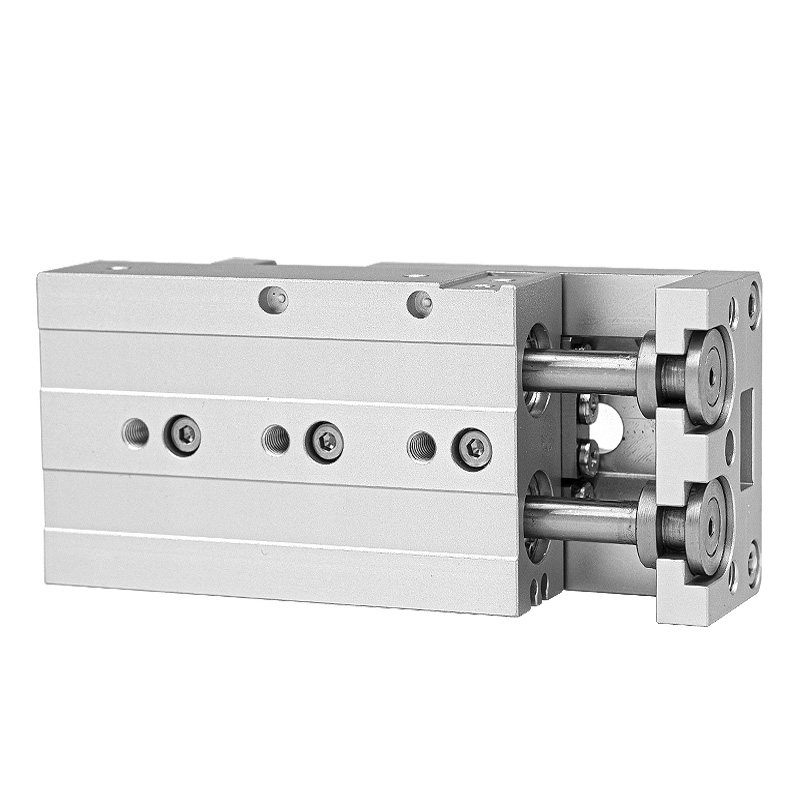

HLS / HLSL Series Twin-Shaft Precision Slide Cylinder (Tipe Pandhuan Rol Salib)

Merk:SOLH dening Richge Technology

Product Positioning

     SOLH HLS / HLSL seri twin-shaft precision slide cylinder adopts cross roller linear guide minangka inti nuntun komponen. Dibandhingake karo silinder geser werni recirculating HLQ, menehi kaku sing luwih dhuwur, akurasi posisi baleni sing unggul lan resistensi sing luwih kuat kanggo beban sisih eksentrik, sing cocog karo beban abot, ultra-tliti perakitan lan proses otomatisasi posisi.

Klasifikasi seri: HLS VS HLSL

     -- Tipe Standar HLS: Awak silinder dipasang ing sisih pinggir geser, jembaré kompak. Cocog kanggo papan instalasi winates, kahanan beban medium-cilik tanpa beban offset eksentrik sing jelas.

     -- HLSL Symmetrical Type: Silinder pusat ing antarane loro panuntun roller salib paralel, distribusi pasukan seragam, rigidity banget meningkat lan kapasitas mbukak abot. Pilihan pisanan kanggo beban abot, beban eksentrik lan skenario kerja presisi ultra-dhuwur.

Tabel Spesifikasi Teknis Inti

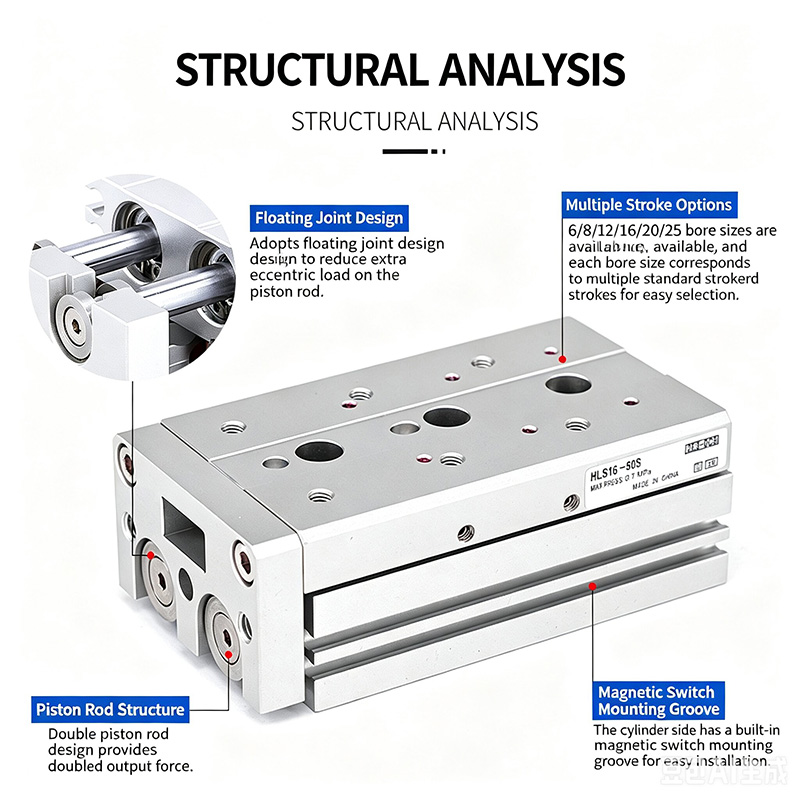

Kaluwihan Kinerja Struktural & Inti

  1. Cross Roller Linear Guide (Roller Line Kontak Desain)

     - Struktur bantalan kontak garis nyedhiyakake kaku sing ekstrim, straightness sing luar biasa lan presisi anti-rotasi, resistance impact kuwat lan operasi stabil ing beban abot. Desain gerbong pandhuan siji-potong sing terintegrasi kanthi gesekan ultra-rendah, gerakan ultra-lancar lan siklus layanan lengkap.

  2. Built-In Floating Joint

    -- Sambungan ngambang elastis antarane rod piston lan platform geser ngimbangi gaya lateral lan torsi eksentrik, ngindhari defleksi rod piston lan karusakan kakehan.

  3. Rod Piston Paralel Twin

    - Output dobel dobel, kinerja anti-torsion sing apik, njaga akurasi posisi sing dhuwur ing kahanan sing dimuat.

  4. Multi-Directional Universal Mounting

     -- Tapped bolongan soyo tambah machined ing ngisor, ngarep lan sisih lumahing kanggo instalasi 3-arah; bolongan pin lokasi presisi wis mesin ing basis kanggo posisi akurat kanthi cepet.

  5. 3-Sisi Tooling Gunung lumahing

     -- Tapped fixture soyo tambah bolongan ing geser ndhuwur lan ngarep ngarep, nemokake bolongan pin ing bidang ndhuwur panggeser kanggo njamin tliti posisi jig repeatable.

  6. Pre-Machined Sensor Instalasi Grooves

     -- Slot geser standar ing sisih silinder kanggo instalasi fleksibel lan pangaturan posisi saklar magnetik.

  7. Diversified Buffer & Limit Stop Pilihan

     -- Penyangga udara tetep, penyangga udara sing bisa diatur (A / AS / AF), penyangga penyerap kejut hidrolik (B / BF) lan pirang-pirang blok mandeg watesan mekanik eksternal minangka kombinasi opsional.

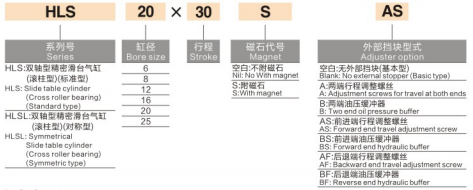

Aturan Penamaan Model Standar

  1. Tuladha Model: HLS20×30SAS

     -- HLS = seri silinder sisih standar; HLSL = Symmetrical centered high-rigidity series

     -- 20 = diameter bolongan silinder (mm)

     -- 30 = Rated stroke dawa (mm)

     -- S = Dering magnet permanen internal (konfigurasi pabrik standar)

     -- A = Penyangga udara sing bisa diatur ing ujung loro

        AS = Buffer udara sing bisa diatur mung ing mburi stroke maju

        AF = Buffer udara sing bisa diatur mung ing mburi stroke bali

     -- B = Penyangga lenga hidrolik ing ujung loro

        BF = buffer lenga hidrolik mung ing mburi stroke mburi

Tabel Thrust Output Teoritis (Unit: N)

Pedoman Pilihan & Skenario Aplikasi Khas

  1. Saran Pamilihan

     -- Model Standar HLS: Ruang instalasi kompak, beban medium-cilik, ora ana beban offset eksentrik sing jelas

     -- Model Simetris HLSL: Pilihan prioritas kanggo beban abot, beban sisih eksentrik, kaku dhuwur lan syarat posisi ultra-presisi

  2. Aplikasi Industri Khas

     -- Déwan presisi, posisi otomatis, clamping pneumatik lan stasiun transfer workpiece

     -- Lini produksi semikonduktor & otomatisasi elektronik

     -- Instrumen inspeksi tes tliti dhuwur, peralatan otomatisasi medis, mekanisme peralatan mesin

Ringkesan Siji Kalimat

     SOLH HLS / HLSL cross roller twin-shaft slide cylinder adopts high-rigidity line-contact cross roller guide karo standar dual / varian simetris, dilengkapi buffer udara / hidrolik opsional lan desain gabungan ngambang anti-eksentrik, aktuator linier ultra presisi tugas berat premium kanggo semikonduktor, peralatan medis lan presisi dhuwur.
