AR Series Pilot Operated Pressure Regulator (SOLH dening Richge Technology)

Merk:SOLH dening Richge Technology (睿其格科技)

Product Positioning

     Regulator sing dioperasikake pilot SOLH AR nutupi model lengkap AR425/435/625/635/825/835/925/935. Ngadopsi struktur relief pilot internal, seri iki target medium-dhuwur tekanan, aliran gedhe, long-distance lan tliti dhuwur pipa online utama. Dibandhingake karo regulator tumindak langsung standar, menehi akurasi pangaturan sing unggul, throughput sing luwih gedhe lan kinerja anti-tekanan-fluktuasi sing luwih kuat.

Struktur & Prinsip Kerja

     Struktur: Tipe relief pilot internal kanthi udara pilot berdarah konstan

     1 .Inlet compressed online pamisah menyang saluran aliran utama lan sirkuit kontrol pilot sawijining.

     2. Tekanan udara pilot nyurung diafragma kanggo nyetel bukaan spool utama kanggo tekanan output sing stabil.

     3. Dibangun ing fungsi relief otomatis exhausts keluwihan meksa secondary kanggo njaga meksa stopkontak pancet.

     4. Aliran udhara getih sing terus-terusan ing sekitar 5 L / min njamin respon ultra-cepet lan presisi ngatur sing luar biasa.

Fitur Product Key

     1. Aliran gedhe & rating tekanan dhuwur

     Tekanan kerja maksimal tekan 1.0 MPa kanthi tekanan bukti 1.5 MPa. Ukuran port kisaran saka 1/4 "nganti 2", sampurna cocog baris utama pabrik lan sistem pasokan udara terpusat.

     2. Ultra-dhuwur ngatur tliti

     Histeresis ≤0,02 MPa lan pengulangan ≤0,01 MPa. Tekanan output tetep ajeg sanajan ana owah-owahan sing cetha saka tekanan inlet utawa lonjakan aliran cepet.

     3. Range tekanan ganda ing siji awak sing padha

     3.1 Model Sufiks 25: 0.05–0.83 MPa kanggo aplikasi industri tekanan dhuwur umum

     3.2 Model Sufiks 35: 0.02–0.20 MPa kanggo skenario kontrol presisi tekanan rendah

     4. relief overpressure otomatis Integrasi

     Ora perlu katup relief njaba ekstra. Struktur relief sing dibangun nyetabilake output tekanan lan nyegah pengaruh tekanan ing komponen pneumatik hilir.

     5. Stabil, construction loropaken pangopènan

     Suhu operasi saka -5 ℃ nganti + 60 ℃. Awak alloy aluminium die-cast ndhukung operasi tanpa pelumasan lan orientasi pemasangan sing sewenang-wenang.

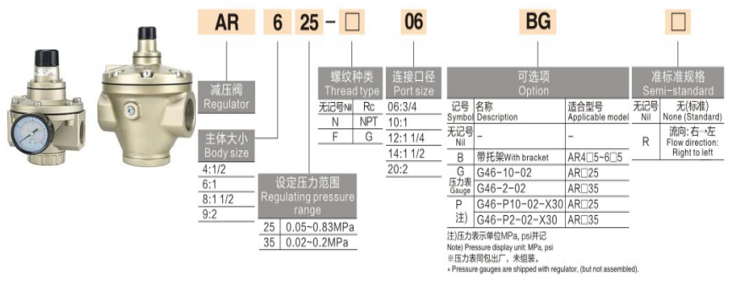

Tabel Model & Spesifikasi

Parameter Teknis Umum

     1. medium ditrapake: garing utawa lubricated compressed online

     2. Tekanan inlet maksimum: 1,0 MPa

     3. Konsumsi getihen pancet: Kira-kira. 5 L/min (ANR)

     4. Port gauge standar: 1/4" benang

     5. Tipe struktur: Pilot internal, desain relief kanthi getihen konstan

Aplikasi Khas

     1. Pipa udara utama pabrik lan stasiun pasokan udara terpusat

     2. Peralatan aliran gedhe sing dilengkapi silinder bore gedhe, motor udara, piranti blower lan pangatusan udara

     3. Kontrol pneumatik presisi: peralatan tes, peralatan posisi, kontrol tension lan tekanan hidrolik

     4. Pipeline kanthi fluktuasi tekanan sing abot lan transmisi udara jarak jauh

     5. Sistem pengurangan tekanan rong tahap saka tangki udara tekanan tinggi nganti peralatan produksi tekanan medium

Ringkesan inti

     Seri pilot AR nggabungake struktur pilot relief internal, kapasitas aliran gedhe, presisi dhuwur, rentang tekanan sing bisa dipilih ganda lan fungsi pendarahan otomatis. Iki minangka solusi pangaturan tekanan sing optimal kanggo batang udara utama, peralatan aliran dhuwur lan sirkuit pneumatik tekanan tinggi kanthi tliti dhuwur.

Perbandingan Pilihan: Direct AR / Pilot AR / VEX1

     1. Direct-acting AR (AR20~60): Aliran cilik, biaya ekonomi, akurasi pangaturan standar kanggo sirkuit cabang cilik

     2. Pilot AR (AR425~935): Aliran medium nganti gedhe, presisi dhuwur, khusus kanggo pipa udara utama pabrik

     3. Seri VEX1: throughput Ultra-gedhe, desain exhaust 3-port, imbuhan tekanan multi-tataran lan kinerja relief ultra-cepet
