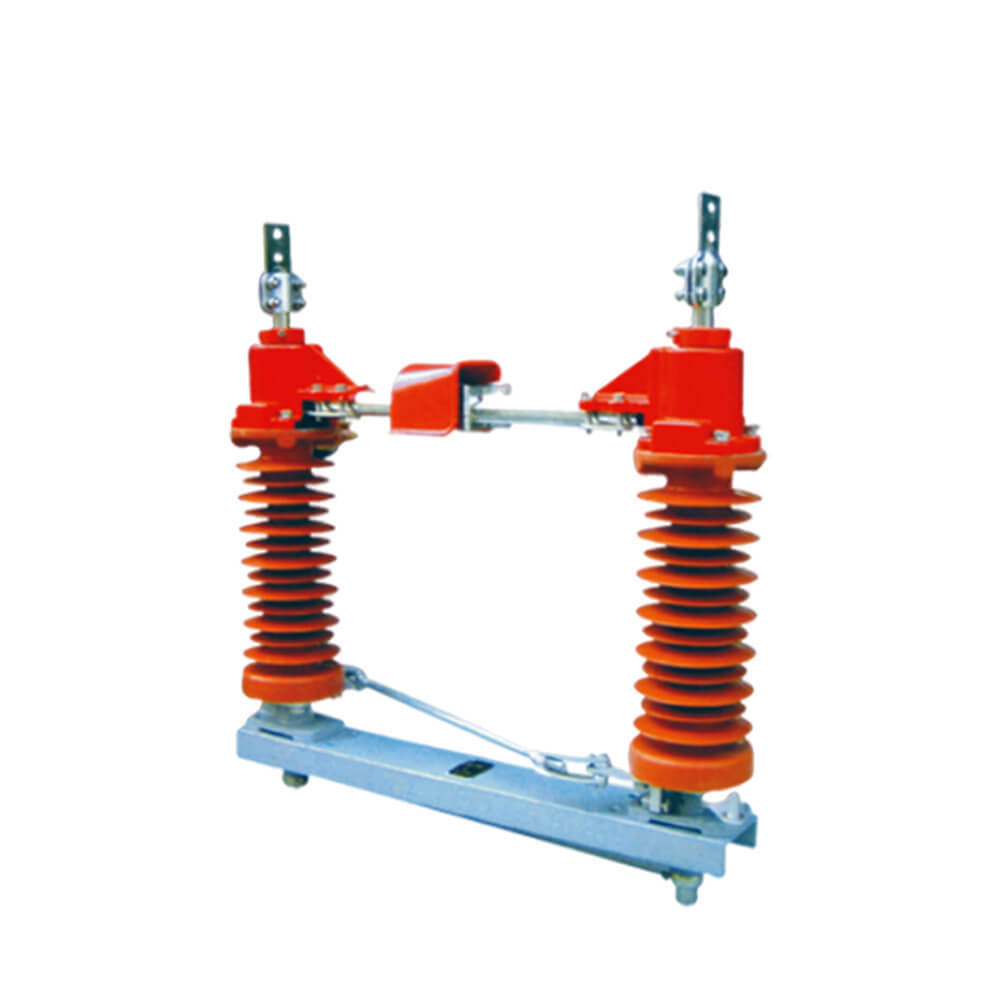

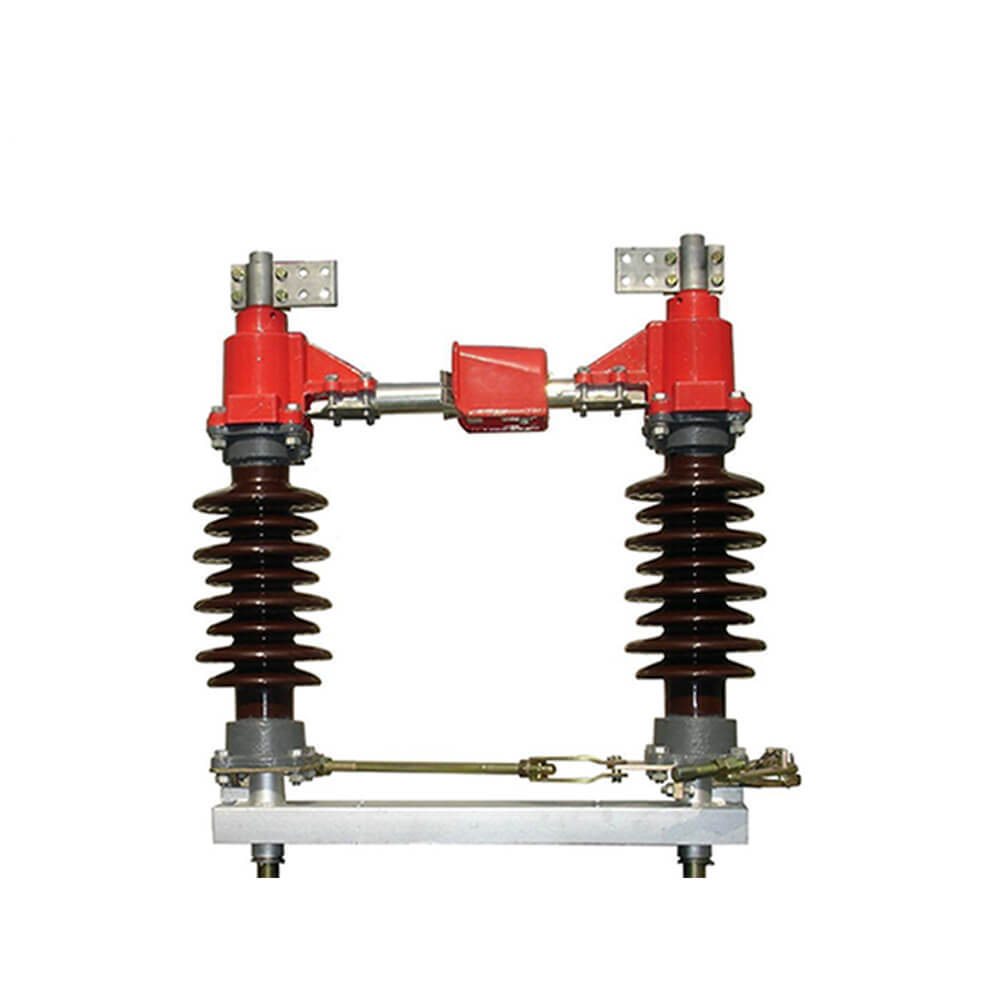

Gw4-12 (40,5) Switch Sambungan HV

  Disconctor voltase dhuwur minangka piranti switet penting ing sistem listrik lan substasi, sing kudu digunakake bebarengan karo pemutus sirkuit voltase sing dhuwur. Iki digunakake kanggo nyambungake, nglereni utawa ngganti garis peralatan voltase dhuwur ing kahanan voltase lan beban. Fungsi utama yaiku: Kanggo njamin keamanan piranti listrik sing dhuwur lan piranti ing perawatan, kanggo ngisolasi voltase, ora bisa digunakake kanggo nggunakake ARC sing kuwat, yaiku ora bisa digunakake, ora duwe fungsi sing ora bisa ditindakake; Miturut lokasi instalasi, bisa dipérang dadi jinis njero ruangan lan jinis ruangan, miturut jumlah insulasi, miturut jinis kolom tunggal, jinis kolom kaping pindho lan peralatan pilihan kanggo saben level voltase.

  Gw4-12 (40,5) Switch Sambungan Tinggi Tinggi Tinggi Tinggi digunakake kanggo mbukak lan nutup sirkuit kanthi voltase nanging ora mbukak 50 / 60Hz, 12 (40.5) sistem listrik KV. Iku accords kanthi standar ngalih iC12984 AC lan switch lan giberyum lan GB1985 lan standar relatif liyane.

Mekanisme sing digunakake

  Disconector voltase dhuwur bisa njamin safety peralatan listrik dhuwur-voltase lan piranti ing karya pangopènan, lan nduwe peran voltase. Ora bisa digunakake kanggo ngethok, mbukak input saiki lan bubar sirkuit saiki. Mung bisa digunakake kanggo sawetara operasi ngalih sing ora ngasilake busur sing kuwat, yaiku yen ora duwe fungsi ekstil busur. Miturut macem-macem lokasi instalasi, bisa dipérang dadi jinis njero ruangan lan jinis ruangan, lan bisa dipérang dadi jinis ruangan lan jinis ruangan miturut jinis kolom dobel lan telung jinis kolom, kanthi peralatan pilihan kanggo saben level voltase. Sampeyan uga bisa ngisolasi bagean saka piranti distribusi voltase tinggi saka bagean LIVE, supaya njamin keamanan karya pangopènan. Kabeh kontak disconektor voltase dhuwur kapapar ing udhara kanthi poin sing jelas. Disconnector ora duwe piranti ExtingUnhing ARC, saengga ora bisa digunakake kanggo ngilangi saiki utawa jarak circuit saiki. Yen ora, miturut tumindak dhuwur voltase, mula bakal ngasilake busur sing kuwat, sing angel dipateni dhewe, lan uga bisa nyebabake peralatan lan sitra sing ora bisa ditindakake dening fase lan kecelakaan pribadi sing serius.

  Disconector voltase dhuwur uga bisa digunakake kanggo ngalih sirkuit kanggo ngganti mode operasi sistem kasebut. Contone, ing sirkuit bis kaping pindho, disconektor voltase dhuwur bisa digunakake kanggo ngalih sirkuit operasi saka siji bis menyang liyane.

Fitur Struktur

 Switch Sambungan iki kasusun saka alas, insulasi brace, bahan listrik lan mekanisme operasi. Ana rong klambi ing saben cagak, lan listrik listrik wis diinstal ing ndhuwur saben brace lan titik sambungan saka rong agul-agul ing antarane rong klambi kasebut. Kanthi nyopir mekanisme operasi, loro agulane bisa muter kanthi horisontal sangang puluh derajat kanggo nutup. Kita bisa nyambungake telung cucuk sambungan siji-tunggal menyang sesambungan telung cagak liwat interlink rod. Switch Sambungan iki bisa dicocogake karo Mekanisme CS11 utawa CS17 jinis, sanajan, CS17 digunakake kanggo ngalih medhot kanthi pas. (Mekanisme motor bisa diinstal miturut syarat pangguna), struktur cukup, operasi fleksibel; Instalasi sing trep, bisa nggunakake tunggal-kutub utawa telung cagak; Aman jarak kontak, aman lan bisa dipercaya insulasi. Jenis earthing fleksibel miturut syarat pangguna, sing siji earthing utawa tanpa titik sing bisa dipilih.

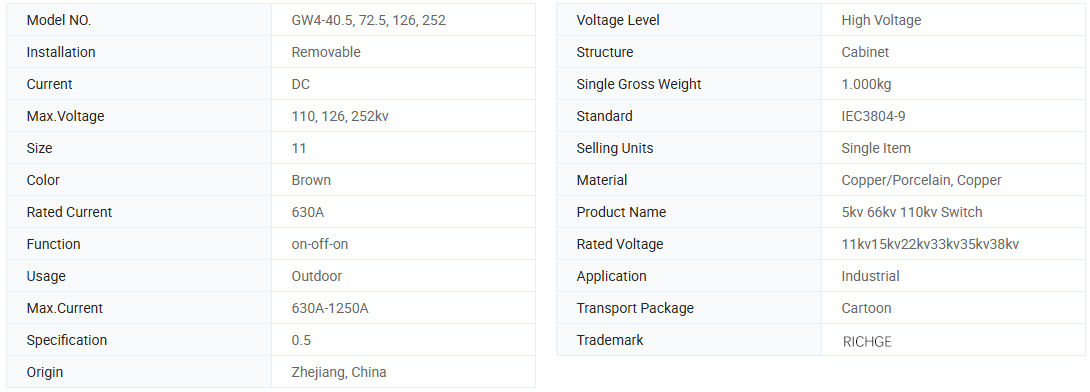

Parameter teknis

Model	Voltase dirating (kv)	Rated saiki (a)	Tahan Saiki (Ka)	4s cendhak Tahan Saiki (Ka)
Gw4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
Gw4-40.5 Gw4-40.5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Nggambar

Gunakake kahanan lingkungan

1.Antitude: ≤3000m;

2. Suhu sekitar: -25 ℃ ~ + 40 ℃;

3. Kacepetan Angin: ≤35m / s;

4. Gelar Polusi: İII;

5. Intensitas lindhu: ≤8 gelar;

6. Ana kesempatan sing bisa dibebasake saka inflamasi, bledosan, gas caustic.

Pandhuan Urutan

● Nampa OEM & ODM: Ya

● sertifikat: laporan tes

● Wektu produksi: 7 ~ 12 dina kerja

● Periode babar pisan: 12 wulan

● Wektu Pangiriman: 15 dina

● Nalika mrentah saklar iki, mangga tandhani spesifikasi model, voltase sing dirating, dirating saiki lan data teknis liyane.

● Yen ana syarat khusus, sampeyan bisa negosiake kanggo ngrampungake.
