Lw36-126 110kv 126kv circuit SF6 ruangan

Lw36-126 110kv 126kv circuit SF6 ruangan

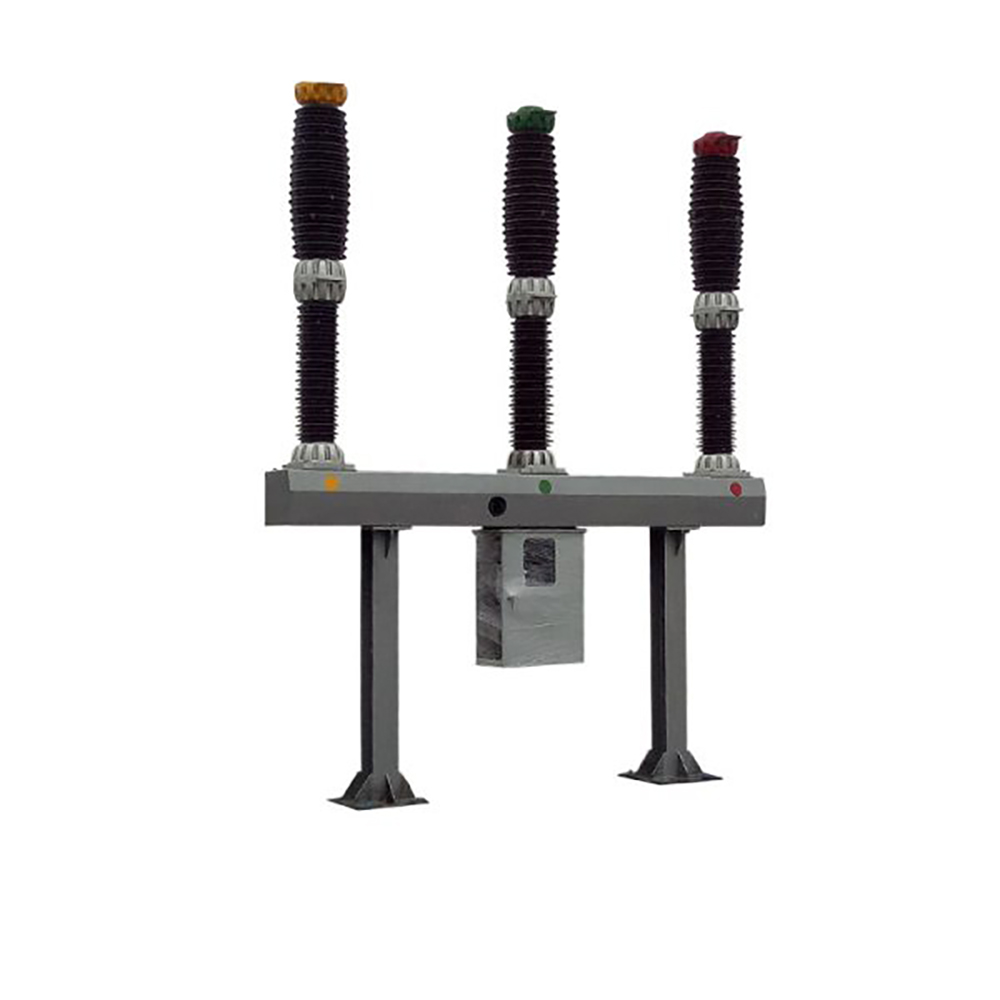

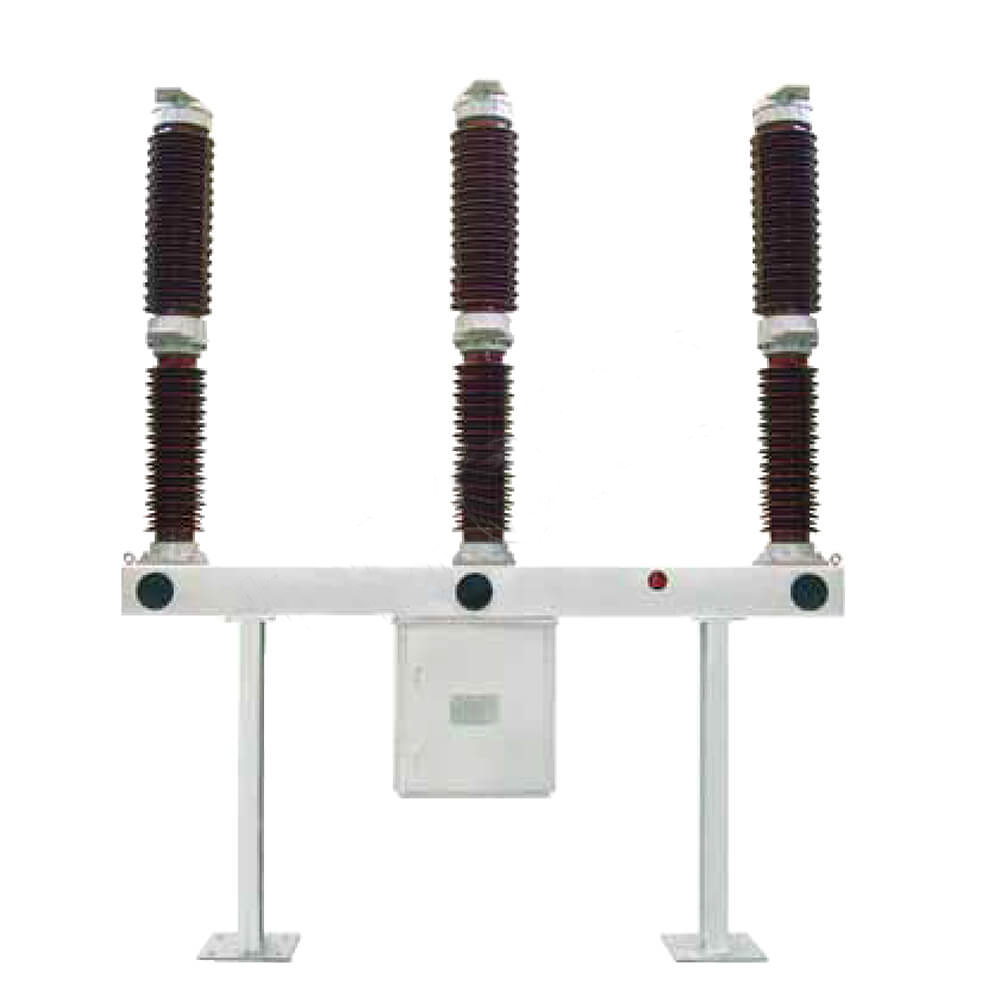

Lw36-126 / 145 minangka apparatus gabungan kalebu SF6 Live Circuit Circuit Breaker kanthi teknologi punah busur mandiri, lan kanthi mangkono nyathet garis listrik, lan kanthi mangkono nyadari kontrol lan perlindungan sistem daya. Kasedhiya operasi rutin lan uga bisa digunakake minangka Nyambung sirkuit Breaker.The Mekanisme operasi spring anyar njamin linuwih lan safety sing dhuwur.

Circuit Circuit SF6 LW36-126 / 3150-40 Pemisahan Circued SF6 minangka pemecahan sirkuit ruangan sing dirancang kanggo sistem AC dhuwur-voltase. Cocog kanggo nggunakake ing grids listrik kanthi voltase maksimal 145kv lan frekuensi dirating 50hz. Breacer Circuit iki digunakake kanggo ngganggu arus sing dirating, hukuman kesalahan, utawa ngalih sirkuit, nyedhiyakake kontrol penting lan perlindungan kanggo sistem tenaga. Sampeyan uga cocog kanggo digunakake minangka pemataran link ing interkonconneksi jaringan.

Produk iki nggunakake gas SF6 minangka loro-lorone busur busur lan medium insulating. Iki dilengkapi teknologi bledugasi busur busur busur busur busur sing paling anyar lan nampilake mekanisme spring-operated spring anyar. LW36-126 / 3150-40 nawakake urip listrik sing dawa, gaweyan operasi sing kurang, swara murah, lan linuwih sing paling dipercaya kanggo wilayah sing dhuwur banget utawa sistem listrik 132KV. Uga bisa ngganti produk sing diimpor jinis sing padha.

Fitur struktural

The Circuit Breaker ngetrapake struktur break-break-break-break-break-break-break-break-break-break-break-break-break-break-break-break-break. Telung fase kasebut dilengkapi mekanisme operasi musim semi, sing disusun kanthi pusat lan telung tahap dioperasikake, saengga penampilan kasebut novel lan apik. Breaker sirkuit nggunakake gas SF6 minangka jampel lan medium extinguishing Arc. Sajrone operasi, gas telung cagak SF6 saka sirkuit breaker disambungake, lan relay kapadhetan jinis pointer digunakake kanggo ngawasi tekanan lan kemajuan kemajuan. Amarga prinsip ekspresiasi busur mandiri lan desain sing dioptimalake ing sistem gerakan pemindahan sirkuit, efisiensi mekanik kanthi efektif apik lan karya operasi sing efektif;

Kinerja sing apik banget lan urip listrik dawa;

Bingkai lan dhukungan sing dipasang digawe saka piring baja sing berkualitas tinggi sing mbengkongake. Perawatan permukaan ngetrapake proses galvani sing panas. Kabeh pengikat sing kapapar digawe saka bahan sing dhuwur lan galvanis panas, utawa bagean standar stainless steel. Nihan kothak mekanisme digawe saka stainless steel, saengga produk duwe resistansi karat sing apik; Keahlian mekanik sing dhuwur lan bisa digunakake kanthi sering;

Amarga kekuwatan penebat sing dhuwur banget saka bensin hemafluorida lan gerakan kontak paling optimal, breaker sirkuit ngilangi arus kapasitif tanpa ratu; Tingkat insulasi eksternal dhuwur, insulasi eksternal dirancang kanthi jarak creepage gedhe, jarak rasio creepage yaiku ≥31mm / kv, lan kinerja rereget banget. Uga bisa operate kanthi aman ing lingkungan sing atos;

Kapasitas nggawa saiki: tes munggah suhu ditindakake miturut 1,2 kaping saiki sing dirating saiki ing 3150A, yaiku, 3780A, lan isih ana wates sing akeh kanggo nambah suhu ing saben titik;

Penampilan umume produk kompak, instalasi ing situs lan komisi luwih trep, lan workload perawatan cilik.

Aplikasi:

Perlindhungan kothak Daya: digunakake ing 132kV utawa kothak daya voltase sing luwih dhuwur kanggo perlindungan lan kontrol.

Operasi Ngalih: Cocog kanggo ngalih sirkuit lan minangka pemataran link ing interconnections sistem interponnections.

Panggunaan dhuwur banget: Cocog kanggo nggunakake ing wilayah sing dhuwur banget amarga desain lan teknologi canggih.

Kahanan lingkungan kanggo nggunakake

Kahanan lingkungan normal kanggo nggunakake syarat-syarat ing ngisor iki:

a) suhu udhara sekitar -25 ℃ (-40 ℃) ~ + 40 ℃;

b) Altitude ≤2500m (2000m);

c) kacepetan angin ≤34m / s;

d) bedane suhu saben dina ≤25 ℃;

e) intensitas sunshine ≤1000W / m;

F) Intensitas Gempa Gempa Gempa Gempa 8 derajat (horisontal akseler 0,2G, percepatan vertikal 0.1G);

g) ketebalan es ≤10mm;

H) Tingkat Polusi Udara ora ngluwihi level ⅲ ing GB / T 5582;

Aku) LOKASI INSTALLANT.

Yen pangguna duwe syarat khusus kanggo kahanan lingkungan, bisa dirikatasi karo ahli sing apik.

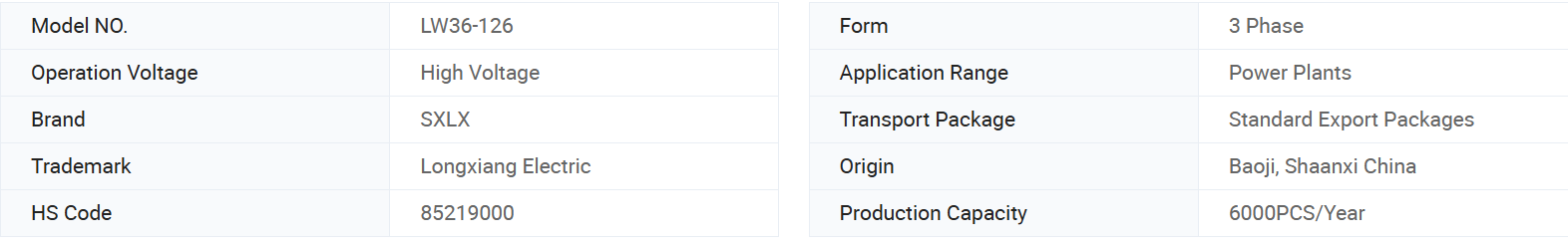

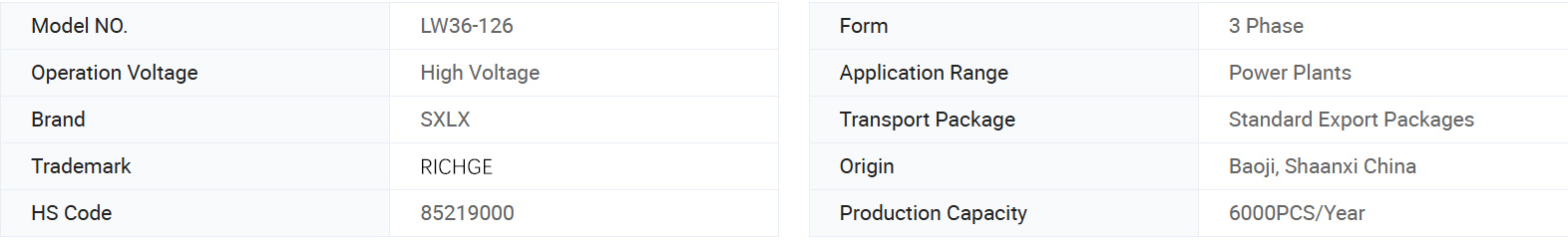

Info dhasar.

Paramèter teknis

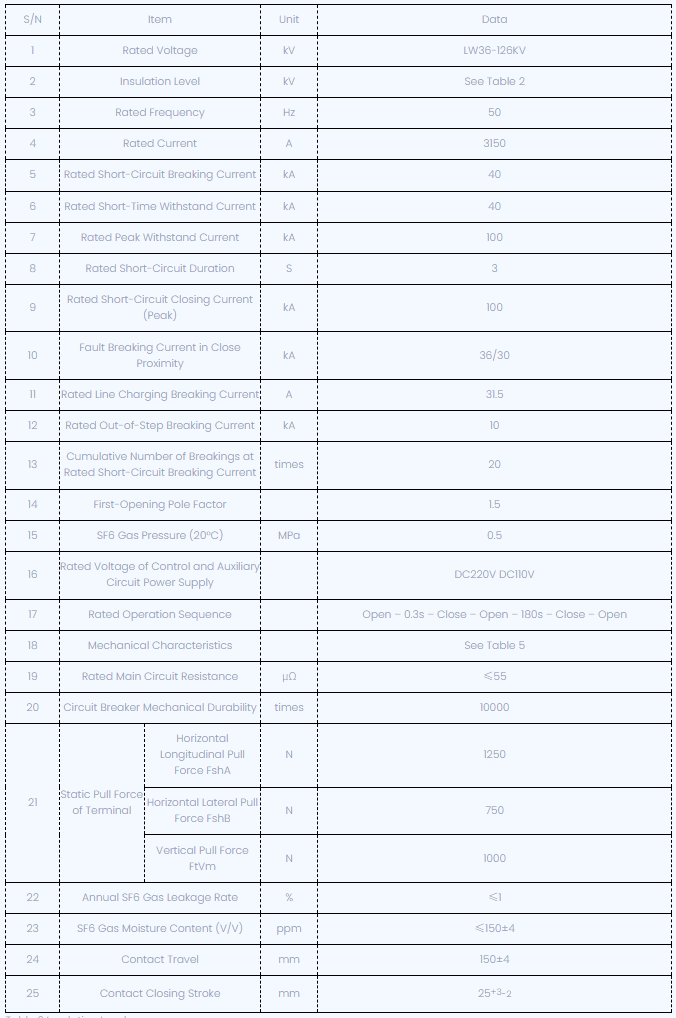

Lw36-126 SF6 Breaker Parameter Teknis

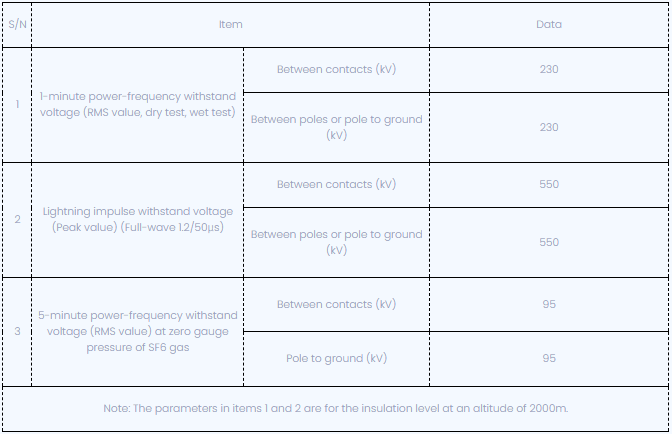

Tingkat Insulasi Tabel 2

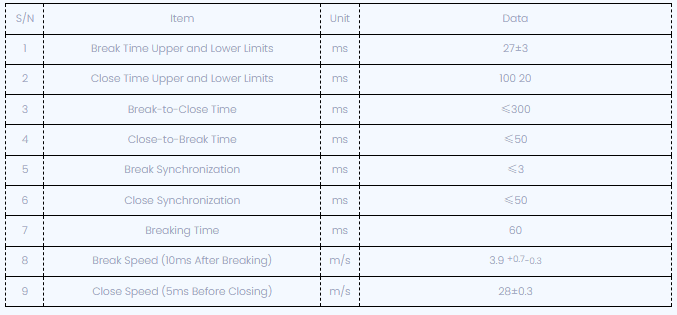

3 karakteristik mekanik

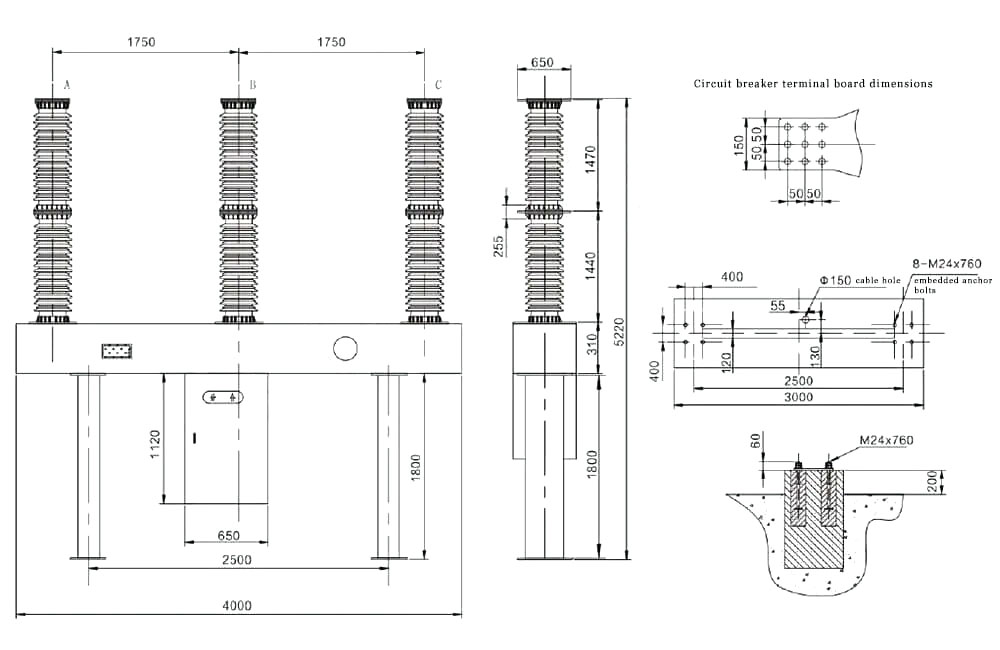

Nggambar teknis

Lw36 SF6 Circuit Breaker Breaker

Model lan spesifikasi breaker sirkuit;

Parameter listrik (voltase, saiki, break saiki, lsp)

Kahanan lingkungan kanggo nggunakake (suhu sekitar, level polusi lingkungan)

Paramèter listrik sirkuit sirluit (menehi voltase voltase energi motor, voltase mbukak lan nutup coil);

Jeneng lan kuantitas bagean ganti, peralatan khusus lan piranti sing dibutuhake (kudu didhawuhi kanthi kapisah);

Arah wiring terminal ndhuwur utama.

Lw36 SF6 Circuit Breaker Breaker

Model lan spesifikasi breaker sirkuit;

Parameter listrik (voltase, saiki, break saiki, lsp)

Kahanan lingkungan kanggo nggunakake (suhu sekitar, level polusi lingkungan)

Paramèter listrik sirkuit sirluit (menehi voltase voltase energi motor, voltase mbukak lan nutup coil);

Jeneng lan kuantitas bagean ganti, peralatan khusus lan piranti sing dibutuhake (kudu didhawuhi kanthi kapisah);

Arah wiring terminal ndhuwur utama.
