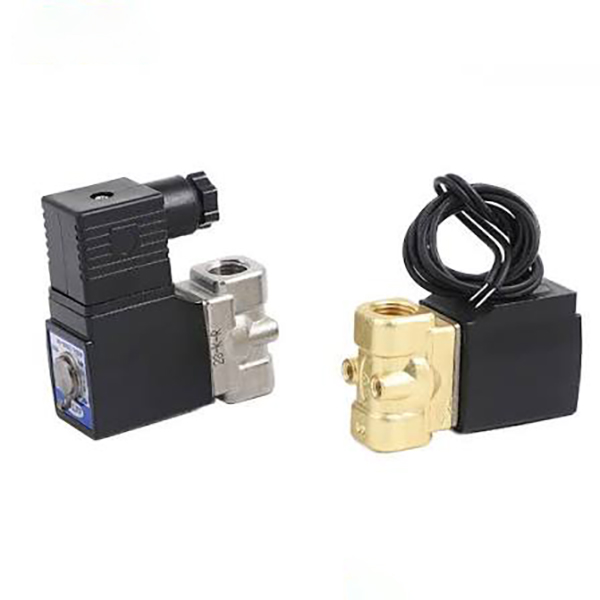

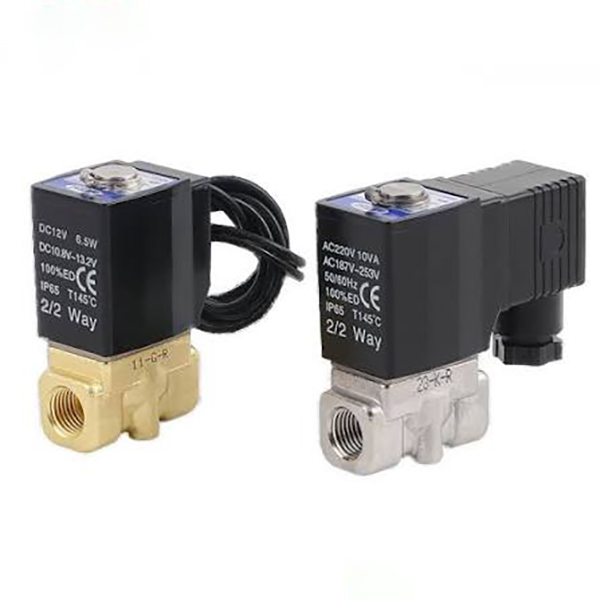

2S Series 2/2 Way Fluid Solenoid Valve (Direct-Acting + Pilot-Operated)

Merk:SOLH dening Richge Technology

Ringkesan produk

  1. Seri SOLH 2S yaiku katup solenoid tutup cairan 2/2-cara sing biasane ditutup, dipérang dadi rong baris produk lengkap:

     -- Direct-Acting 2S (seri orifice cilik 030 / 050)

     -- Pilot-Operated 2S (150~500 seri orifice gedhe)

  2. Dirancang kanggo otomatis on / off kontrol banyu resik, compressed online, lenga lubricating, cooling nglereni Cairan lan weakly corrosive Cairan pipelines. Struktur terpadu kompak kanthi sealing anti bocor; kumparan ndhukung long-term terus energization.

     - Tipe tumindak langsung: Bukaan lengkap ing tekanan diferensial nol 0MPa, cocog kanggo cabang cairan mikro tekanan rendah

     -- Jinis sing dioperasikake pilot: Bore gedhe & kapasitas aliran dhuwur kanggo pipa pasokan utama kanthi ukuran pipa gedhe

  3. Dicocogake karo sirkuit pendingin alat mesin, garis semprotan pembersih, sistem saluran kompresor udara, peralatan perawatan banyu, otomatisasi cairan kemasan pangan.

Rong Lini Produk Klasifikasi Lengkap: Direct-Acting NC VS Pilot-Operated NC

 1. 2S Direct-Acting Normally Closed (Conto Model: 2S-L030-08)

     -- Prinsip Kerja:Ora ana ruang udara pilot tambahan; coil elektromagnetik langsung narik gagang armature kanggo mbukak / nutup jog tutup. Kanthi mbukak sanajan ing 0MPa tekanan banyu / udara nol.

        * Daya OFF: Spring mencet segel kanggo ngilangi cairan pipa;

        * Daya ON: Koil narik armature munggah kanggo mbukak port katup kanggo cairan

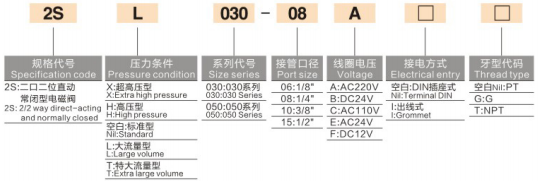

    -- Aturan Coding Model Lengkap:2S - Sufiks Tekanan - Seri Ukuran - Benang Port - Tegangan Kumparan - Jinis Kabel - Standar Benang

        * 2S: Direct-acting 2/2 way NC solenoid valve

        * Sufiks kelas tekanan: Blank=Standar / L=Arus Besar / T=Arus Ekstra Besar / H=Tekanan Dhuwur / X=Tekanan Ekstra Dhuwur

        * Ukuran seri: 030 (mini), 050 (medium cilik)

        * Kode Port: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Kode tegangan: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Kabel: Blank = DIN plug soket, I = Kabel kabel jinis timbal

        * Utas: Blank = PT lancip benang, G = G paralel BSPP, T = NPT benang Amerika

     -- Kaluwihan Inti:

        * Nol wiwitan tekanan diferensial, ora ana watesan tekanan operasi minimal, operasi stabil kanggo sirkuit cairan tekanan rendah mikro

        * Badan ultra-kompak, sudut pemasangan sing sewenang-wenang tanpa watesan gravitasi

        * Tanggepan cepet milidetik kanggo siklus ngalih kanthi cepet

     -- Skenario Aplikasi:

       Alat mesin CNC cilik semprotan minyak pendingin, semprotan mikro mesin cuci mini, peralatan 3C mikro udara/banyu, pasokan banyu tambahan vakum, pipa cabang cilik (G1/8 ~ G1/2).

  2. Seri 2S Pilot-Operated Normally Closed

     -- Prinsip Kerja:Orifice kontrol pilot mini sing dibangun; gumantung ing tekanan pipa medium kanggo ngangkat diafragma / spool utama. Tekanan diferensial minimal 0.05MPa dibutuhake kanggo bukaan lengkap. Koil mung ngontrol bolongan getih pilot cilik kanthi konsumsi daya sing sithik.

        * Daya OFF: Lubang pilot disegel, tekanan hulu ngompres segel utama kanggo nutup pipa

        * Daya ON: Pilot chamber pressure bleeds, medium pressure lifts main spool for high-volume fluid flow; ukuran orifice maksimal nganti Φ50 (G2 inch)

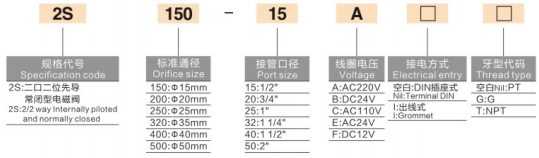

     -- Aturan Coding Model Lengkap:2S - Ukuran Orifice - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        * 2S: Pilot-operated 2/2 way NC solenoid valve

        * Ukuran bingkai orifice: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Kode Port: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Kode voltase / kabel / benang kanthi konsisten karo varian tumindak langsung

    -- Kaluwihan Inti:

        * Lubang lurus gedhe, tingkat aliran ultra-dhuwur, penurunan tekanan pipa minimal kanggo saluran pasokan banyu/udara terpusat kabeh

        * Koil low-wattage cilik drive awak tutup bolongan gedhe, generasi panas kurang, cocok kanggo 24h non-stop operasi terus-terusan

        * Saluran aliran sing amba ora gampang macet, kompatibel karo banyu pendingin sirkulasi industri sing ngemot kotoran sing digantung cilik

     --Skenario Aplikasi:

        Pipa intake / saluran pipa utama kompresor udara, garis perakitan gedhe ngresiki sirkuit banyu utama, pipa header perawatan banyu akeh, peralatan stamping saluran minyak utama, sistem pasokan banyu industri tugas berat.

Fitur Produk Bersama Universal (Langsung + Pilot Operated)

  1. Standar Normally Closed (NC) Fungsi Default Pabrik

     Mateni otomatis nalika mateni daya, nyegah kebanjiran cairan lan bocor sajrone mateni peralatan kanggo safety sistem sing luwih dhuwur.

  2. Multiple Material Seal Pilihan

     -- Karet nitril NBR standar: Universal kanggo banyu, udara, lenga pelumas

     -- Opsional EPDM ethylene propylene: tahan asam/alkali, banyu panas & cairan resik kelas pangan khusus

  3. Awet High-Temp Low-Power Coil

     Koil insulasi tahan panas kanggo energisasi terus-terusan, insulasi stabil anti-bakar; opsi kabel dual (soket DIN / kabel timbal) kanggo tata letak kabinet fleksibel.

  4. Multi International Thread Standards kanggo Ekspor

     PT British taper, G BSP paralel, NPT American thread opsional, kompatibel karo otomatisasi domestik lan jalur produksi luar negeri.

  5. Tekanan Full Graded Kustomisasi

     Seri langsung-tumindak ndhukung kustomisasi standar / aliran gedhe / dhuwur / ekstra dhuwur; seri pilot asli dirating kanggo standar meksa cairan industri 0,05 ~ 1,0MPa.

  6. Gravitasi-Free Universal Mounting

     Bisa dipasang vertikal, horisontal utawa kuwalik, pas cramped electrical kabinet tata letak internal.

Tabel Spesifikasi Teknis Umum Unified

Direct VS Pilot dilakokno Tabel Comparison Full Pilihan

Skenario Aplikasi Khas Segmented

  1. Range Aplikasi NC langsung tumindak

     - Injeksi lenga pendingin titik tunggal & semprotan mikro kanggo alat mesin CNC cilik

     -- Pasokan banyu tambahan vakum & sirkuit udara mini on/off kanggo peralatan otomatisasi 3C

     -- Mesin pembersih ultrasonik cilik, puteran kontrol cairan mikro lab

     -- Cabang pangopènan peralatan, saklar banyu/gas siji-titik kanggo peralatan cilik

  2.Range Aplikasi NC Pilot-Operated

     -- Kompresor udara lengkap saluran mesin & pipa udara utama mati

     -- Kontrol sirkuit banyu utama kanggo peralatan reresik semprotan baris perakitan gedhe

     -- Peralatan perawatan banyu akeh & pipa header pendingin sirkulasi aliran dhuwur

     -- Kemasan panganan, peralatan kimia tutup tutup tutup utama cairan gedhe

Aturan Pangadilan Pilihan Inti

     -- Tekanan statis pipa ＜0.05MPa, pasokan cairan mikro intermiten → Kudu milih 2S aksi langsung

     -- Ukuran pipa ≥G1/2, header utama aliran dhuwur, tekanan banyu/udara jangka panjang sing stabil → Pilih 2S sing dioperasikake pilot

     -- Banyu panas, bahan pangan, medium asam/alkali lemah: Nemtokake segel EPDM nalika nggawe pesenan

     -- Kabel terpusat ing lemari kontrol mesin: Prioritasake jinis kabel soket DIN

     -- Peralatan lembab ruangan: Pilih jinis timbal kabel kanthi kelenjar kabel anti banyu

Solusi Sirkuit Pneumatik & Cairan Lengkap sing cocog

  1. Circuit Cabang Cooling Cilik

     -- Unit layanan udara AFC → 3V seri 3/2 solenoid valve → PU tubing → 2S direct-acting valve (cooling water loop control)

  2. Sirkuit Header Banyu Utama Mesin Lengkap

     -- Pipa utama tangki banyu / kompresor udara → 2S pilot katup bor gedhe → garis cabang semprotan multi-stasiun

  3. Sirkuit Workshop Cairan bledosan

     -- Unit perawatan sumber udara tahan bledosan → 50-VPE katup 3 arah tahan ledakan + katup pilot 2S kumparan tahan ledakan khusus

Ringkesan Siji Kalimat

     SOLH 2S seri 2/2 cara biasane ditutup katup solenoid cairan dipérang dadi nol-tekanan wiwitan model orifice cilik langsung-tumindak lan kurang daya dhuwur-flow pilot-dilakokno varian bolongan gedhe, karo opsional NBR / EPDM segel, multi-thread multi-voltase kompatibilitas, digunakake digunakake kanggo otomatis banyu, online, lenga mati-mati kontrol ing peralatan kanggo perawatan banyu, mesin ngumbah lan mesin ngumbah.
