2W Seri 2/2 Way Fluid Solenoid Valve (Direct-Acting + Pilot-Operated)

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH 2W seri punika universal industri 2/2-cara tutup tutup solenoid tutup tutup cairan umume ditutup, dipérang dadi rong garis struktural: langsung-tumindak 2W (030/050 seri cilik) lan pilot-dilakokno 2W (150 ~ 500 seri bolongan gedhe). Iki nindakake kontrol on / off otomatis kanggo banyu resik, udara sing dikompres, minyak pelumas, cairan pemotong sing adhem lan pipa cairan sing korosif.

       * Kuningan awak tutup karo multi-lapisan anti-karat sealing; opsi dual saka nol-meksa wiwitan jinis langsung lan jinis pilot aliran dhuwur kanggo pilihan lengkap

       * Ukuran standar & spesifikasi utas, kompatibel karo multi-thread PT/G/NPT kanggo ekspor global

       * Koil tahan suhu rendah ndhukung energisasi terus-terusan jangka panjang sing stabil

     Dicocogake karo peralatan perawatan banyu, sirkuit pendingin alat mesin, garis pembersih semprotan, pipa kompresor udara lan sistem otomatisasi cairan industri.

Rong Lini Produk Klasifikasi Lengkap: Direct-Acting NC VS Pilot-Operated NC

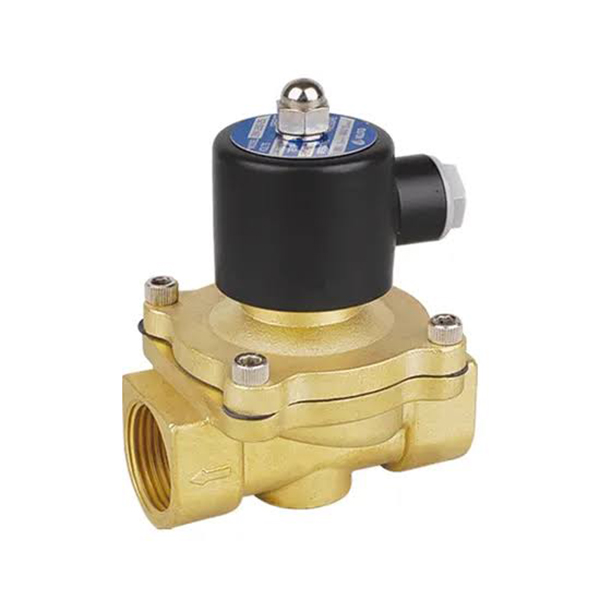

  1. 2W Direct-Acting Normally Closed (Conto Model: 2W-L030-08)

     --Prinsip Kerjaple:Koil elektromagnetik langsung nyopir batang armature internal kanggo mbukak / nutup kursi tutup utama, mbisakake bukaan lengkap ing tekanan medium nol 0MPa.

        * Daya OFF: Spring compresses sealing gasket kanggo kebak Cut mati cairan pipa

        * Daya ON: Gaya elektromagnetik ngangkat spool kanggo mujudake sirkulasi cairan bidirectional

           Ora ana ruang pilot tambahan, struktur ultra-sederhana kanthi kacepetan respon cepet milidetik.

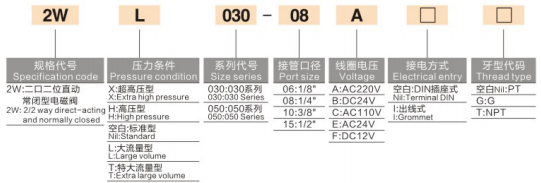

    -- Aturan Coding Model Lengkap

     2W - Sufiks Tekanan/Alir - Seri Ukuran - Utas Port - Tegangan Kumparan - Jinis Wiring - Standar Utas

        * 2W: Direct-acting 2/2-way normally closed solenoid valve

        *  Tekanan & sufiks aliran: Blank=Standar / L=Alur Gedhe / T=Alur Ekstra Gedhe / H=Tekanan Dhuwur / X=Tekanan Ekstra Dhuwur

        *  Seri ukuran: 030 (miniatur), 050 (sedheng cilik)

        *  Kode port: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Kode voltase: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Mode pengkabelan: Blank=Soket DIN (standar kanggo kabinet kontrol), I=kabel anti banyu (peralatan lembab ing njaba)

        *  Standar utas: Blank=PT British taper thread, G=G parallel thread, T=NPT American thread

   --  Kaluwihan inti

       *  Mulai tekanan diferensial nol, ora ana watesan tekanan operasi minimal, bukaan stabil ing vakum, tekanan mikro lan sirkuit banyu aliran mikro

        *  Bodi ultra-kompak, sudut pemasangan sewenang-wenang kanggo tata letak kabinet peralatan sing sempit

        *  Tanggepan on-off cepet milidetik, cocok kanggo siklus wiwitan-mandeg intermiten frekuensi dhuwur

        *  Bodi katup cilik kanthi biaya konsumsi sing murah, pilihan pertama sing ekonomis kanggo kontrol cabang siji-titik

     --  Skenario Aplikasi

      Injeksi lenga pendinginan siji titik kanggo alat mesin CNC cilik, mesin reresik semprotan mini, kontrol udara / banyu mikro kanggo peralatan otomatisasi 3C, saklar cabang kompresor udara cilik, kontrol on/mati cairan mikro lab.

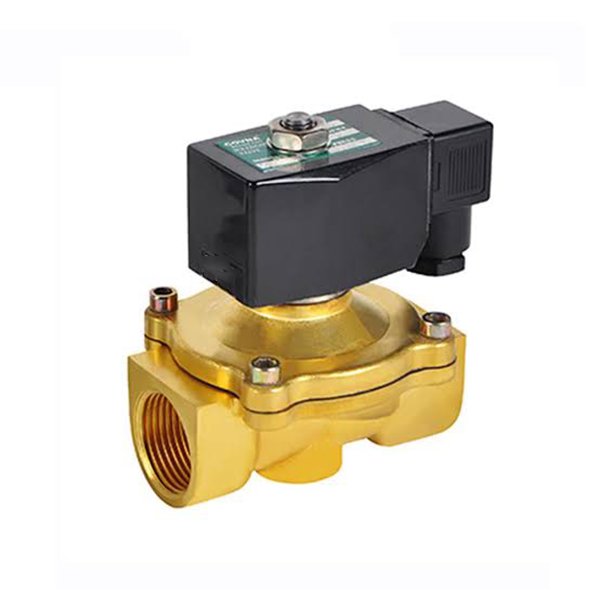

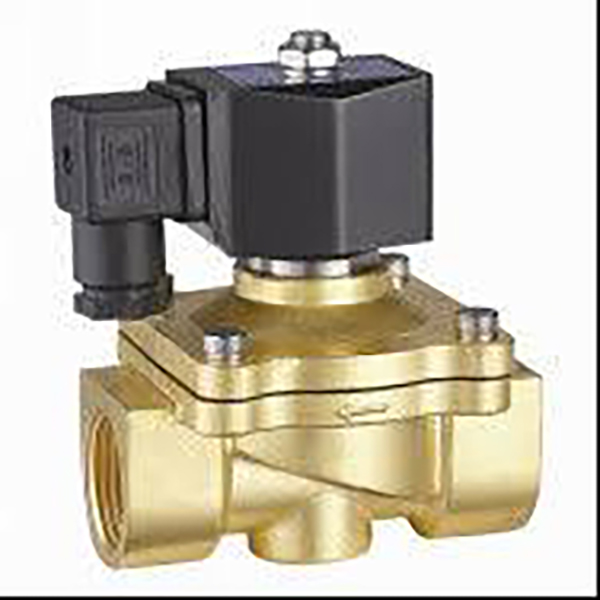

  2. 2W Pilot-Operated Normally Closed (Conto Model: 2W250-25)

     -- Prinsip Kerja:Built-in pilot bleed orifice, gumantung ing tekanan medium pipa kanggo ngangkat spool utama bore gedhe; coil mung ngontrol bolongan pilot cilik kanthi konsumsi daya sing sithik & generasi panas sing sithik. Tekanan diferensial wiwitan minimal 0.05MPa, katup ora bisa mbukak kanthi tanpa tekanan medium.

        * Daya OFF: Lubang pilot disegel, tekanan rongga internal ngompres segel kanggo nutup pipa

        * Power ON: Pilot chamber pressure bleeds, medium pressure jacks mbukak katup utama kanggo aliran cairan volume dhuwur, max orifice nganti Φ50 (G2 inch)

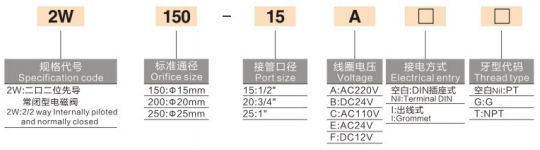

    --Aturan Coding Model Lengkap

        2W - Ukuran Orifice - Port Thread - Coil Voltage - Wiring Type - Thread Standard

        *  2W: Pilot-operated 2/2-way katup solenoid biasane ditutup

        *  Ukuran orifice standar: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Kode Port: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Kode voltase, kabel & utas bisa diganti kabeh karo seri langsung, suku cadang koil sing kompatibel

  3. Kaluwihan inti

     -- Lubang lurus ekstra gedhe kanggo aliran medium dhuwur, mundhut tekanan pipa ultra-rendah, becik kanggo saluran pasokan banyu/udara terpusat kabeh

     - Koil daya rendah nyopir awak katup bolongan gedhe, kenaikan suhu kurang ing operasi terus-terusan 24h, kinerja anti-bakar

     -- Saluran aliran amba ora gampang clog, ndhukung sirkulasi banyu cooling industri karo impurities dilereni soko tugas cilik

     -- Katup pilot tunggal bisa ngganti sawetara katup langsung cilik, nyederhanakake tata letak pipa utama & nyuda biaya pengadaan

  4.Skenario Aplikasi

     Kontrol sirkuit banyu utama kanggo peralatan reresik semprotan baris perakitan gedhe, kompresor udara saluran mesin lengkap & pipa udara utama mati, sistem pendinginan sirkulasi pipa header aliran gedhe, peralatan perawatan banyu, switch master cairan umum kanggo kemasan pangan & peralatan kimia.

Fitur Inti Bersama Universal (Langsung + Pilot Operated)

  1.Uniform NC Normally Closed Function (Default Pabrik)

     Mati otomatis nalika mateni daya, kanthi efektif nyegah kebanjiran, bocor banyu / udhara sajrone mateni peralatan kanggo proteksi keamanan sistem sing luwih dhuwur.

  2. Bahan Seal Pilihan Ganda

     -- Karet nitril NBR standar: Universal kanggo banyu resik, udara tekan & lenga pelumas kondisi kerja umum

     -- Opsional EPDM ethylene propylene: Tahan panas, tahan asam lemah & alkali, khusus kanggo banyu panas, cairan resik & peralatan pickling kelas pangan

  3. Koil Kompatibel Universal Multi-spesifikasi

     Jangkoan voltase AC & DC lengkap, kumparan terisolasi daya rendah sing ndhukung energisasi terus-terusan jangka panjang; skema kabel dual (soket DIN / kabel anti banyu) bisa dicocogake kanggo lemari njero ruangan & kabel peralatan ruangan.

  4.Standar Utas Ekspor Multi Internasional

     Telung pilihan utas: PT British taper, G paralel BSPP, NPT Amérika thread, cocog peralatan otomatis domestik lan jaban rangkah produksi line ekspor.

  5. Pemasangan Universal Tanpa Gravitasi

     Awak katup bisa dipasang vertikal, horisontal utawa kuwalik tanpa mengaruhi kinerja mbukak / nutup, sampurna kanggo tata letak kabinet kompak.

  6. Kustomisasi Kelas Tekanan Penuh

     Seri langsung ndhukung standar / dhuwur meksa / ekstra dhuwur meksa / aliran gedhe versi selaras; seri pilot native adapts kanggo sawetara meksa cairan industri conventional 0.05 ~ 1.0MPa.

Tabel Spesifikasi Teknis Umum Unified

Direct VS Pilot dilakokno Tabel Comparison Full Pilihan

Skenario Aplikasi Khas Segmented

  1. 2W langsung-tumindak NC lapangan ditrapake

     -- Injeksi lenga pendingin titik tunggal & semprotan mikro kanggo alat mesin CNC cilik, kontrol cairan mikro stasiun sing gampang

     - Pasokan banyu tambahan vakum & cabang pneumatik cilik on/off kanggo peralatan otomatisasi 3C

     -- Peralatan reresik ultrasonik cilik, loop kontrol cairan mikro laboratorium

     -- Cabang pangopènan peralatan, saklar banyu/gas siji-titik kanggo peralatan cilik

  2. 2W Pilot-Operated NC Fields ditrapake

     -- Kompresor udara saluran mesin lengkap, katup cut-off pipa udara utama bengkel

     - Kontrol sirkuit banyu master kanggo peralatan reresik semprotan baris perakitan gedhe

     - Sistem sirkulasi perawatan banyu, pipa header aliran gedhe pendinginan industri

     - Saklar master cairan gedhe kanggo kemasan panganan & peralatan kimia lengkap

Aturan Pangadilan Pilihan Inti

     -- Tekanan banyu/udara pipa ngisor 0,05MPa, medium mikro intermiten, sirkuit vakum → Kudu milih jinis tumindak langsung 2W

     -- Ukuran pipa ≥G1/2, transmisi aliran tinggi pipa utama, pipa tekanan stabil jangka panjang → Pilih jinis sing dioperasikake pilot 2W

     -- Banyu panas, banyu sing diresiki, kondisi kerja cairan asam lemah: Nemtokake segel panganan EPDM nalika pesen

     -- Kabel terpusat ing lemari kontrol mesin: Prioritasake jinis kabel soket DIN; semprotan ruangan & peralatan lembab milih aku kabel anti banyu jinis timbal

     - Sirkuit banyu tekanan dhuwur & stasiun aliran dhuwur bisa milih awak katup sing disesuaikan kanthi sufiks H / L / T

Solusi Sirkuit Pneumatik & Cairan Lengkap sing cocog

  1. Circuit Cabang Cooling Cilik

     Unit layanan udara AFC → 3V seri 3/2 solenoid valve → PU plastik tabung → 2W langsung-acting katup (cooling water circuit on/off control)

  2. Sirkuit Header Banyu Utama Mesin Lengkap

     Pipa utama tangki banyu / kompresor udara → 2W pilot katup bolongan gedhe → pangiriman cabang menyang saben pipa semprotan stasiun

  3. Sirkuit Workshop Cairan bledosan

     Unit perawatan sumber udara tahan bledosan → katup pilot 2W kanthi kumparan tahan bledosan khusus, dicocogake karo pipa kontrol otomatis sing tahan bledosan

Ringkesan Siji Kalimat

     SOLH 2W seri kuningan 2/2-way biasane ditutup katup solenoid cairan nyedhiyakake nol-tekanan wiwitan cilik varian langsung-tumindak lan kurang daya dhuwur-aliran gedhe pilot-operated varian, karo opsional NBR / EPDM food-grade segel, multi-thread & multi-voltase kompatibilitas, digunakake digunakake kanggo otomatis banyu, online, perawatan lenga-mati kontrol baris packaging mesin, piranti banyu mati-mati lan banyu.
