3V Series 3/2 Way Pneumatic Solenoid Valve | Langsung & Pilot Dioperasikake NC / NO Control Valve

Merk: SOLH dening Richge Technology

1. Ringkesan Product & Antarmuka Struktural

     Seri SOLH 3V minangka standar3/2 cara katup solenoid arah sing dikontrol listrik kasedhiya ingtumindak langsung lanpilot-operated struktur. Dirancang khusus kanggo kontrol silinder siji-tumindak, switching sirkuit pneumatik lan regulasi sistem vakum, nyedhiyakake rong konfigurasi inti: Biasane Ditutup (NC) lan Biasane Bukak (NO). Kanthi awak paduan aluminium sing tahan lama, struktur kompak, respon cepet lan wiwitan tekanan nol opsional, dadi katup kontrol universal standar kanggo sistem otomatisasi pneumatik miniatur.

  1.1 Standard 3/2 Way Port Definition

     • P Pelabuhan: Inlet udara utama

     • A Pelabuhan: Port kerja, disambungake menyang silinder pneumatik siji-tumindak utawa nozzles vakum

     • R Port: Port exhaust udara, pasang knalpot kanggo nyuda gangguan

  1.2 Klasifikasi Drive & Struktural

     • Mode drive: Electromagnetic direct-acting / pilot-operated opsional

     • Tipe Seri: Direct-acting (3V1/3V2); Pilot-operated (3V100/3V200/3V300)

     • Bahan Badan: Dhuwur-kekuatan aluminium alloy, entheng lan awet

2. Prinsip Kerja 3/2 Way Valve

     Seri 3V nganggo desain kontrol kumparan tunggal, dipérang dadi jinis NC lan NO kanthi logika kerja sing mandiri, digunakake kanggo silinder reset otomatis lan kontrol sirkuit vakum.

  2.1 Biasane Ditutup (NC) – Tipe Paling Umum

  Model sing ditrapake: 3V110, 3V210, 3V310

     • Power-off State Reset: Spring reset segel port mlebu P; Port A komunikasi karo Port R kanggo exhaust, ora meksa output.

     • Power-on Working State: Gaya elektromagnetik narik inti tutup kanggo ngalih; P inlet nyambung karo A port apa kanggo sumber online; R port exhaust ditutup kanthi lengkap.

  2.2 Tipe Normally Open (NO).

  Model sing ditrapake: 3V120, 3V220, 3V320

     • Power-off State Reset: P inlet komunikasi karo A port apa kanggo sumber online terus; R port exhaust ditutup.

     • Power-on Working State: P port inlet disegel; A port digunakake komunikasi karo port R kanggo relief meksa lan exhaust.

3. Klasifikasi Seri & Parameter Spesifikasi

  3.1 Langsung-Acting Series (3V1 / 3V2) – Zero Pressure Startup

  Kaluwihan inti: Ndhukung wiwitan tekanan nol 0MPa, kacepetan respon ultra-cepet (＜0.05s), kinerja stabil kanggo kahanan kerja tekanan rendah lan vakum.

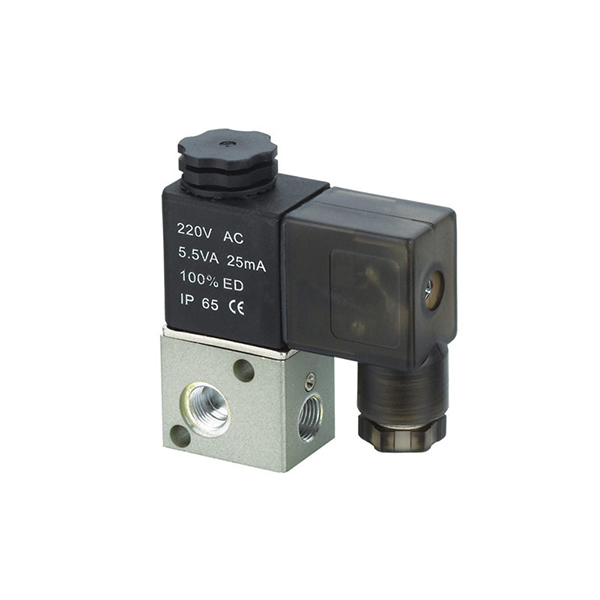

  • Seri Mikro 3V1

￮ Ukuran Port: M5, G1/8 (06)

￮ Area Aliran: 10,2 mm² (CV=0,6)

￮ Model Umum: 3V1-06, 3V1-M5

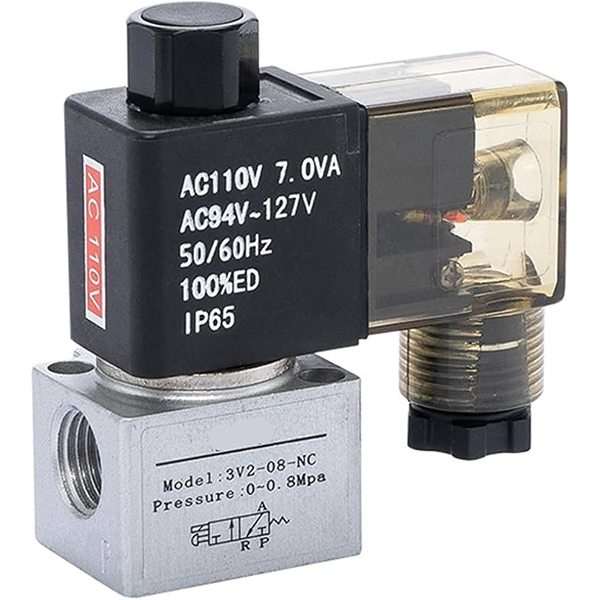

  • Seri Mini 3V2

￮ Ukuran Port: G1/8 (06), G1/4 (08)

￮ Area Aliran: 17,0 mm² (CV=1,0)

  3.2 Seri Dioperasikake Pilot (3V100 / 3V200 / 3V300) – Aliran Gedhe

  Kaluwihan inti: Kapasitas aliran gedhe lan konsumsi daya sing sithik; mbutuhake meksa wiwitan minimal kanggo ngoper stabil, cocok kanggo sirkuit pneumatik meksa standar.

  • Seri 3V100Ukuran port M5, G1/8 (06)

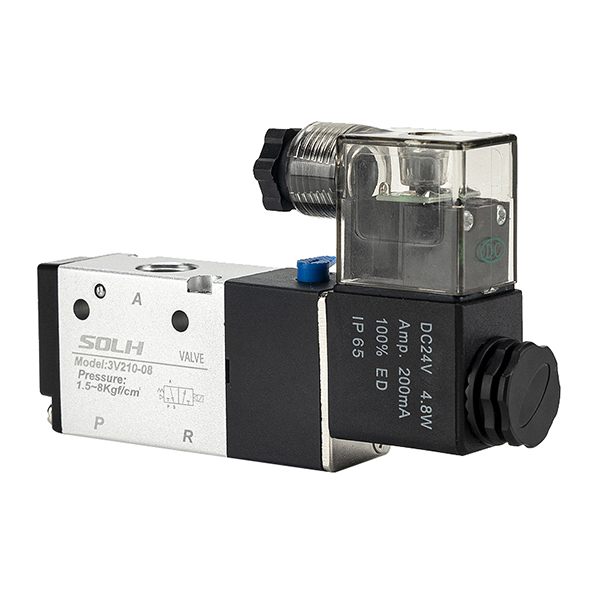

  • Seri Universal 3V200

￮ Ukuran Port: G1/4 (08)

￮ Area Aliran: 17,0 mm² (CV=1,0)

￮ Model Umum: 3V210-08

  • 3V300 Seri Aliran Gedhe

￮ Ukuran Port: G3/8 (10)

￮ Area Aliran: 28,0 mm² (CV=1,65)

4. Aturan Coding Model Lengkap & Tuladha Urutan

  1. Logika Coding: 3V [Kode Seri] [Kode Fungsi] - [Ukuran Port] [Kode Tegangan] [Kode Wiring]

 2. Tuladha Tatanan Standar

     • 3V210-08-B: 3/2 cara, jinis NC, G1/4 port, DC24V, sambungan soket DIN

     • 3V1-06-A: 3/2 cara, tipe NC, port G1/8, AC220V

5. Parameter Teknis Inti

6. Kaluwihan Product inti

     • Desain 3/2 Way khusus: Sampurna dicocogake karo spring-bali siji-tumindak silinder, eksklusif kanggo clamping, jacking lan ngreset eksekusi pneumatik.

     • Mode Kerja Dual: Opsional Normally Closed (power-off reset) lan Normally Open (power-off working) jinis kanggo adaptasi kanggo macem-macem logika proses.

     • Pilihan Drive Dual: Tipe tumindak langsung ndhukung wiwitan tekanan nol kanggo skenario vakum / tekanan rendah; jinis pilot-dilakokno nyadari aliran gedhe lan kurang-daya operasi stabil.

     • Kompak & Awet: Struktur terpadu Mini, kinerja sealing banget, umur layanan dawa lan desain lubrication-free.

     • Konfigurasi Listrik Fleksibel: Multiple voltase specifications (AC220V / 110V / 24V, DC24V / 12V) lan dual wiring mode ketemu panjaluk cocog global.

     • Kompatibilitas dhuwur: Ukuran instalasi padha 3A pneumatic kontrol klep lan 3L tangan narik klep, ndhukung panggantos langsung lan upgrade.

7. Skenario Aplikasi Khas

     • Kontrol otomatis silinder tumindak tunggal (clamping, jacking, mekanisme reset spring)

     • Generator vakum lan switching sistem nozzle suction vakum (tipe tumindak langsung ndhukung kontrol tekanan negatif)

     • Kontrol on-off sirkuit pneumatik, interlock safety peralatan, operasi jog aktuator cilik

     • Panggantos langsung kanggo katup sing dikontrol udara 3A lan katup sing dioperasikake tangan 3L ing sistem pneumatik standar

Ringkesan Siji Kalimat

     Seri SOLH 3V minangka katup arah elektromagnetik standar 3/2 kanthi mode dual NC / NO lan struktur drive dual langsung / pilot, kanthi profesional ditrapake kanggo drive silinder tunggal lan kontrol sirkuit vakum, dadi komponen kontrol inti kanggo sistem otomatisasi pneumatik miniatur.
