Merk: SOLH dening Richge Technology | Panggantos Kompatibel Lengkap kanggo Katup Kaki Seri AirTAC 4F

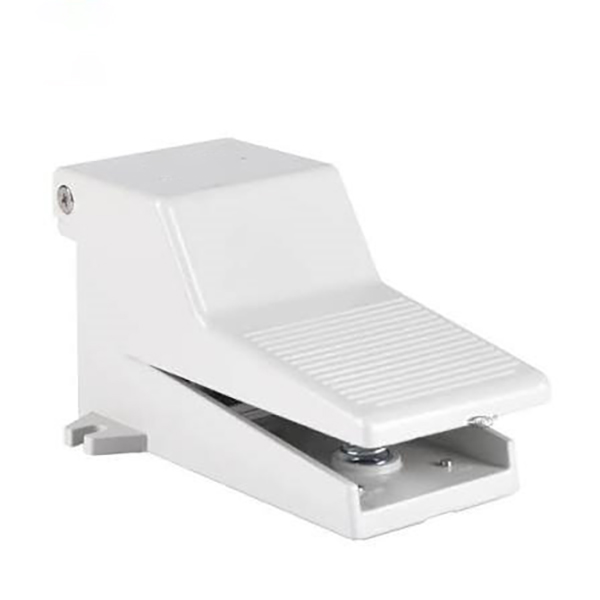

Seri SOLH 4F minangka profesional5/2 way pneumatic foot pedal directional valve kompatibel lan bisa diijolke karo kabeh seri AirTAC 4F. Ngadopsi awak paduan aluminium die-cast lengkap lan pedal sikil non-slip sing kandel kanthi struktur reset spring langsung, dirancang khusus kanggosilinder pindho tumindak maju lan kontrol mbalikke. Seri lengkap nyakup papat jinis sing bisa dikonfigurasi: reset otomatis standar, kunci otomatis L mekanik, tutup protèktif G, lan integrasi LG ngunci + njaga. Bisa ngganti katup solenoid kanthi manual kanggo peralatan wiwitan-mandeg lan ngoper arah, digunakake ing peralatan perkakas, stamping, riveting lan skenario kontrol pneumatik industri.
1.1 Inti 5/2 Way Logika Sirkuit Udara
• Definisi Port Udara: P (masuk udara utama), A/B (dual stopkontak), R1/R2 (dual port exhaust independen)
• Status Normal (Pedal Released): P nyambung menyang B kanggo sumber online; A nyambung menyang R1 kanggo exhaust, silinder retracts lan ngreset
• Status Kerja (Pedal Ditekan): P nyambung menyang A kanggo sumber online; B nyambung menyang R2 kanggo exhaust, silinder ngluwihi lan makaryakke
• Non-L Tipe Standar: Rebound spring cepet sawise release mlaku kanggo jog kontrol intermiten
• L Tipe Locking: Pencet sapisan kanggo ngunci posisi lan njaga tekanan udara; penet maneh kanggo mbukak kunci lan ngreset relief meksa
Logika Coding: 4F210 - [Ukuran Port] + [Sufiks Fungsi] - [Jenis Utas]
2.1 Model dhasar & Ukuran Port
• 4F210: Universal mainstream 5/2 way foot valve base body
• 06: port Utas G1/8 (PT1/8).
• 08: G1/4 (PT1/4) spesifikasi mainstream universal
2.2 Pedoman Pemilihan Sufiks Fungsi Inti
|
Kode Sufiks |
Panjelasan Fungsi |
Skenario sing ditrapake |
|
kosong |
Reset otomatis standar (spring rebound) |
Kontrol jog, ngluwihi nalika dipencet, mundur nalika dirilis |
|
L |
Self-locking mekanik |
Tahan tekanan dawa, kunci kanggo pasokan udara, pencet maneh kanggo nyuda tekanan |
|
G / F |
tutup protèktif safety tahan bledug |
Nyegah langkah ora sengaja lan tabrakan puing, optimal kanggo alat mesin |
|
LG / LF |
Self-locking + tutup pelindung |
Alat berat anti-misoperation & tahan tekanan jangka panjang |
2.3 Sufiks Jinis Utas
• kosong: PT taper thread (standar standar)
• G: Utas podo G standar Inggris
• T: NPT American standard taper thread
Tuladha Model: 4F210-08 | G1/4 standar self-reset klep sikil; 4F210-08LG | G1 / 4 tutup sikil ngunci dhewe kanthi tutup protèktif
|
Parameter Item |
Spesifikasi |
|
Rentang Tekanan Kerja |
0～0,8MPa |
|
Tekanan Bukti |
1,5 MPa |
|
Medium Kerja |
Udara tekan sing disaring (≥40μm), operasi tanpa pelumas |
|
Rentang Suhu Kerja |
-20 ℃～+70 ℃ |
|
Bahan Sealing |
NBR karet nitril, tahan aus & kedap udara |
|
Bahan Badan |
Die-cast aluminium alloy, anti karat & awet |
|
Pasukan Stepping |
30～50N, operasi stabil & hemat tenaga kerja |
|
Urip Layanan Mekanik |
≥2 yuta siklus |
|
Kelas Proteksi |
IP54, tahan debu & anti cipratan |
|
Parameter Aliran |
Cv≈1.3, aliran udara ≈750L/min |
|
Bore Silinder sing ditrapake |
φ16～φ100 silinder tumindak kaping pindho |
|
Cara Instalasi |
4 ngisor M5 bolongan soyo tambah, lantai / piring baja bolt mbenakake |
|
Item Perbandingan |
Katup Kaki 4F 5/2 Way |
Katup Kaki 3F 3/2 Way |
|
Konfigurasi Port Udara |
P+A+B+R1+R2 (dual stopkontak & dual knalpot) |
P+A+R (single stopkontak & single knalpot) |
|
Silinder sing cocog |
Silinder aksi ganda (kontrol maju & mundur lengkap) |
Single-acting spring return silinder |
|
Volume Badan |
Ukuran luwih gedhe, omah aluminium abot |
Ukuran kompak, plastik mini aluminium / 3FM opsional |
|
Struktur Exhaust |
Dual port exhaust cepet independen kanggo respon cepet |
Port knalpot sing dibangun ing siji |
• Desain Exhaust Independen Dual: Dilengkapi loro bolongan exhaust kapisah kanggo mesthekake exhaust Gamelan sak reversing silinder, respon tumindak cepet lan operasi stabil tanpa lag.
• Anti-Slip Heavy-Duty Pedal: Roller lumahing pedal tektur nambah gesekan èfèktif, nyegah slipping sak dhuwur-load stepping lan nambah stabilitas operasional.
• Stabil Mekanisme Ngunci Independen: Struktur ngunci snap-fit independen njamin posisi tenan lan mbukak kunci entheng. Cathetan: Ora cocog kanggo kahanan kerja terus-terusan frekuensi ultra-dhuwur.
• Tutup Protèktif Safety Opsional: Custom plastik dustproof njaga èfèktif ngindari sengaja reversing disebabake workpieces Mudhun utawa personel mis-tutul, Ngapikake safety operasi ing situs.
• Struktur Awet Aluminium Full: Awak alloy aluminium die-cast integral nduweni kekerasan dhuwur, resistensi dampak lan umur layanan sing dawa kanggo lingkungan bengkel industri sing atos.
• Kontrol Manual Silinder Double-Acting: Sumber udara → katup sikil 4F → silinder tumindak kaping pindho. Tipe reset dhewe nyadari extend-on-press lan retract-on-release; jinis ngunci njogo meksa clamping kanggo posisi long-time.
• Kontrol Peralatan Pengolahan Industri: Ngalih arah sing dioperasikake sikil profesional kanggo mesin stamping, mesin riveting lan peralatan gilingan, mbebasake tangan kanggo operasi pangolahan sing efisien.
• On-Site Equipment Debugging: Sauntara ngganti katup solenoid kanthi katup sikil manual kanggo debugging sirkuit pneumatik, trep kanggo operasi nyoba peralatan lan kalibrasi parameter.
Seri SOLH 4F minangka katup pedal sikil langsung-tumindak aluminium 5/2 kanthi otomatis, ngunci dhewe lan opsi penjaga anti-misoperation. Nampilake knalpot dual cepet, aliran gedhe lan kompatibilitas AirTAC lengkap, iki minangka katup kontrol sikil industri standar kanggo silinder tumindak ganda maju / mundur lan kontrol pneumatik pangolahan mekanik.
