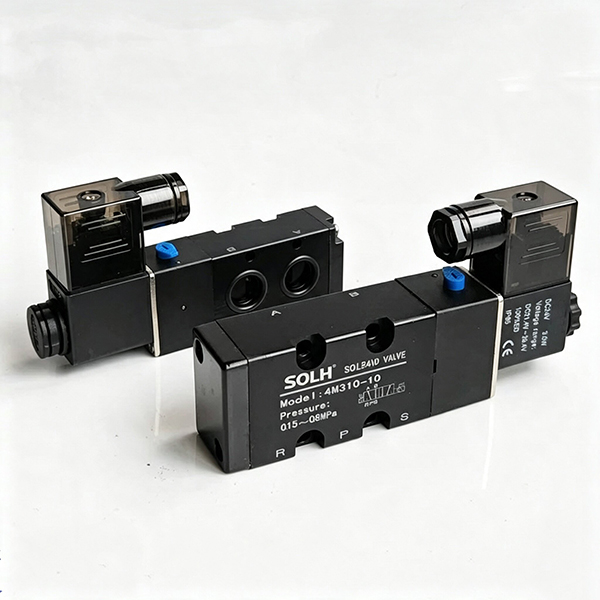

4M Series NAMUR Standard 5/2 Way Solenoid Valve | Aktuator Dipasang Plate Tipe Katup

Merk: SOLH dening Richge Technology

1. Ringkesan Produk

     Seri SOLH 4M minangka profesionalKatup solenoid tipe plate NAMUR standar 5/2 way dirancang khusus kanggo kontrol otomatis aktuator pneumatik. Iku strictly tundhuk karo standar soyo tambah sisih NAMUR internasional karo bolongan soyo tambah standar ing ngisor tutup. Katup bisa langsung dilaminasi lan dipasang ing sisih klep bal pneumatik lan aktuator katup kupu tanpa pipa udara adaptor penengah. Digunakake sacara eksklusif kanggo sirkuit kontrol otomatis tutup, cocog karo standar seri Airtac 4M lan strukture beda karo katup solenoid jinis tabung 4V konvensional.

  1.1 Spesifikasi Produk Inti

     • Mode Fungsi: 5/2 cara (5-port 2-posisi)

     • Struktur Drive: Tipe spool pilot internal, operasi tanpa lubrikasi

     • Standar Pemasangan: Pemasangan sisi standar NAMUR (dasar terintegrasi dengan sirkuit udara P/A/B/R1/R2)

     • Model Utama: 4M210-08, 4M210-06, 4M110-06

2. Aturan Coding Model Lengkap & Daftar Seri Lengkap

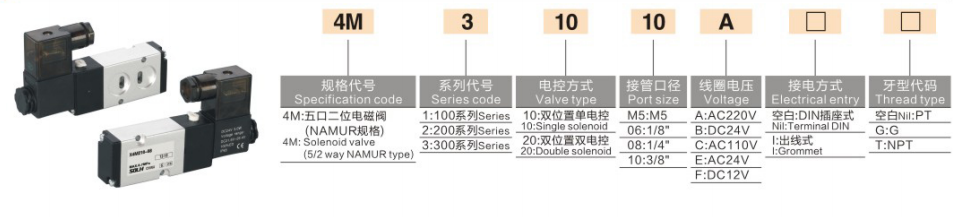

 1. Logika Coding: 4M [Kode Ukuran] [Kode Kontrol] [Kode Fungsi] - [Benang Port]

  2. Tuladha Model

     4M210-08: 200 ukuran, kontrol listrik siji karo spring reset, PT1/4 port thread external

 3. Daftar Spesifikasi Model Mainstream Full Series

3. Parameter Teknis Inti

4. NAMUR Mounting Inti Kaluwihan & Key Poin Pilihan

     • Pelabuhan Udara Pangkalan NAMUR Terpadu: Ing ngisor tutup ditempelake karo A / B bandar udara. Sawise pas karo aktuator, kanthi otomatis dock karo rong bolongan inlet udara aktuator. Ora ana pipa udara njaba sing dibutuhake kanggo port A / B; mung P air inlet lan R1 / R2 exhaust bandar perlu sambungan sumber online external, simplifying struktur pipa lan ngurangi titik bocor.

     • Dibangun ing Manual Test Push Rod: Dilengkapi tombol debugging manual ing sisih tutup, ndhukung bukaan tutup manual lan test nutup sawise daya mati, trep kanggo instalasi ing situs, debugging lan pangopènan peralatan.

     • Karakteristik Mode Kontrol Dual: 4M × 20 model kontrol elektrik pindho nganggo daya-mati struktur memori timer ngunci kanggo njaga posisi tutup saiki; 4M × 10 model kontrol listrik siji otomatis ngreset dening pasukan spring sawise dipateni, ketemu reset safety lan posisi nyekeli panjaluk mungguh.

     • Kompatibel Manifold Mounting: Nuduhake spesifikasi dhasar sing padha karo seri 4V (dasar manifold 4M100M / 200M / 300M). Ndhukung pasokan udara terpusat kanggo macem-macem katup liwat instalasi manifold lan uga bisa langsung dipasang ing aktuator siji kanggo operasi mandiri.

5. 4M NAMUR Valve vs 4V Konvensional Tube Valve | Pandhuan Pilihan Anti-kesalahan

6. Aplikasi Cocokake Khas

     • Sistem Kontrol Otomatis Katup: 4M210-08 cocog karo aktuator pneumatik DA / SR + bal / katup kupu-kupu, digunakake ing petrokimia, perawatan banyu lan peralatan ngoper cairan pipa.

     • Valve Island Integrated System: Ngadopsi basis manifold multi-link 4M200M kanggo nyadari pasokan udara terpusat lan instalasi terpadu saka pirang-pirang katup solenoid seri 4M kanggo kluster pipa otomatis.

     • Pipeline Piping Matching: Sambungake port thread external karo KQ2 cepet-nyambung thread lanang fittings sakcara cepet dock karo pipa sumber udhara utama kanggo sambungan stabil lan bocor-free.

Ringkesan Siji Kalimat

     Seri SOLH 4M minangka katup solenoid 5/2 cara standar NAMUR standar kanggo aktuator pneumatik, nampilake pemasangan langsung tubeless, operasi tanpa pelumasan lan proteksi IP65, minangka komponen kontrol pendukung sing optimal kanggo ngalih otomatis katup bal pneumatik lan katup kupu-kupu.
