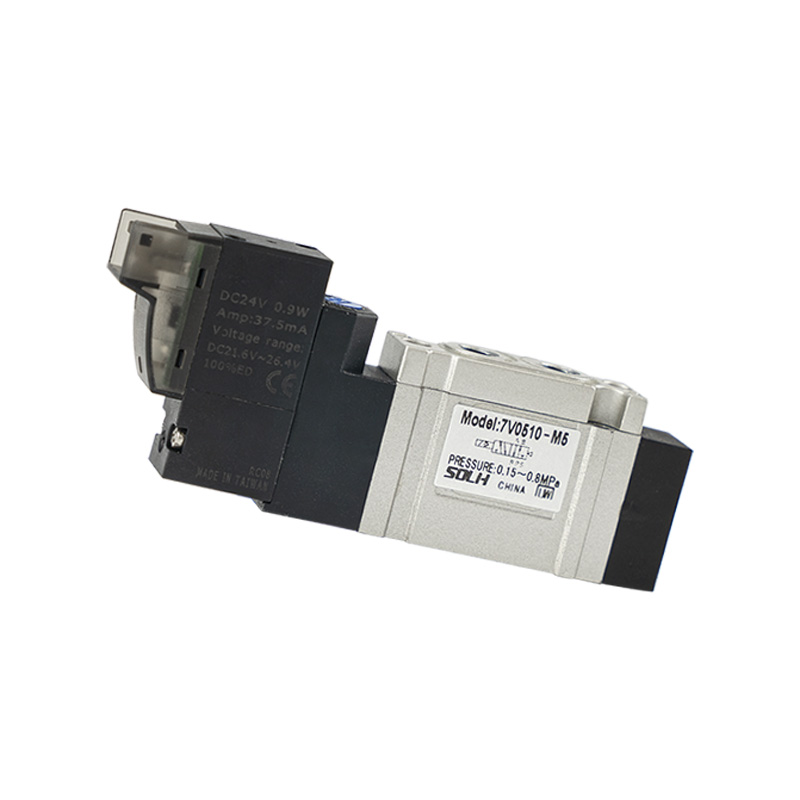

7V Series Compact Pilot Operated 5/2 & 5/3 Solenoid Valve

Merk:SOLH dening Richge Technology

Product Positioning

     Seri SOLH 7V minangka katup solenoid arah sing dioperasikake pilot kompak sing nutupi fungsi 5/2-way lan 5/3-way, dirancang khusus kanggo sirkuit pneumatik standar umum. Ngadopsi struktur knalpot terpusat internal kanthi saluran aliran sing dioptimalake, menehi kapasitas aliran gedhe sing luar biasa, respon ganti cepet lan konsumsi daya sing sithik. Bisa digunakake kanthi mandiri utawa dirakit dadi bank tutup manifold kanggo kontrol terpusat saka pirang-pirang silinder.

Struktur Inti & Klasifikasi Fungsional

 1. Definisi Fungsi Port & Posisi:

   1.1  5/2 Way Solenoid Valve: 1 inlet P, 2 port kerja A/B, 2 exhaust port R/S

     -- 10 sufiks: Kumparan tunggal pegas solenoid tunggal

     -- 20 seselan: Double coil pindho solenoid jinis latching

   1.2 5/3 Way Double Coil Solenoid Valve (3 fungsi inti tengah)

     -- Pusat 30C Ditutup: Kabeh port disegel kanthi lengkap ing posisi tengah kanggo ngunci tekanan silinder kanggo nyekel clamping

     -- Knalpot Tengah 30E: A & B disambungake menyang knalpot R/S kanggo ngeculake tekanan sisa kanthi aman

     - Pasokan Tekanan Pusat 30P: P disambungake menyang A lan B, loro-lorone silinder njaga tekanan udara

  2. Drive & Fitur Struktural

     -- Tipe Drive: Desain sing dioperasikake pilot, tekanan wiwitan sing sithik, respon ultra-cepet lan output aliran gedhe

     -- Knalpot terpusat internal: Udara pilot kesed seragam liwat port knalpot utama R/S, pipa resik lan rapi tanpa knalpot pilot sing kasebar

Tabel Parameter Ukuran & Aliran Seri

Spesifikasi Teknis Umum Universal

     -- Rentang Tekanan Operasi: 0,15 ~ 0,8 MPa

     -- Tekanan Test Bukti: 1.2 MPa

    - Suhu Operasi: -20 ℃ ~ + 70 ℃ (ora ana icing ing pasokan udara)

     -- Ngoper Wektu Tanggepan: ≤50 ms

     -- Frekuensi Operasi Maks: 5 Hz

     -- Konsumsi Daya Coil: DC = 0.7W; AC = 1,1 VA

     -- Pilihan Tegangan Standar

        DC: 12V(F), 24V(B)

        AC: 110V (C), 220V (A)

     - Kelas Proteksi: IP40 tahan debu

     -- Valve Body Material: Die-cast aluminium alloy

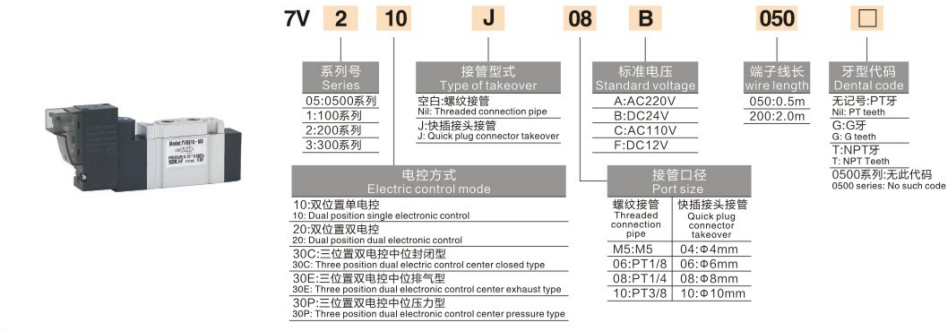

Aturan Penamaan Model Lengkap

  1. Tuladha Model: 7V210J08B050

     -- 7V: Kode seri kanggo katup solenoid kompak sing dioperasikake pilot 5/2 & 5/3

     -- 2: Kode ukuran (2 = seri 7V200, port 1/4")

     -- 10 / 20 / 30C / 30E / 30P: Fungsi sirkuit

        10 = 5/2 kumparan tunggal; 20 = 5/2 kumparan pindho; 30 seri = 5/3 telung posisi

     -- J: Formulir sambungan port; J = push-in pas cepet, kosong = port thread standar

     -- 08: Kode ukuran port (08 = 1/4")

     -- B: Kode tegangan kumparan (B=DC24V, A=AC220V)

     -- 050: Kode dawa kabel (050 = kabel 0,5 meter)

Model Referensi Standar Umum

  1. 5/2 Two-Posisi Series

     -- Pegas koil tunggal: 7V110-06 (1/8", DC24V)

     -- Kancing kumparan ganda: 7V220-08 (1/4", AC220V)

  2. 5/3 Tiga-Posisi Series

     -- Pusat ditahan tekanan tertutup: 7V130C-06

     -- Rilis tekanan knalpot tengah: 7V230E-08

     -- Pusat dual port bertekanan: 7V330P-10

Kaluwihan Produk Inti

  1. Meningkat kinerja aliran dhuwur

     - Desain runner streamline internal sing dioptimalake, kapasitas aliran tambah udakara 30% dibandhingake karo katup solenoid seri 4V tradisional, nyadari ekstensi silinder & kacepetan retraction luwih cepet.

  2. Instalasi multi-arah fleksibel & opsi port dual

     - Ndhukung pemasangan horisontal lan vertikal; rong mode sambungan: port thread standar utawa push-in cepet pas kanggo Déwan tubing cepet.

  3. Manifold terpadu desain modul

     - Kompatibel karo basis katup manifold multi-stasiun, macem-macem klep ditumpuk kanggo ngirit ruang instalasi kabinet lan nyederhanakake tata letak pipa udara utama.

  4. Ultra-kurang daya coil

     - Desain coil watt rendah nyuda produksi panas, cocog kanggo kahanan kerja energi sing terus-terusan kanthi konsumsi energi sing luwih murah.

  5. umur layanan Ultra-dawa

     -- Precision internal spool lan sealing struktur, kinerja stabil nganti mayuta-yuta siklus ngoper karo minimal pangopènan.

Ringkesan Siji Kalimat

     Katup solenoid sing dioperasikake pilot kompak SOLH 7V nyakup 5/2 kumparan tunggal / dobel lan 5/3 telung varian fungsi tengah kanthi ukuran port lengkap M5 ~ 3/8 ", nampilake aliran 30% luwih dhuwur tinimbang seri 4V konvensional, konsumsi daya sing sithik lan desain manifold sing bisa ditumpuk minangka katup kontrol arah universal kanggo kabeh sirkuit pneumatik otomatis standar.
