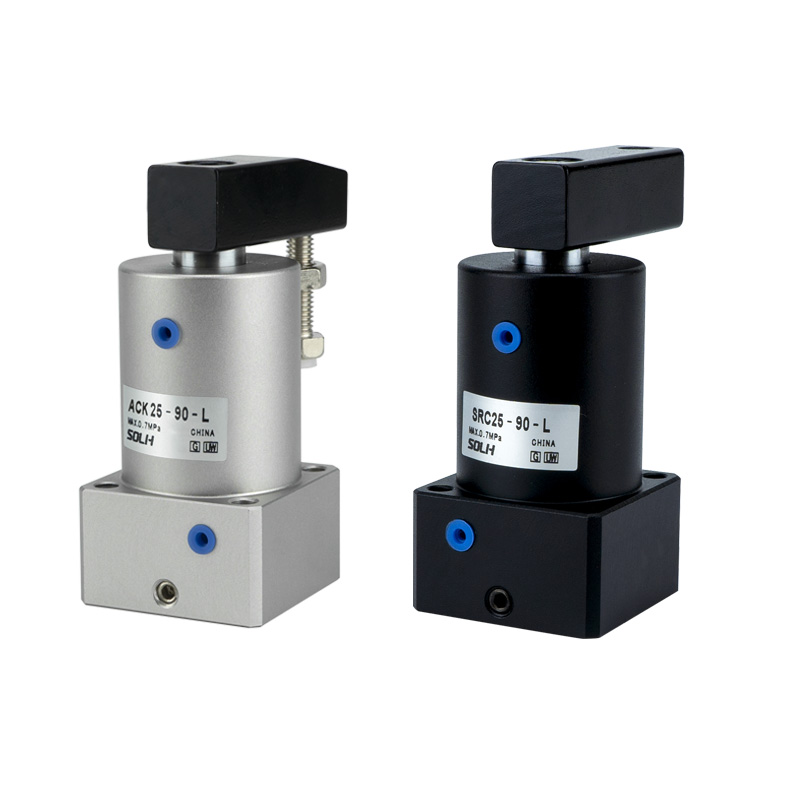

ACK Series Angle Cylinder | 90°/180° Rotasi & Clamp Mudhun 2-in-1 Silinder

Merk: SOLH dening Richge Technology

Ringkesan Produk & Fitur Struktur Inti

     Seri SOLH ACK minangka silinder sudut 2-in-1 kanthi kinerja dhuwur sing nggabungake rotasi 90 ° / 180 ° lan gerakan clamping mudhun linier. Nutupi ukuran bolongan saka φ25mm kanggo φ63mm, iku adopts struktur telung-guide-alur profesional kanggo tliti dhuwur lan resistance mbukak eccentric kuwat. Piring tekanan siji-sisi / pindho-sisi opsional lan arah rotasi kiwa / tengen bisa adaptasi karo tata letak peralatan sing beda-beda. Nampilake kaku dhuwur, umur layanan dawa lan kapasitas clamping beban abot, silinder ACK digunakake digunakake kanggo stasiun clamping workpiece sing winates spasi ing perkakas otomatis, posisi welding lan proses mbenakake stamping.

1. Rotasi senyawa & Tindakan Clamping

• Urutan Kerja Standar: Retract → 90°/180° rotasi ngiwa/tengen → ngluwihi kanggo clamping mudhun

• Reset Urutan: Retract kanggo ngeculake clamp → muter mundur → ngluwihi lan ngreset

• Dhuwur-Presisi Positioning: Sudut rotasi standar 90° kanthi akurasi dhuwur ±1,5°; Tipe rotasi 180 ° opsional, njamin posisi benda kerja sing bisa diulang lan dipercaya.

2. High Rigidity & Extended Service Life

• Struktur Tiga-Pandhuan-Alur: Desain panuntun telung arah sing dioptimalake nyedhiyakake stabilitas gerakan sing luar biasa, akurasi panuntun sing dhuwur lan kemampuan anti-defleksi sing kuat, kanthi efektif nolak beban eksentrik sajrone clamping.

• Konfigurasi Material Kekuwatan Dhuwur: Rod piston nganggo baja paduan khusus kanthi proses perawatan panas kanggo resistensi nyandhang lan daya tahan sing apik. Awak silinder ngalami perawatan anodizing hard kanggo nambah resistance karat lan rigidity struktural.

• Segel Impor Premium: Ngadopsi bahan segel sing diimpor kanthi adaptasi sing apik banget kanggo kahanan kerja sing kompleks, kanthi efektif nyuda bocor udara lan ndawakake umur layanan sakabèhé silinder.

3. Instalasi Fleksibel & Konfigurasi Diversifikasi

• Tipe Plat Tekanan Opsional: ACK piring tekanan siji-sisi kanggo workpieces sempit; ACKD piring tekanan pindho sisi kanggo workpieces sudhut, panutup macem-macem workpiece clamping panjaluk.

• Arah Rotasi sing bisa diatur: L (rotasi kiwa counterclockwise) lan R (rotasi tengen searah jarum jam) opsional kanggo cocog noto stasiun beda ing situs.

• Desain Pemasangan Universal: Dilengkapi 4 ngisor liwat bolongan kanggo mbenakake langsung, kompatibel karo flange soyo tambah. Grooves ngalih standar Reserved ngidini instalasi trep saka ngalih Magnetik kanggo deteksi posisi.

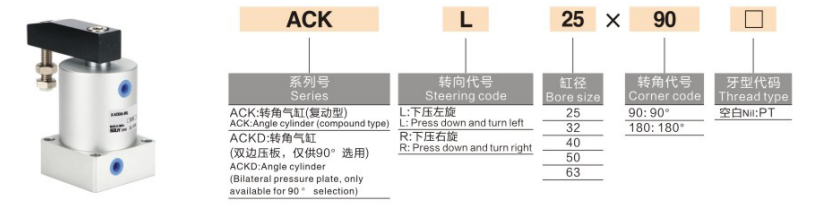

Aturan Penamaan Model Lengkap & Tuladha Urutan

1. Tuladha Model Khas: ACKL25-90, ACKDR40-90

2. Tuladha Tatanan Standar

• Rotasi Ngiwa Sisih Tunggal 90°: ACKL25-90 (φ25 bore, rotasi kiwa, sudut standar 90°)

• Rotasi Kanan Sisi Ganda 90°: ACKDR32-90 (φ32 lubang, piring dua sisi, rotasi kanan, sudut 90°)

• Jinis Tugas Berat Bore Gedhe: ACKL63-90 (φ63 bolongan maksimum, rotasi kiwa, sudut 90° kanggo clamping beban abot)

Parameter Teknis Umum (20 ℃, Kondisi Standar 0,5MPa)

1. Spesifikasi dhasar

• Mode operasi: Gerak senyawa aksi ganda (rotasi + clamping mudhun)

• Rentang Tekanan Kerja: 0.15~1.0MPa; Bukti Tekanan: 1.5MPa

• Suhu sekitar: -20 ℃ ~ 80 ℃

• Kacepetan Operasi Piston: 50~200mm/s

• Sudut Rotasi: 90° (standar); 180° (opsional)

• Standar Clamping Stroke: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63 = 30 mm

2. Gaya Clamping Teoritis (Unit: N @0.5MPa)

3. Bobot Produk (Satuan: kg @90° Tipe Standar)

Skenario Aplikasi Khas

• Piranti Mesin & Welding Fixtures: Becik kanggo workpiece posisi clamping, welding mbenakake lan stamping stasiun anti-shifting. Rotasi terintegrasi lan tumindak 2-in-1 nyederhanakake struktur mekanik lan ngirit ruang instalasi.

• Pangolahan Komponen Elektronik & Presisi: Cocog kanggo clamping pallet, jig mbenakake lan posisi bagean mikro-tliti. Iki nduweni akurasi posisi sing dhuwur lan generasi bledug sing sithik, nyukupi presisi sing ketat lan syarat kebersihan.

• Mekanisme Transfer Otomatis: Digunakna kanggo watesan meja puteran, posisi mekanisme flipping lan stasiun clamping short-stroke, nyedhiyakake kinerja gerakan senyawa sing stabil, lancar lan bisa diulang.

• Kahanan Kerja Ndandani Tugas Berat: Kanthi pasukan clamping kuwat lan kapasitas anti-eksentrik-load banget, iku sampurna adapts kanggo clamping workpiece abot, jamur mbenakake lan skenario posisi tliti gedhe-munggah.

3-Langkah Pandhuan Pilihan Cepet

1. Pilihan Ukuran Bore: Pilih ukuran bolongan miturut beban clamping nyata. Mesthekake gaya clamping teoritis ≥ beban nyata × 1,5 faktor safety; prioritas φ40 utawa bolongan luwih gedhe kanggo kahanan kerja abot.

2. Pilihan Stroke: Stroke clamping standar kisaran saka 12mm kanggo 30mm. Simpen margin stroke 3 ~ 5mm miturut dhuwur workpiece kanggo ngindhari gangguan mekanik sajrone operasi.

3. Pilihan Konfigurasi

￮ Tipe Plat Tekanan: Pilih ACK piring siji-sisi kanggo workpieces sempit; pilih ACKD piring pindho sisi kanggo workpieces sudhut.

￮ Arah Rotasi: Pilih L rotasi kiwa utawa R rotasi tengen miturut tata letak stasiun nyata lan kahanan gangguan mechanical.

Ringkesan Siji Kalimat

     Silinder sudut seri SOLH ACK nganggo struktur alur telung pandhuan kanthi tliti dhuwur, ndhukung rotasi 90 ° / 180 ° lan integrasi clamping mudhun. Kanthi piring tekanan siji / pindho sisi opsional, rotasi kiwa / tengen sing fleksibel lan kinerja anti-defleksi sing abot banget, minangka solusi penjepit sing dhuwur lan tahan suwe kanggo macem-macem stasiun peralatan otomatis sing dibatasi papan.
