CRB1 / CRB2 Series Vane Tipe Rotary Actuator

CRB1 / CRB2 Series Vane Type Rotary Actuator (SOLH Interchangeable)

Merk: SOLH dening Richge Technology

Product Positioning & Seri Inti Bentenipun

     SOLH CRB1 lan CRB2 minangka silinder swing rotary tipe vane sing didorong dening baling-baling tunggal / ganda. Tanpa reresik meshing gear, padha duwe awak ultra-kompak, inersia rotary kurang lan respon cepet banget.

     -- CRB2 (Seri Cilik): Bore 10~40mm kanggo beban entheng & ruang sempit, desain entheng kompak

     -- CRB1 (Seri Gedhe): Bore 50 ~ 100mm kanggo beban abot & torsi dhuwur, dhukungan bantalan lengkap kanthi resistensi dampak sing unggul

     Sudut ayunan maks tunggal baling-baling nganti 270 ° / 280 °, baling-baling ganda maksimal 90 ° / 100 °. Digunakake kanthi cepet kanggo stasiun otomatisasi rotary, indeksasi lan posisi.

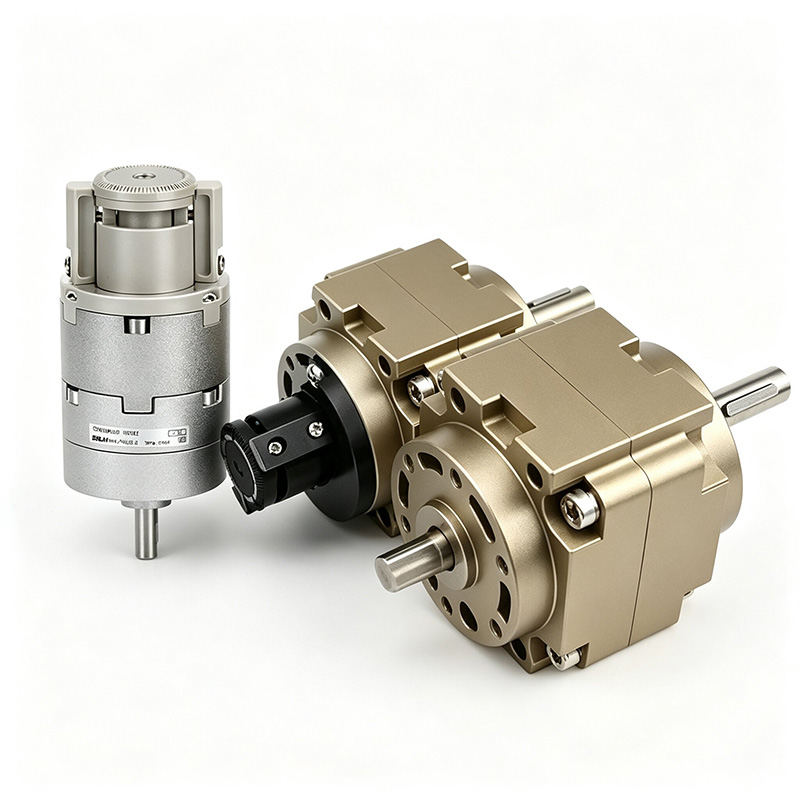

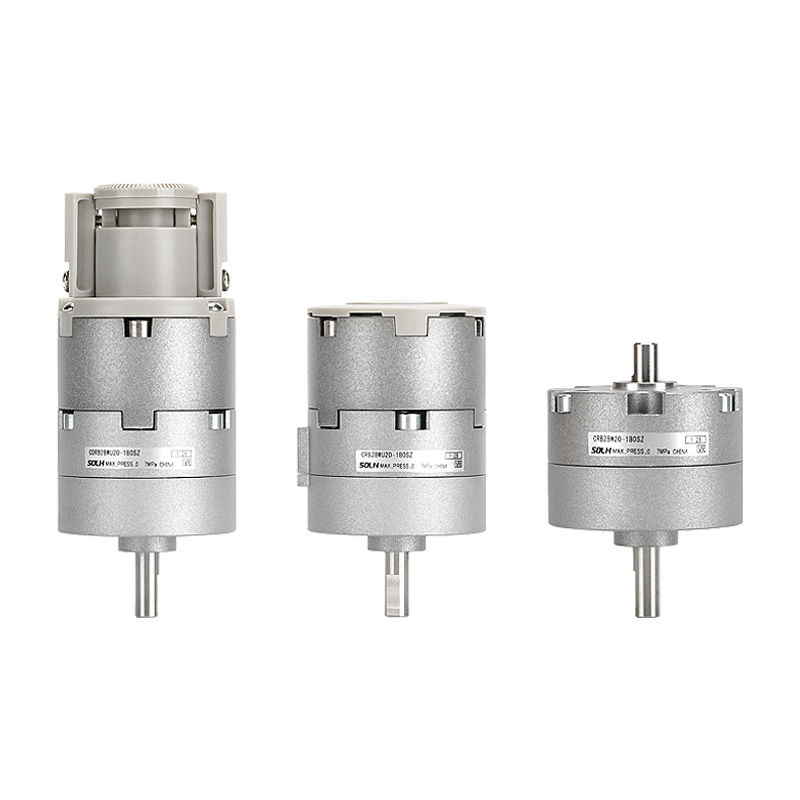

  1. CRB2 Cilik Standard Series

     -- Ukuran bore: 10, 15, 20, 30, 40 mm

     -- Pilihan Vane: S baling-baling tunggal / D baling-baling ganda

     -- Sudut ayun: Baling-baling tunggal 90°/180°/270°; Vane kaping pindho 90 ° / 100 °

     -- Keuntungan inti: Ultra kompak, entheng, tekanan wiwitan sing sithik, porting ganda sisih / aksial, adjuster sudut opsional & saklar magnetik

     -- Aplikasi: Rotasi kacepetan dhuwur kanthi beban ringan, peralatan ruang terbatas, elektronik 3C, kemasan, otomatisasi miniatur

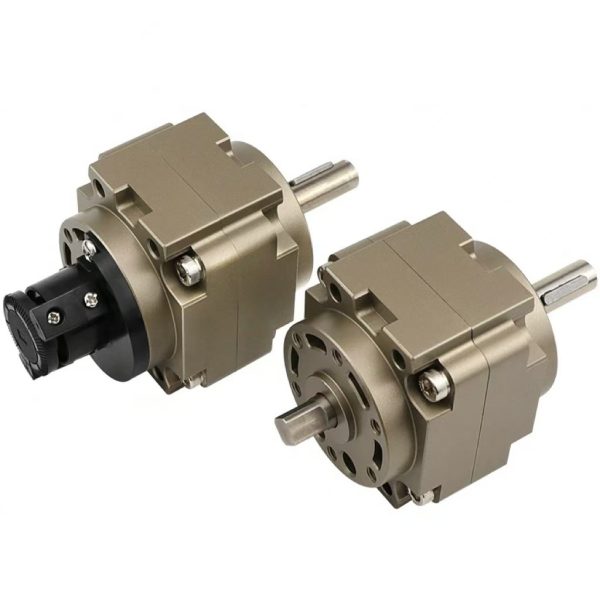

  2. CRB1 Gedhe Heavy-tugas Series

     -- Ukuran bore: 50, 63, 80, 100mm

     -- Pilihan Vane: S baling-baling tunggal / D baling-baling ganda

     -- Sudut ayun: Baling-baling tunggal 90°/180°/270°/280°; Vane kaping pindho 90 ° / 100 °

     - Keuntungan inti: torsi output dhuwur, bantalan beban abot, dhukungan bantalan lengkap, tahan kejut, umur layanan dawa

     -- Aplikasi: Flipping benda kerja berat, indeksasi skala besar, perlengkapan rotary berat, jalur perakitan industri berat

Spesifikasi Teknis Inti Universal

  1. Parameter Standar Umum

  2. Torsi Output Teoretis @ 0.5MPa (Indeks Pilihan Inti)

   2.1 Tabel Torsi CRB2

   2.2 Tabel Torsi CRB1

 3 Allowable Radial & Axial Load Referensi

     -- CRB2-20: Radial 120N, Axial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Struktur Internal & Prinsip Kerja Vane

  1. Komponen utama: Badan silinder, baling-baling putar tunggal/dobel, poros output, rakitan segel, buffer karet pungkasan, baut penyesuaian sudut

  2. Logika kerja: Compressed online lumebu siji kamar kanggo push vane kanggo muter sak poros tengah nalika ngelawan kamar exhausts.

     -- Vane dobel: Torsi tikel kaping pindho, sudut ayunan winates ≤100 °

     -- Baling-baling tunggal: Jangkauan ayunan sing luwih amba nganti 270°

  3. Kaluwihan inti unik

     - Ora ana struktur gear & rak, nol backlash, rotasi bisu lancar tanpa getaran impact

     -- Garis ultra kompak, inersia puteran sithik, respon cepet banget (putaran 90° <0.1s)

    -- Opsional kothong liwat poros, trep kanggo tubing internal & wiring nuntun

     -- Bolts fine-tune dual mburi kanggo watesan stroke; baling-baling tunggal luwes 0 ~ 270 °, baling-baling ganda 0 ~ 90 °

Aturan Coding Model Lengkap

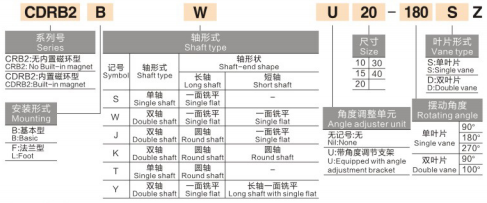

  1. CRB2 Model Conto: CRB2BW20-180SZ

     -- CRB2 = Seri aktuator rotary vane cilik

     -- B = Gunung flange dhasar; L = Kaki braket gunung

     -- W = poros ditambahi pindho; kosong = Tunggal poros

     -- 20 = Ukuran Bore (10/15/20/30/40)

     -- 180 = Sudut ayun (90/180/270)

     -- S = baling-baling tunggal; D = dobel vane

     -- Z = Dilengkapi unit pangaturan sudut; kosong = baku tanpa laras

          Ater-ater CDRB2 = Dibangun ing ring Magnetik kanggo instalasi ngalih Magnetik

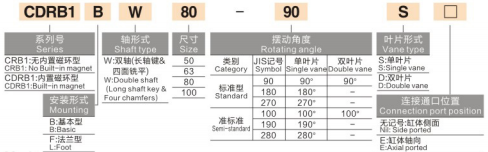

  2. CRB1 Model Conto: CRB1BW50-90D

     -- CRB1 = Seri rotary vane heavy-duty gedhe

     -- B = Gunung dhasar; W = poros kaping pindho

     -- 50 = Ukuran Bore (50/63/80/100)

     -- 90 = Sudut ayun (90/180/270/280)

     -- D = baling-baling ganda; S = baling-baling tunggal

        Ater-ater CDRB1 = model terpadu ring Magnetik

Pandhuan Pilihan Langkah-langkah & Aplikasi Industri

  1. Aturan Prioritas Pilihan

     -- Torsi & pamisah dimensi: Ruang sempit beban entheng → CRB2 (10~40); Rotasi torsi dhuwur sing abot → CRB1 (50~100)

     -- Persyaratan sudut ayunan: Rotasi luwih saka 90° → Baling-baling tunggal S; Torsi maksimal ing 90 ° → Baling-baling ganda D

     -- Precision & speed trade-off: Vane type zero backlash, posisi baleni ± 0.1 °, becik kanggo tugas cahya kanthi kacepetan dhuwur; Beban bantalan presisi dhuwur luwih seneng meja rotary rak-pinion MSQ

     -- Pilihan fungsi: Watesan sudut sing apik dibutuhake - pilih sufiks Z sudut nyetel unit; Umpan balik posisi PLC dibutuhake - pilih model terpadu magnetik CDRB

  2. Skenario Aplikasi Khas

     -- Garis tugas entheng: flipping komponen elektronik, puteran label, pengetatan tutup botol, pangurutan materi miniatur

     -- Stasiun tugas abot: Benda kerja gedhe 90°/180° turnover, indeks baris perakitan, peralatan clamping rotary abot

     -- Industri umum: Pengemasan, percetakan, pangolahan panganan stasiun posisi rotary otomatis lengkap

Perbandingan Kinerja: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Siji Ukara

     RingkesanSOLH CRB2 cilik tugas ringan lan CRB1 heavy-duty vane-jinis rotary actuator ngadopsi zero-backlash single/double vane drive karo opsional sudut adjuster lan Magnetik ngalih varian CDRB, nampilaken cepet kurang-inersia rotasi saka 0.05 ~ 24N·m torsi, sampurna kanggo dhuwur-kacepetan loncat karo muter awak, packaging line clamping lan indexing elektronik.
