AF800 / AF900 Series Kapasitas Gedhe High Flow Filter Air

Merk:SOLH dening Richge Technology

Ringkesan produk

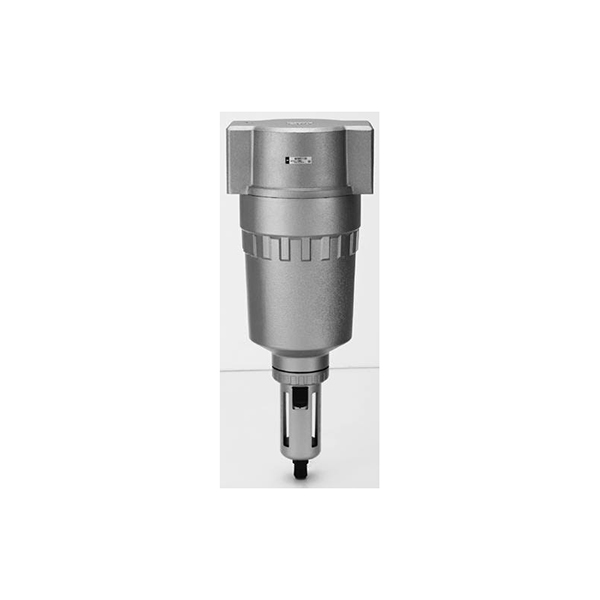

     SOLH AF800 lan AF900 minangka saringan udara pipa utama berkapasitas besar industri, kanthi ukuran & kinerja sing bisa diganti karo AF800/AF900 asli SMC. Dirancang kanggo sumber udara utama kompresor udara, kabeh jalur produksi pasokan udara terpusat lan sistem pneumatik aliran dhuwur pulau multi-valve. Beda saka unit layanan udara pamisah cilik AF200/300/400, fitur saluran aliran gedhe banget, aliran perawatan ultra-dhuwur lan mangkuk koleksi banyu kapasitas gedhe.

     Iku centrifugally misahake banyu kental, teyeng lan bledug impurities nang compressed online, kanthi nglindhungi katup solenoid hilir, silinder, ejector vakum lan aktuator pneumatik gedhe, nemen ngurangi tingkat Gagal saka kabèh baris pneumatik.

Loro spesifikasi lengkap:

   1.  AF800: Aliran gedhe medium, port G1¼ / G1½ (1,25 / 1,5 inci)

   2.  AF900: Filter pipa utama ekstra gedhe, port G2 (2 inci)

     Aksesoris opsional: Saluran otomatis / float otomatis, elemen filter multi-kelas, mangkok PC transparan / mangkok tahan bledosan logam. Dicocogake karo klompok alat mesin, jalur produksi baterei lithium, bengkel lukisan lan peralatan kimia lengkap kanthi panjaluk sumber udara sing dhuwur.

Aturan Coding Model Lengkap

   Format kode pesenan lengkap: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Kode Series kanggo kapasitas gedhe aliran dhuwur Filter online

    2. F12 / F16 / F20: Ukuran thread Port

     -- F12 = G1¼ (1.25")

     -- F16 = G1½ (1.5")

     -- F20 = G2 (2")

   3. Seselan tengah: Jinis saluran

     -- Kosong: Saluran manual standar

     -- AD47: NC biasane nutup saluran otomatis float (kanggo mangkuk PC, ora ana bocor udara sawise peralatan mati)

     -- AD48-6: Ora ana saluran otomatis ngambang sing biasane mbukak (kanggo mangkuk logam nilon, saluran otomatis terus-terusan)

   4. Seselan pungkasan: Pilihan materi mangkok banyu

     -- Kosong: Mangkok PC transparan standar + tutup pelindung anti tabrakan logam

     -- M: Mangkuk logam tahan karat kanthi jendela pengamatan tingkat cairan (kanggo lingkungan sing bledug, berminyak, lan kasar)

     -- MG: Mangkuk logam kanthi pengukur level cairan sing dibangun kanggo pengamatan volume banyu remot

   5. Presisi unsur Filter sing bisa disesuaikan:

     -- Standar 5μm; opsional 2μm presisi dhuwur, 10/20/40/70/100μm filter kasar

Tabel Spesifikasi Teknis Inti Universal

Struktur Internal & Prinsip Kerja Filtrasi

  1. Stage1: Struktur Pandhuan pamisahan banyu sentrifugal

     -- Aliran udara muter kanthi kacepetan dhuwur ing arah tangen; gaya centrifugal mbalang Cairan condensed banyu, tetesan lenga lan partikel teyeng gedhe menyang tembok utama Bowl, kang dumunung ing ngisor dening gravitasi. Luwih saka 95% polutan cair wis dipisahake kanggo nyuda beban unsur panyaring lan ngluwihi siklus panggantos.

  2. Tahap 2: Multi-Layer Fiber Filter Element

     - Udhara sing dikompres sawise dehidrasi sentrifugal ngliwati kartrid panyaring serat multi-lapisan kanggo nyegat bledug padhet cilik lan partikel aerosol minyak sing apik. Versi presisi dhuwur 2μm nyedhiyakake sumber udara ultra-resik kanggo katup proporsional presisi lan sirkuit vakum.

  3. Water Splash Baffle Partisi Dibangun ing Ndhuwur Bowl

     --  Ngisolasi banyu sing ana ing sisih ngisor supaya ora mlebu sekunder banyu cair kanthi aliran udara menyang pipa udara sing resik.

  4. Bowl banyu sing bisa dicopot + Majelis saluran

     Katup saluran terintegrasi ing sisih ngisor kanthi rong solusi saluran:

     -- Saluran manual: Pencet tombol ngisor kanggo ngeculake banyu akumulasi kanthi manual

     - Saluran otomatis ngambang: Ngambang mundhak nalika banyu tekan ambang kanggo mbukak saluran kanthi otomatis, operasi tanpa pengawasan kanggo jalur produksi sing terus-terusan

   5. Hard Anodized Aluminium Alloy Utama Body

     -- Saluran aliran lurus gedhe kanthi resistensi aliran udara ultra-rendah, pasokan udara stabil tanpa penurunan tekanan sing jelas ing kebak

     - beban aliran gedhe; perawatan lumahing anti-lenga lan anti-karat.

Aksesoris Pilihan & Pandhuan Pilihan Material

   1. Telung Water Bowl Pilihan

   1.1 Mangkuk PC transparan standar (standar pabrik)

     - Kauntungan: Pengamatan tingkat banyu visual wektu nyata, dilengkapi cangkang anti-tabrakan logam kanggo nyegah rusak dening potongan wesi bengkel. Cocog kanggo garis produksi otomatis biasa ing jero ruangan garing.

   1.2 Mangkuk pelindung logam nilon (akhiran M)

     - Kauntungan: Resistance impact dhuwur, nglereni cairan & tahan cuaca UV, ora ana risiko retak. Becik kanggo lukisan berminyak bledug lan alat mesin suhu dhuwur ing kahanan kerja sing atos.

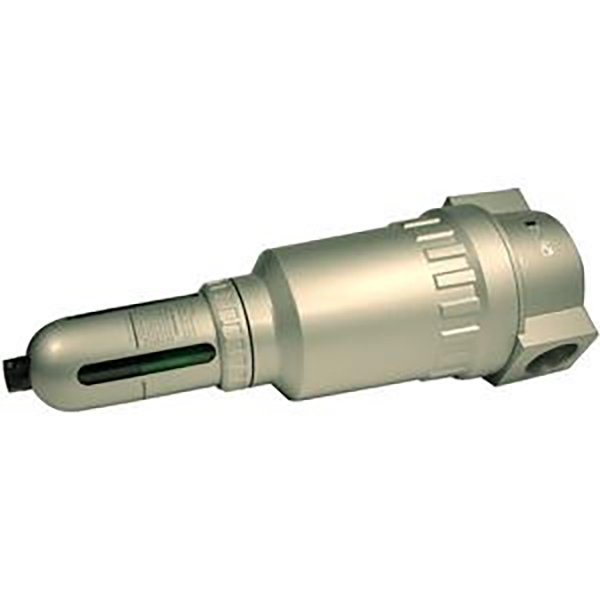

   1.3 Mangkuk logam kanthi pengukur level cairan (akhiran MG)

     -- Jendhela pengamatan njaba ing awak logam, volume banyu sing bisa diwaca kanggo lingkungan tahan bledosan tertutup sing ditutupi cahya, luwih disenengi kanggo bengkel kimia lan tahan bledosan.

   2. Tabel Comparison Model loro saluran otomatis

  3. Filter Element Precision Pandhuan Pilihan

     -- Filter standar 5μm: Universal kanggo umume alat mesin, silinder lan katup solenoid, kinerja biaya paling apik

     -- Filter presisi dhuwur 2μm: Ejector vakum, regulator proporsional presisi, sirkuit udara resik kanggo jalur produksi elektronik 3C

     -- Filter kasar 10 ~ 100μm: Pre-filter primer ing stopkontak kompresor udara kanggo nglindhungi komponen sumber udara presisi hilir

Kauntungan Kompetitif Produk Inti

   1. Gedhe bolongan Ultra-kurang aliran resistance

     -- 1.25/1.5/2 inch sakcara-liwat awak katup karo aliran salib-bagean adoh luwih gedhe saka seri AF cilik. Atenuasi tekanan minimal sajrone aksi sinkron saka pulo multi-silinder lan multi-katup, dorongan output stabil kanggo kabeh peralatan.

   2. Kamar panyimpenan banyu kapasitas gedhe

     -- Mangkuk volume gedhe 45cm³ nyuda frekuensi saluran banyu, sampurna kanggo filtrasi terpusat ing pipa utama kompresor udara.

  3. Jangkoan lengkap kanggo kahanan kerja sing atos

     -- Pilihan gratis mangkok transparan PC / logam tahan bledosan, ditrapake kanggo lingkungan njero ruangan, ruangan, lukisan bledug lan tahan bledosan kimia.

  4. Dicocogake solusi sumber online kabèh-line lengkap

     - Bisa digabungake karo regulator tekanan aliran gedhe AR800 / AR900 lan pelumas kabut minyak AL800 / AL900 kanggo mbentuk perakitan layanan udara kapasitas gedhe AFC loro-unit / AC telung unit, unit pangolahan sumber udara utama lengkap.

  5. Bisa diimpor kanthi lengkap karo merek impor

     -- Ukuran pemasangan sing konsisten, spesifikasi benang lan ukuran unsur filter karo merek mainstream internasional. Panggantos langsung kanggo renovasi pipa utama kompresor udara tanpa ngowahi pipa utawa braket.

  6. pangopènan kurang & umur layanan dawa

     -- Pre-separation sentrifugal slows kacepetan kontaminasi unsur Filter; Filter cartridge bisa disassembled, di resiki lan digunakake maneh kanggo ngurangi biaya panggantos consumable.

Solusi Cocokake Sumber Udara Lengkap Standar

  1. Solusi 1: Jalur Produksi Tugas Berat Sumber Udara Utama 3-Unit Majelis

     -- Stopkontak kompresor udara → Filter AF900-F20 + Regulator AR900 + Pelumas AL900 (unit telu potong AC900) → Cabang pipa utama nilon PA → pulo katup 4V, silinder meja putar MSQ, konsol operasi kaki 4F ing saben stasiun

  2. Solusi 2: Majelis Loro Unit Bebas Minyak kanggo Baterei Lithium & Lokakarya Lukisan sing Tahan Ledakan

     -- Pipa utama kompresor udara → Filter mangkuk logam AF800-F16 + regulator AR800 (AFC800 rong unit, copot lubricator) → 50-VFE/50-VPE katup solenoid tahan ledakan + ZU vakum ejector stasiun grabbing

  3. Solusi 3: Pasokan Udara Terpusat kanggo Kluster Alat Mesin Cilik

     -- Filter aliran dhuwur AF800-F12 (G1¼) → Pipa utama PU/PA multi-arah nyedhiyakake macem-macem alat mesin kanthi katup sikil 3F, silinder standar SC lan senapan angin udara C110

Skenario Aplikasi Industri Khas

     -- Kluster alat mesin CNC gedhe, sumber udara utama peralatan stamping & riveting

     -- Lapisan baterei litium, jalur produksi otomatis bledosan sel perakitan

     -- Bengkel pengecatan kendaraan lengkap, tinta & debu bledug

     -- Garis kemasan gedhe, logistik ngurutake pasokan udara terpusat multi-stasiun

     - Kontrol otomatis katup pipa kimia, lenga & gas ndhukung peralatan pneumatik lengkap

     -- Pre-filter utama ing inlet host kamar kompresor udara kanggo nglindhungi komponen sumber udara presisi hilir

Cathetan Spesifikasi Pilihan & Operasi

  1. Aturan Pilihan Aliran

     -- Yen konsumsi udara total silinder lan pulo katup ing pipa tunggal ngluwihi 6000 L/menit, AF800 kudu dipilih; liwat 12000 L / min milih AF900. AF200/300 cilik ora bisa nahan aliran dhuwur, nyebabake tekanan mudhun lan ora nyukupi dorong silinder.

  2. Bowl Pilihan Red Line

     - Lukisan, nglereni lingkungan berminyak cairan, udhara mbukak ruangan lan wilayah tahan bledosan dilarang nggunakake mangkuk transparan PC standar. Kudu ngalih menyang versi logam M/MG kanggo ngindhari bebaya safety sing disebabake retak lan bocor banyu sawise impact.

  3. Aturan Wajib kanggo Sirkuit Vakum

     -- Jalur produksi nyekel vakum mung nganggo perakitan rong unit AFC (tanpa pelumas). Pelumas kabut minyak AL ora bisa disambungake kanthi seri, kanggo nyegah nozzle pemblokiran minyak pelumas saka ejektor vakum ZU / ZB.

  4. Standar Arah Instalasi

     -- IN / OUT panah aliran udara dicithak ing ndhuwur awak tutup, nginstal strictly tindakake panah arah mlebu udhara; mangkuk banyu kudu madhep vertikal mudhun kanggo mesthekake pamukiman normal lan koleksi banyu kental.

  5. Requirements Siklus Maintenance

     -- Bowl PC: Priksa akumulasi banyu saben dina; model saluran otomatis mriksa float jamming saben minggu

     -- 5μm unsur filter standar: Resik saben 30 dina, ngganti saben 15 dina ing kahanan bledug abot

     -- 2μm unsur panyaring tliti dhuwur: Ganti saben 15 dina

     -- Sadurunge pangopènan: Nutup katup mati manual HSV utama ngarep, tekanan pipa sisa exhaust sadurunge nyopot mangkuk lan kartrid saringan

Ringkesan Siji Kalimat

     Filter udara saluran pipa utama SOLH AF800 / AF900 nganggo struktur pra-pemisahan sentrifugal kanthi aliran ultra-dhuwur 12000 ~ 20000 L / min, saluran apung otomatis opsional lan mangkuk banyu transparan / ledakan logam, cocog karo AR / AL800/900 kanggo mbentuk unit layanan udara gedhe-gedhe sing lengkap & peralatan kanggo kompresor udara utama, saluran air litium, saluran udara impur lan peralatan utama. lukisan lan alat mesin abot sistem pasokan udara terpusat.
