Merk:SOLH dening Richge Technology

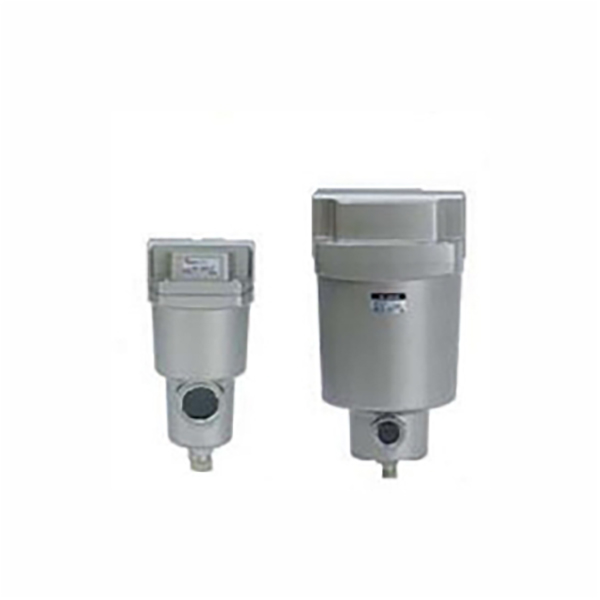

AFF lan AM mbentuk rakitan pemurnian sumber udara gabungan inti. AFF minangka panyaring kasar utama kanggo mbusak impurities padhet lan tetesan banyu sing dikondensasi, dene AM minangka pemisah kabut lenga presisi kanggo ngilangi aerosol minyak mikro, ningkatake kebersihan udara sing dikompresi lan nglindhungi aktuator pneumatik hilir.
1. AFF Series Main Line Coarse Filter
-- Presisi filtrasi: 1μm, tingkat tangkapan partikel 99% (upgrade saka kelas 3μm lawas)
- Fungsi inti: Mbusak bledug gedhe, lebu teyeng lan banyu kental akeh, efisiensi pamisahan banyu 99% minangka filtrasi utama ngarep
-- Standar kebersihan: ISO8573-1:2010 [4:7:4]
2. AM Series Oil Mist Separator (Fine Filter)
-- Presisi filtrasi: 0.1μm, 99% tingkat panangkepan kabut lenga mikro (nganyari saka kelas 0.3μm lawas)
-- Fungsi inti: Pemisahan kabut lenga lengkap, konsentrasi minyak sisa stopkontak ≤1mg/m³ (0.8ppm), tundhuk karo syarat proses pelumasan bebas lenga
-- Standar kebersihan: ISO8573-1:2010 [2:7:3]
3. Kaluwihan Umum sing dienggo bareng
- Penurunan tekanan ultra-rendah ≤5kPa, hemat energi, kapasitas aliran tambah 20% vs model konvensional
- Mangkuk panyimpenan cairan baja tahan karat sing entheng, nyuda bobot maksimal nganti 52%
-- Pangeling pangopènan visual: indikator clog standar sing dibangun kanthi dering abang kanggo ngadili wektu panggantos saringan; tutup mburi Filter werna-kode kanggo identifikasi model cepet
- Desain kaskade modular, bisa disambungake sacara serial karo saringan ultra-fine AMD / AMH kanggo nyukupi panjaluk udara ultra-resik multi-kelas

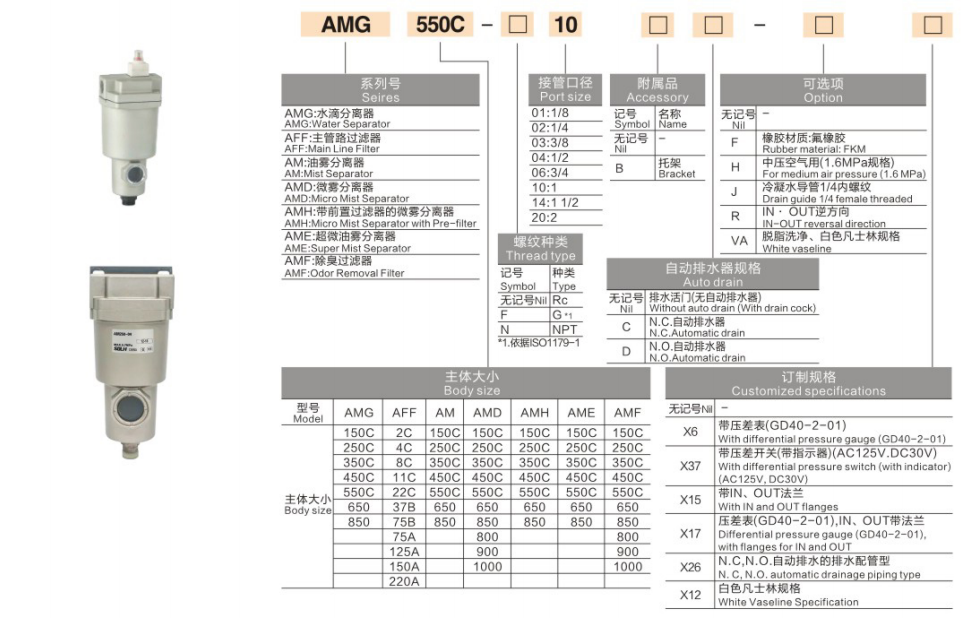

1. Tuladha Model: AFF40-04 ; AM50-10D
|
Segmen Kode |
Katrangan definisi |
| AFF / AM |
Pengenal seri / AFF = Filter kasar garis utama / AM = Pemisah halus kabut oli |
| 20 / 30 / 40 / 50 / 60 / 70D / 80D / 90D |
Kode ukuran pigura, cocog kanggo aliran maksimum dirating |
| 02 / 04 / 06 / 10 / 14 |
Ukuran thread port. 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1.5". Pilihan utas: Rc / G / NPT |
| -D |
Sufiks opsional D = Normally Open auto drain (drainase tanpa tekanan udara) |
2. Tuladha Tatanan Standar
-- Filter kasar AFF, port 1/2", saluran otomatis: AFF40-04D
-- Pemisah kabut lenga AM, port 1", saluran otomatis: AM50-10D
-- Aliran dhuwur 7000 L/min, port 1,5": AM70D-14
1. Parameter Umum Umum
-- Medium sing ditrapake: Udara tekan (pra-filter ≥40μm dibutuhake hulu)
-- Rentang tekanan operasi: 0,1 ~ 1,0 MPa; tekanan burstproof 1,5 MPa
- Suhu sekitar operasi: -5 ~ 60 ℃ (ora ana pembentukan es ing mangkuk)
-- Konfigurasi saluran: Saluran manual minangka standar; saluran otomatis opsional liwat seselan -D
2.Full Series Flow & Tabel Parameter Dimensi
|
Kode Model |
Aliran Maks (L/min) |
Ukuran Utas Port |
Bobot Net (kg) |
Volume Panyimpenan Cairan (cm³) |
|
20 |
300 |
1/8" 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4", 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70D |
7000 |
1", 1,5" |
3.4 |
— |
| 80D |
11000 |
1.5" |
4.7 |
— |
| 90D |
14500 |
1,5", 2" |
5.0 |
— |
1. Skema Cocokake Kelas Filtrasi
-- Sirkuit pneumatik umum biasa: AFF (filter kasar 1μm) → regulator tekanan → pelumas
-- Peralatan otomatisasi presisi bebas oli: AFF → AM (0.1μm pemisah kabut oli) → peralatan terminal
-- Semikonduktor / proses optik kebersihan ultra-tinggi: AFF → AM → AMD (filter ultra-halus 0,01μm)
2. Pitungan Margin Aliran
- Pilih model kanthi aliran dirating 1.2 ~ 1.5 kaping luwih dhuwur tinimbang total konsumsi udara maksimum sistem; aliran overloaded bakal drastis nyuda efficiency filtrasi lan mundhakaken mundhut meksa.
3. Pamilihan Mode Saluran
-- Produksi terus-terusan tanpa pengawasan 24 jam, ngasilake kondensat dhuwur: pilih -D versi saluran otomatis
-- Peralatan frekuensi rendah intermiten: jinis saluran manual standar cukup
4. Prinsip Matching Port
- Ukuran port filter sing konsisten karo diameter pipa utama; supaya ngurangi / nambah diameteripun kanggo nyegah gulung tekanan ekstra.
-- Otomasi industri umum: alat mesin CNC, silinder udara, solenoid valve front-end water & oil removal
-- Manufaktur Pangan & farmasi: sumber udara resik tanpa minyak kanggo ngindhari kontaminasi produk
-- Bengkel elektronik & lapisan 3C: ngilangake kabut lenga kanggo nyegah cacat lapisan permukaan lan polusi komponen presisi
-- Sistem pasca-perawatan kompresor udara: kaskade nganggo pengering udara sing didinginkan / adsorpsi kanggo nganyarke kemurnian udara sakabèhé
|
Item Perbandingan |
Filter Kasar Jalur Utama AFF |
AM Oil Mist Separator Fine Filter |
| Presisi filtrasi |
1μm, mbusak tetesan banyu & partikel padhet gedhe |
0.1μm, pamisahan kabut lenga mikro khusus |
| Sisa Oli Outlet |
Ora ana fungsi pamisah lenga |
≤1mg/m³ konsentrasi lenga ampas ultra-rendah |
| Posisi Instalasi |
Tahap pisanan sawise kompresor udara, paling ngarep sirkuit udara |
Sawise filter kasar AFF, sadurunge peralatan terminal presisi |
| Fungsi Inti |
Pra-filtrasi utami, nglindhungi unsur filter sing apik ing hilir |
Pemurnian presisi sekunder, nyedhiyakake hawa kompres sing resik tanpa minyak |
Filter kasar garis utama SOLH AFF 1μm lan pemisah kabut lenga AM 0.1μm mbentuk unit pemurnian udara kaskade modular kanthi kisaran aliran 300 ~ 14500 L / min lengkap, indikator clog visual lan saluran otomatis opsional, tundhuk karo standar ISO8573-1 kanggo pneumatik umum, pangan, medis, elektronik lan nyemprotake lenga tanpa sumber.
