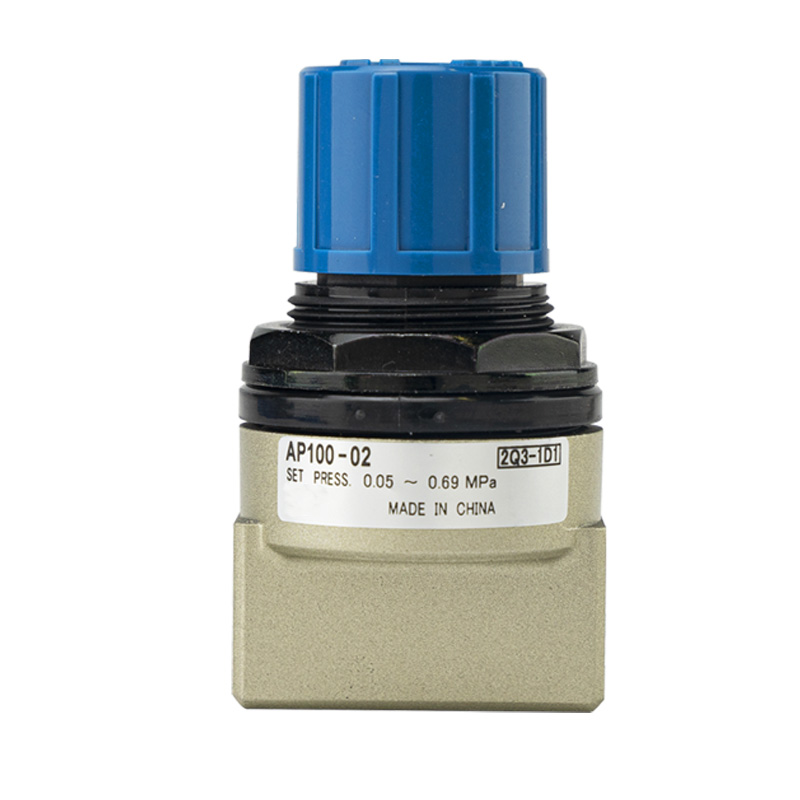

Katup Relief Tekanan Kompak Seri AP100

Merk:SOLH dening Richge Technology (睿其格科技)

Product Positioning

     Seri AP100 minangka katup relief kompak spring langsung kanggo sirkuit pneumatik miniatur. Kanthi otomatis ngeculake hawa sing berlebihan kanggo nyetabilake tekanan sistem yen tekanan ngluwihi nilai sing wis disetel. Nampilake ukuran mini lan tuning tekanan sing gampang, dadi proteksi overpressure lan komponen kontrol tekanan wates ndhuwur kanggo peralatan pneumatik kompak.

Struktur & Prinsip Kerja

     --Struktur: Desain relief bali musim semi langsung tanpa kontrol pilot

     --Logika kerja Status tertutup: Tekanan sistem luwih murah tinimbang nilai sing disetel Status mbukak: Tekanan sistem tekan utawa ngluwihi nilai sing disetel, knalpot udara menyang lingkungan Reset status: Katup ditutup maneh nalika tekanan mudhun ing ambang prasetel

     --Majelis mekanik sing sederhana sing kasusun saka tombol pangaturan, spring lan spool

     --Pènget: Ora disertifikasi minangka katup safety standar JIS, mung kanggo regulasi tekanan lan kontrol overpressure sirkuit

Fitur Utama inti

1. Ultra-Kompak Ringan Single Unit

     Sakabèhé dimensi 69 × 40mm, bobot net mung 0.12kg. Desain siji-awak independen ndhukung instalasi langsung, cocog banget kanggo tata letak peralatan sing sempit lan dipasang.

2. Kenop Pangaturan Bebas Alat sing bisa dikunci

     Tombol ndhuwur biru nyadari setelan tekanan langsung tanpa alat ekstra. Struktur ngunci nyegah owah-owahan tekanan sing ora disengaja amarga getaran utawa salah operasi kanggo operasi jangka panjang sing stabil.

3. Rentang Tekanan luwes Dual & Aliran Relief Dhuwur

     Model standar kisaran luwes: 0.05–0.69MPa Tekanan rendah versi X201: 0.02–0.2MPa Tekanan kerja maksimal sing diidini tekan 1.0MPa; saluran aliran internal gedhe njamin release meksa cepet.

4. Diversified Thread Pilihan & Fleksibel Mounting

     Ukuran port sing kasedhiya: 1/8"(01), 1/4"(02) Standar benang sing bisa disesuaikan: Rc, NPT, benang G Rong cara instalasi: pemasangan langsung utawa mbenakake braket.

5. Korosi Tahan & Stabil Long Service Life

     Die-cast aluminium alloy tutup awak karo toleransi suhu sudhut saka -5 ℃ kanggo +60 ℃. Dirancang kanggo hawa kompres garing, operasi tanpa pelumas nyuda biaya pangopènan.

Tabel Spesifikasi Teknis

Definisi Kode Model

Tuladha: AP100-02-B-N

     --AP100: Seri dhasar produk

     --01 / 02: Ukuran port sing cocog

     --B: Dilengkapi braket pemasangan; kosong = tanpa kurung

     --N: Utas NPT; kosong = benang Rc standar; F = G benang

     --Suffix X201: Versi pangaturan tekanan rendah

Skenario Aplikasi Khas

     Penyangga silinder lan posisi pungkasan impact panyerepan kejut Proteksi overpressure kanggo regulator tekanan hilir Jig kompak lan peralatan otomatisasi cilik kanggo 3C, industri elektronik lan medis Pengunci wates tekanan ndhuwur kanggo sirkuit udara pneumatik umum Tes laboratorium lan pipa eksperimen sing mbutuhake wates ndhuwur tekanan konstan.

Ringkesan Siji Kalimat

     Katup relief kompak independen AP100 nggabungake penyesuaian tombol sing bisa dikunci, kisaran luwes 0.05-0.69MPa lan struktur pemasangan langsung, yaiku solusi optimal kanggo kontrol watesan tekanan ndhuwur sistem pneumatik miniatur.
