Katup Throttle Exhaust Cepet Seri ASV

Seri ASV Cepet Exhaust Throttle Valve | 4-in-1 Katup Kontrol Kacepetan Pneumatik Kacepetan Dhuwur kanthi Peredam & Fitting Siji Tutul

Brand: SOLH dening Richge Technology | Full Compatible Panggantos kanggo SMC ASV Original Series

1. Ringkesan Produk

     Seri SOLH ASV yaiku a4-in-1 katup kontrol pneumatik kacepetan dhuwur sing terintegrasi sing nggabungake fungsi exhaust cepet, regulasi throttling knalpot, silencer dibangun ing lan pas siji-tutul. Beda saka katup kontrol kacepetan siji-fungsi konvensional, seri ASV nduweni area aliran efektif kaping pindho, ngidini extension silinder cepet lan retraction bisu sing bisa diatur. Iku sampurna solves kontradiksi antarane tumindak silinder-kacepetan dhuwur lan angger-angger kacepetan stabil, serves minangka tutup preferred inti kanggo frekuensi dhuwur, kacepetan dhuwur lan skenario automation pneumatik kurang-gangguan, kanthi diijolke karo seri SMC ASV asli.

2. Prinsip Kerja Inti & Fungsi

     • Stroke Intake (IN → OUT / Extension Cylinder): Katup mriksa internal kanthi mbukak kanthi resistensi aliran nol, nyadari asupan udara langsung liwat aliran gedhe. Ngapikake kacepetan ekstensi silinder lan nyukupi syarat tumindak kanthi cepet kanthi cepet.

     • Stroke Knalpot (MELU → EXH / Retraksi Silinder): Katup mriksa nutup kanthi otomatis. Udhara knalpot ngliwati katup jarum presisi kanggo nyetel kacepetan tanpa langkah, dene silencer sing dibangun ngilangake swara knalpot. Iku entuk kacepetan retraction luwes lan operasi bisu.

     • Kinerja Aliran Dhuwur Unggul: Area aliran sectional efektif kira-kira2 kaping katup kontrol kacepetan seri AS biasa, nyedhiyakake dhukungan aliran sing kuat kanggo gerakan silinder kanthi kacepetan dhuwur lan operasi siklik frekuensi dhuwur.

3. Aturan Coding Model & Definition Parameter

  Tuladha Model Khas: ASV310F-01-06A

     • ASV: Kode seri kanggo katup throttle exhaust cepet 4-in-1 kanthi peredam lan pas siji-tutul

     • Kode Ukuran (120/220/310/410/510): Cocog karo spesifikasi port M3/M5/G1/8/G1/4/G3/8

     • F: Dilengkapi konektor cepet siji-tutul kanggo instalasi tabung cepet

     • Kode Utas (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Kode Diameter Luar Tabung: Bisa diadaptasi kanggo φ4/φ6/φ8/φ10/φ12 tabung pneumatik

     • Definisi Sufiks: A= push-lock handwheel;S= benang pra-dilapisi sealant;N= plating nikel tanpa elektro

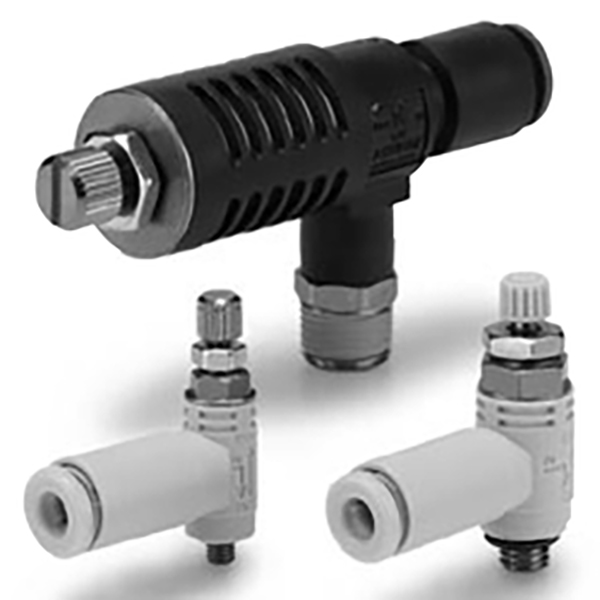

4. Rong Jinis Struktural & Karakteristik Aplikasi

 4.1 Jinis Siku (ASV120F / ASV220F)

     • Struktur kemudi siku 90 °, katon padha karo katup kontrol kacepetan sikut seri AS, kompak lan hemat ruang.

     • Desain antarmuka asimetris: port thread M3/M5 siji sisih, port pas siji-tutul siji-sisih liyane.

     • Cocog kanggo miniatur & silinder cilik lan skenario tata letak peralatan spasi sempit.

  4.2 Tipe-T Straight Through (ASV310F / 410F / 510F)

     • Struktur lurus telu port: Inlet udara benang, stopkontak udara OUT cepet, port exhaust bisu sing dibangun ing EXH.

     • Wilayah aliran efektif sing luwih gedhe lan resistensi aliran sing luwih murah, ngoptimalake kacepetan operasi silinder.

     • Struktur sing disenengi kanggo silinder kacepetan dhuwur standar, medium lan gedhe.

5. Tabel Spesifikasi Standar Full Series

6. Parameter Teknis Inti & Konfigurasi Material

7. Bèntenipun Pilihan: ASV vs Biasa AS Series Speed ​​Control Valve

8. Pedoman Instalasi & Operasi Profesional

     • Instalasi arah: Instal strictly miturut tandha panah ing awak tutup. Sambungake ingIN port menyang katup solenoid lanport OUT menyang silinder supaya instalasi mbalikke nyebabake regulasi kacepetan ora normal.

     • Sambungan Tubing Cepet: Cut tabung pneumatik warata lan lebokake kanthi lengkap menyang pas siji-tutul nganti swara "klik" krungu, konfirmasi sambungan tenan lan kedap udara.

     • Geter-bukti Ngunci Operasi: Puter roda tangan kanggo nyetel aliran exhaust lan kacepetan silinder.Pencet mudhun handwheel kanggo ngunci lan nyegah drift kacepetan disebabake geter peralatan;tarik munggah handwheel kanggo mbukak kunci kanggo pangaturan sekunder.

Ringkesan Siji Kalimat

     Seri SOLH ASV minangka katup kontrol pneumatik berkecepatan tinggi 4-in-1 profesional sing nggabungake knalpot cepet, throttling knalpot, nyuda gangguan bisu lan pas siji-tutul. Kanthi area aliran dobel, struktur anti-geter push-lock lan bahan tahan api sing tahan api, kanthi sampurna nyukupi panjaluk operasi silinder pneumatik kanthi kacepetan dhuwur, frekuensi dhuwur lan bisu, dadi panggantos upgrade sing optimal kanggo katup kontrol kacepetan seri AS biasa.
