C85 Series Stainless Steel Mini Cylinder (ISO 6432 Standard, SMC Compatible System)

Merk: SOLH dening Richge Technology | Katalog Produk Berorientasi Ekspor

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH C85 seri stainless steel mini silinder tundhuk karo ISO 6432 standar internasional, bolongan kisaran φ8 ~ 25mm. Fitur: outline kompak, resistance karat, kacepetan dhuwur & kinerja frekuensi dhuwur, operasi tanpa lenga. Digunakake kanthi akeh ing panganan, farmasi, elektronik lan peralatan otomatis pneumatik umum.

Struktur Inti & Fitur Desain

   1. Standar: ISO 6432 (φ8–φ25), ukuran pemasangan universal kanggo pasar silinder mini global.

   2. Material: 304 tong minyak stainless steel, rod piston lan nut kunci; tahan karat, cocok kanggo kahanan kerja sing lembab, asam lemah lan alkali sing lemah.

   3. Struktur: Roll-crimped tutup mburi, dasi-rod free, wangun silinder sakcara, ukuran cilik lan entheng.

   4. Varian Operasi

     -- Single rod double acting (Standar)

     -- Akting tunggal (spring return / spring extend)

     -- Silinder sinkron rod pindho

     -- C85K Non-rotating rod jinis

   5. Bantal: Bantal karet standar; bantalan udara (sufiks C) opsional kanggo φ10–25 kanggo nyuda impact ing gerakan kacepetan dhuwur.

   6. Sealing: segel bidirectional khusus karo alur reservoir lenga, meksa wiwitan kurang, urip dawa ing kondisi apa lenga-free.

   7. Deteksi Posisi: Dering magnet sing dibangun ing (kode D) opsional; mode instalasi switch Magnetik: A = alur trek, B = alur band baja.

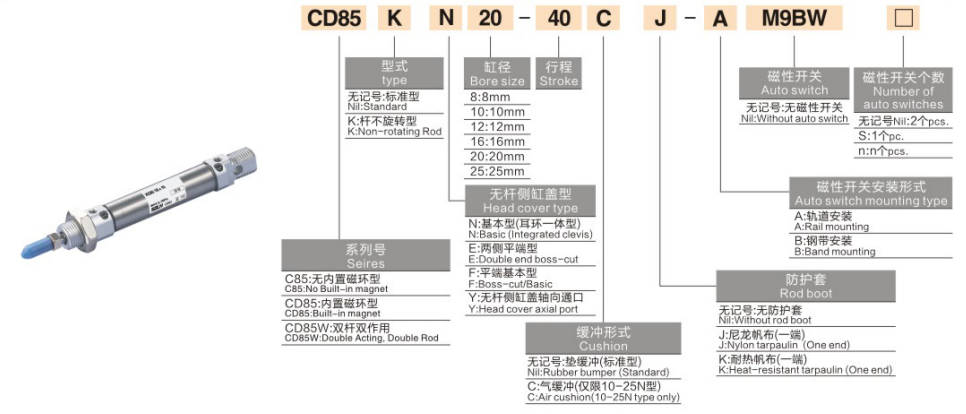

Aturan Coding Model Lengkap

   1. Tuladha Model: CD85N25-100C-B

  2. Urutan Referensi Tuladha:CD85N16-50

     -- Tipe dhasar, bore 16, stroke 50, magnet internal, bantalan karet.

Spesifikasi Teknis Standar (Double Acting)

Gaya Tunggal & Tarik Teoritis @0.6MPa (Batang Tunggal, Unit:N)

Formulir Pemasangan & Model Turunan

  1. ISO6432 Pilihan Pemasangan

     -- N: Tipe dhasar kanthi clevis terpadu (Paling Populer)

     --F: Pemasangan sumbu ujung datar

     -- L: Tunggal kaki gunung / M: pindho sikil gunung

     -- G: Flange gunung

     -- NU: Trunnion clevis mounting

   2. Versi Turunan Utama

     -- CD85: Kanthi dering magnetik sing dibangun, kompatibel karo sensor magnetik

     -- C85K: Rod piston persegi non-puteran, posisi anti-twist

     -- C85E: Akting tunggal (spring return/spring extend)

     -- CWCD85E: Double rod pindho tumindak silinder, gerakan sinkron

Pilihan Comparison: C85 VS MI VS MA

   1. ✅ Acara sing disenengi kanggo C85

     -- Industri Pangan, farmasi & elektronik: Baja tahan karat, kelas resik, anti korosi

     -- Siklus kacepetan dhuwur & frekuensi dhuwur: 50–1500mm/s bolak-balik stroke cendhak

     -- Tata letak peralatan sing kompak: φ8–25 awak silinder tipis

     - Lingkungan bengkel sing lembab & rada korosif

     -- Permintaan pertukaran global: Dimensi universal ISO6432 kanggo panggantos langsung

 3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore: Hitung tikaman & beban horisontal, cadangan ≥50% safety margin; pilih bolongan cilik kanggo operasi frekuensi sing luwih dhuwur.

   2. Konfirmasi Stroke: Tambah margin 10-20mm ekstra; stroke maksimum 400mm.

   3. Pilihan konfigurasi

     -- Magnet internal: nambah kode D

     -- Pengurangan dampak kacepetan dhuwur: pilih bantalan udara suffix C

     -- Persyaratan anti-twist: pilih K versi non-rotating

     -- Wujud pemasangan sing cocog: N / F / L / M / G miturut struktur peralatan

Ringkesan Satu Kalimat

     SOLH C85 / CD85 ISO6432 stainless steel mini silinder kebak diimpor karo seri SMC diimpor, ndhukung dhuwur-kacepetan operasi lenga-free, macem-macem cara soyo tambah lan rod anti-puteran opsional, aktuator linear becik kanggo pangan, medical lan elektronik baris produksi otomatis.
