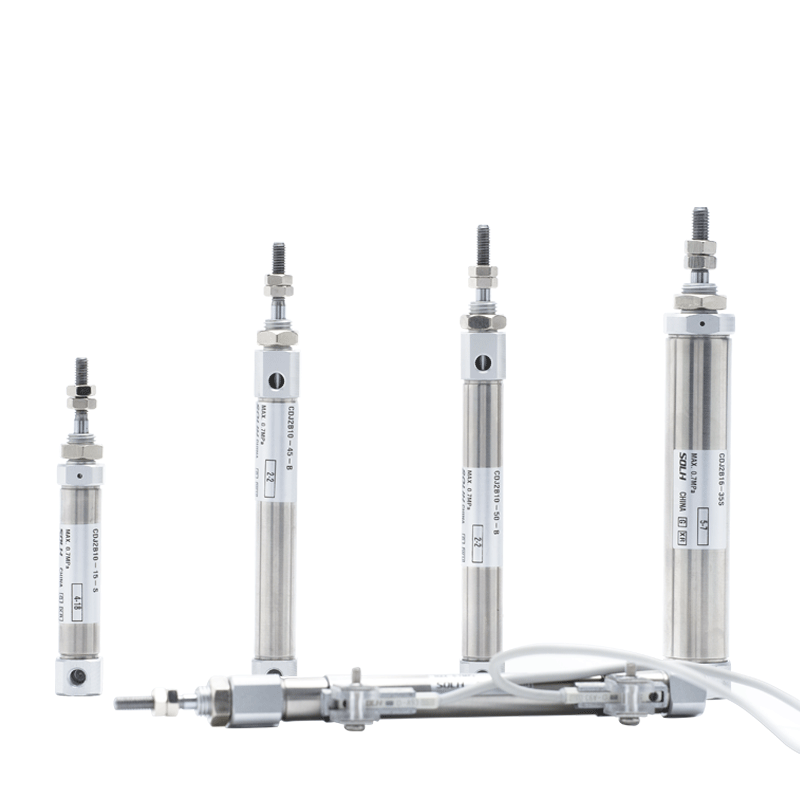

CDJ2 Series Stainless Steel Mini Cylinder ( Double / Single Acting)

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH CDJ2 seri punika Magnetik-ring dilengkapi pen-jinis stainless steel mini silinder, kanthi diijolke karo SMC CJ2 seri. Ukuran bor: φ6 / 10 / 16mm. Fitur sing luar biasa: garis ultra-kompak, konstruksi entheng, tahan karat lan operasi frekuensi dhuwur kanthi kacepetan dhuwur. Digunakake ing elektronik, medis, pangolahan panganan lan stasiun ruang terbatas otomatisasi tliti; aktuator linier miniatur utama.

Struktur Inti & Fitur Desain

   1. Spesifikasi Standar: Cocog karo standar dimensi silinder mini SMC (standar non ISO), dimensi pemasangan universal ing industri.

   2. Material: 304 stainless steel tong minyak & piston rod, teyeng-bukti lan tahan karat, cocok kanggo lembab, asam lemah, alkali banget lan lingkungan produksi resik.

   3. Struktur: laras bunder lurus, tutup mburi crimped, desain bebas tie-rod, volume ultra-cilik. CDJ2-16×100 mung kira-kira. 120g.

   4. Varian Operasi

      -- CDJ2B Double Acting: Pasokan udara ing ujung loro, model standar universal

      -- CDJ2E Akting Tunggal: Spring return; CDJ2ET: Spring extend

     - CDJ2KB Non-rotating: Hexagonal piston rod kanggo anti-twist lan posisi sing tepat

   5. Bantal: Bantal karet standar; bantalan udara (seselan Z) opsional kanggo aplikasi kacepetan dhuwur kanggo nyuda impact lan gangguan.

   6. Sealing: Low-gesekan segel karo alur reservoir lenga. Tekanan wiwitan sing sithik (0.06MPa), operasi tanpa minyak, umur layanan ≥5 yuta siklus.

   7. Deteksi Posisi: Dibangun ing ring Magnetik, kompatibel karo M9B / A93 / Z73 seri Magnetik ngalih kanggo piston ngawasi posisi.

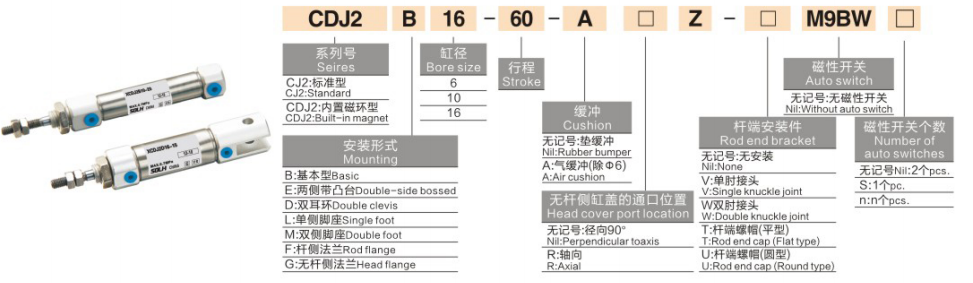

Aturan Coding Model Lengkap

   1. Tuladha Model: CDJ2B16-50Z-B

   2. Tuladha Referensi Urutan Standar

     -- CDJ2B10-30-B: Bore10, stroke30, double acting, bantalan karet, dilengkapi magnet

     -- CDJ2E6-15-B: Bore6, stroke15, single acting spring return

     -- CDJ2KB16-50-B: Bore16, stroke50, non-rotating hexagonal piston rod

Spesifikasi Teknis Inti Universal

Tekanan Teoretis & Daya Tarik @0.5MPa (Batang Tunggal, Unit:N)

   1. Double Acting CDJ2B

   2. Single Acting CDJ2E (Spring Return @0.5MPa)

Formulir Pemasangan & Model Turunan

   1. Mounting Aksesoris

     -- B Tipe dhasar: Instalasi langsung liwat benang tutup mburi (paling umum digunakake)

     -- F Flange: Rod-side / head-side flange mount

     -- L Foot bracket: Single foot fixing

     -- D klevis ganda: clevis ganda mburi (φ10/16)

     - E Boss gunung: Multi-orientasi soyo tambah panggedhe ing tutup mburi

   2. Seri Turunan Utama

     -- CDJ2B: Akting ganda standar

     -- CDJ2E: Single acting, spring retract (auto retract after air cut)

     -- CDJ2ET: Tunggal akting, spring extend (auto extend after air cut)

     -- CDJ2KB: Non-rotating heksagonal piston rod

     -- CDJ2RB: Langsung gunung versi slim tanpa soyo tambah panggedhe

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore: Ngitung thrust dibutuhake / mbukak, cadangan ≥50% safety margin; pilih bolongan cilik kanggo kacepetan siklik sing luwih dhuwur.

   2. Konfirmasi Stroke: Nambahake wates 10 ~ 20mm ekstra ing perjalanan sing efektif; Maks stroke: dobel acting 200mm, single acting 100mm.

   3. Konfigurasi cocog

     -- Jinis tumindak: Akting kaping pindho → B; retract spring akting tunggal → E; posisi anti-twist → KB

     -- Bantal: Operasi kacepetan dhuwur pilih bantalan udara Z

     -- Umpan balik posisi: Pilih model sing dilengkapi magnet, cocog karo switch magnetik M9B/A93

Ringkesan Satu Kalimat

     SOLH CDJ2 stainless steel pen-jinis silinder mini bisa diijolke karo SMC CJ2, kasedhiya ing pindho akting, siji lan non-puteran varian rod hexagonal, karet / bantalan online opsional, karat tahan desain lenga-free, becik kompak dhuwur-frekuensi miniatur aktuator linear kanggo elektronik, medical lan peralatan otomatis pangan.
