Merk: SOLH dening Richge Technology

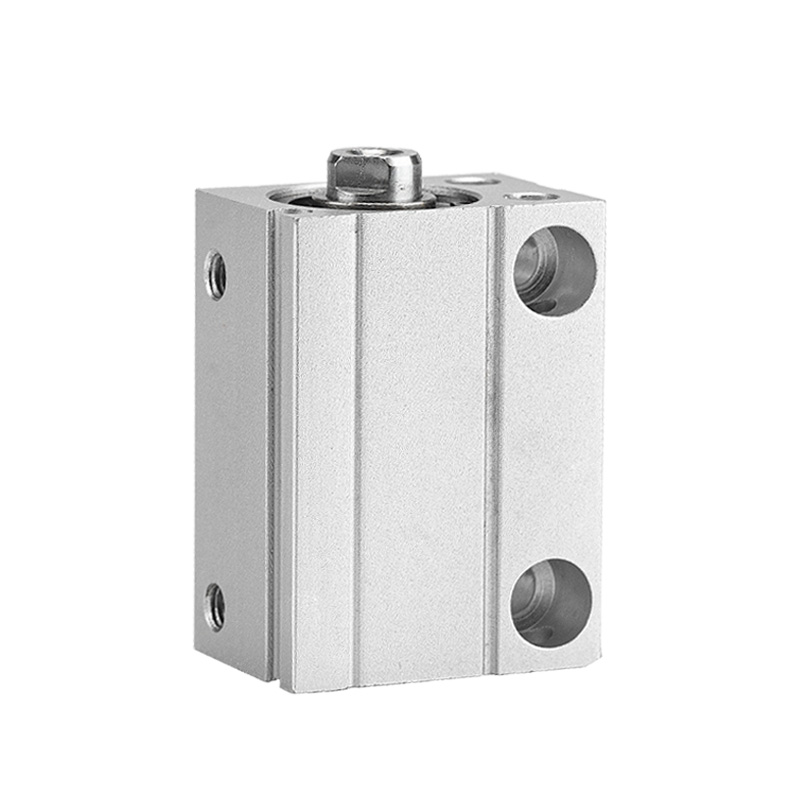

SOLH CDUJB seri ultra-mini free gunung silinder dirancang kanggo peralatan karo papan instalasi winates. Dibandhingake karo seri CU standar, dawa sakabèhé suda dening 64% lan volume Cut dening 70%. Badan kompak persegi ngidini pemasangan langsung multi-permukaan tanpa kurung. CDUJB dilengkapi magnet sing dibangun kanggo deteksi posisi. Diadopsi kanthi akeh ing elektronik 3C, instrumen medis lan otomatisasi presisi semikonduktor.
|
Model |
Fitur |
Aplikasi |
| CUJB |
Tanpa ring magnet, ora dipasang sensor |
Beban cahya mikro murah tanpa umpan balik posisi |
| CDUJB |
Built-in magnet, kompatibel karo CMSH/DMSH, D-M9BV ngalih |
Otomasi mbutuhake sinyal posisi stroke |
| CDUJS |
Versi resik, bahan tanpa tembaga |
Piranti medis, kamar resik semikonduktor |
- Awak kothak super kompak, cocok kanggo tata letak sing padhet lan jig sing dipasang;
-- Bolongan pemasangan multi-sisi ing sisih ngisor, sisih lan mburi, nginstal saka sembarang orientasi;
-- Built-in magnet (CDUJB), slot sensor dual kanggo ndeteksi posisi extend / retract;
-- MU-S025 piring tameng Magnetik opsional kanggo ngindhari gangguan bebarengan kanggo silinder sing rapet;
-- Bantal mburi karet opsional kanggo nyuda impact kanggo workpieces cilik;
- Desain bebas tembaga CDUJS ngindhari udan logam kanggo lingkungan sing resik.
1. Tuladha: CDUJB8×15D-M
-- CDUJB: Kode seri (C = magnet internal; CUJB = non-magnet)
-- 8: Ukuran bolongan (mm): 4,6,8,10,12,16,20
-- 15: Dawane stroke (mm)
-- D: tumindak kaping pindho; S: Tunggal akting spring bali
-- M: Batang benang njaba; Ora ana tandha = utas internal; φ4/φ6 tanpa benang rod
|
Paramèter |
Spesifikasi |
| Ukuran Bore |
4,6,8,10,12,16,20 mm |
| Stroke Standar |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Tipe Akting |
Double acting (utama), single acting spring return |
| Tekanan Operasi |
Akting kaping pindho: 0.15~0.7MPa (φ4/φ6);0.1~0.7MPa (≥φ8); Akting tunggal: 0.35 ~ 0.7MPa (φ4) |
| Tekanan Bukti |
1.0 MPa |
| Range Suhu |
Non-magnet: -10 ~ 70 ℃; Versi Magnet: -10 ~ 60 ℃ |
| Kacepetan Piston |
50~500 mm/s |
| Bantal |
Ora ana bantalan / karet buffer opsional |
| Benang Port |
M3×0,5 (φ4/φ6); M5×0.8 (φ8/φ10) |
| Lubrication |
Operasi tanpa lenga |
| Toleransi Stroke |
± 0,5 mm |
|
Lubang (mm) |
Area (mm²) |
0.2MPa |
0.4MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Aplikasi Biasa
-- Jig mikro elektronik 3C, transportasi chip, sisipan konektor;
-- Pengolahan sampel peralatan medis, mekanisme push mikro;
-- Posisi wafer semikonduktor, aktuator miniatur kamar sing resik;
-- Stopper otomatis, clamping stroke cendhak lan posisi.
⚠️ Pangeling Pilihan
-- Ora cocok kanggo beban offset sisih abot; nambah pandhuan yen ana gaya lateral.
- Plat tameng Magnetik dibutuhake nalika pirang-pirang silinder dipasang ing sisih.
SOLH CDUJB ultra kompak free mount silinder pneumatik mbisakake multi-arah instalasi bracketless, becik micro linear actuator kanggo winates-ruang tliti otomatisasi ing 3C, medical lan semikonduktor industri.
