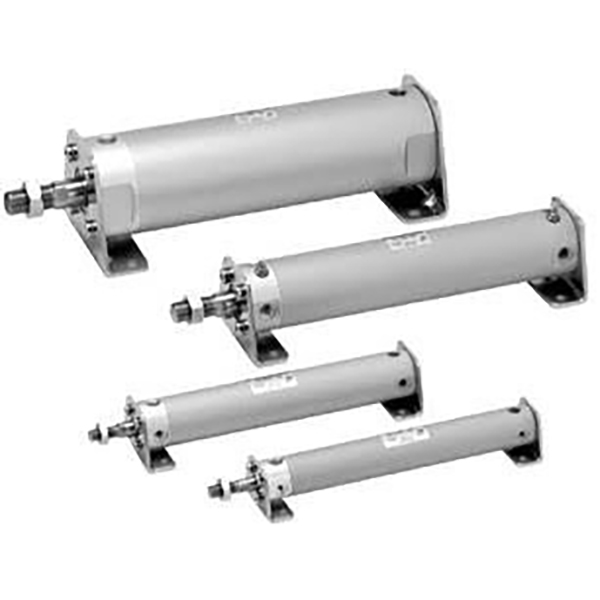

CG1 / CDG1 Series Aluminium Ringan Round Cylinder

Merk: SOLH dening Richge Technology

Ringkesan produk

    SOLH CG1/CDG1 aluminium silinder bunder entheng, bolongan φ20 ~ 100mm, panggantos penerus kanggo seri SMC CA1 lawas karo dimensi soyo tambah bisa diijolke. Fitur: entheng, instalasi universal, tata letak pipa fleksibel, swara kurang & kinerja kacepetan dhuwur. Digunakake kanthi akeh ing garis conveyor otomatis, peralatan elektronik, mesin kemasan, peralatan industri ringan kanggo beban ringan & medium, stroke dawa lan aplikasi timbal balik frekuensi dhuwur.

Struktur Inti & Fitur Desain

   1. Standar: SMC generasi anyar silinder bunder entheng, panggantos langsung kanggo seri CA1.

   2. Material: laras aluminium Extruded & tutup mburi, rod piston dilapisi krom hard. 30% luwih entheng tinimbang silinder standar konvensional, kekuatan dhuwur lan boros panas sing apik.

   3. Struktur: Utas dikunci tutup mburi, wangun bunder lurus, gampang disassembly & pangopènan. 4 port udara arah (interval 90 °), susunan pipa sing fleksibel.

   4. Varian Operasi

     -- CG1B Double Acting: Air supply ing loro ends, model standar paling umum

     -- CG1S / CG1T Akting Tunggal: S=Spring return; T=Spring ngluwihi, reset otomatis sawise online cut-off

     -- CG1W ​​Rod Ganda: Rod ditambah ing loro-lorone, gerakan sinkron, kapasitas anti-torsion ditingkatake

     -- CG1K Non-Rotating Rod: Hexagonal piston rod kanggo posisi sing tepat lan anti-twist

   4. Bantal: Bantal karet standar; bantalan udhara (suffix A) opsional kanggo nyuda impact lan gangguan ing kacepetan dhuwur.

   5. Sealing: segel komposit Low-gesekan karo alur reservoir lenga, meksa wiwitan kurang, operasi lenga-free, urip layanan ≥8 yuta siklus.

   6. Deteksi Posisi: CDG1 dilengkapi cincin magnet sing dibangun, kompatibel karo switch otomatis M9B / A93 / Z73 kanggo umpan balik posisi piston; CG1 tanpa magnet, ora bisa nginstal switch Magnetik.

Aturan Coding Model Lengkap

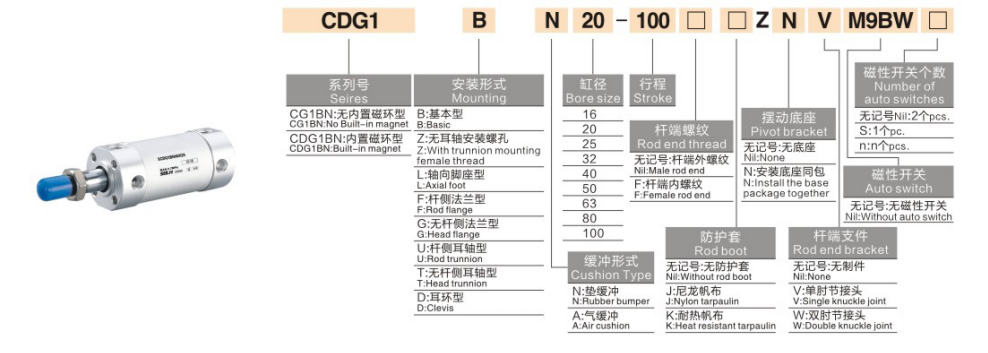

   1. Tuladha Model: CDG1BN25-100Z

   2. Tuladha Referensi Urutan Standar

     -- CDG1BN32-200Z: Bore32, stroke200, akting ganda, magnet internal, benang rod wadon

     -- CDG1S40-100Z: Bore40, stroke100, single acting spring return, built-in magnet

     -- CDG1K50-150Z: Bore50, stroke150, batang piston heksagonal non-putar

Spesifikasi Teknis Inti Universal

Tekanan Teoretis & Daya Tarik @0.5MPa (Batang Tunggal, Unit:N)

   1. Ganda Akting CG1B

  2. Akting Tunggal CG1S (Spring Return @0.5MPa)

Formulir Pemasangan & Model Turunan

   1. Mounting Pilihan

     -- Tipe Dasar B: Instalasi langsung liwat benang tutup mburi (paling umum)

     -- L Kaki Gunung: Axial foot bracket kanggo sisih soyo tambah

     -- F/G Flange: Rod-side / sirah-sisih flange plate mbenakake

     -- C/D Clevis: Single clevis / double clevis kanggo mekanisme ayunan

     -- E Trunnion: Gunung trunnion sisih sirah kanggo turnover & gerakan ayunan

   2. Seri Turunan Utama

     -- CDG1B: Akting ganda standar kanthi magnet sing dibangun

     -- CDG1S/T: Single acting spring return/spring extend

     -- CDG1W: Double rod pindho tumindak

     -- CDG1K: Batang piston heksagonal non-putar

     -- CDG1R: Versi pemasangan langsung langsing kanggo papan aksial sing winates

     -- CDG1KR: Langsung gunung + non-puteran rod pindho tumindak

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore: Ngitung tikaman dibutuhake & mbukak horisontal, cadangan ≥50% wates safety; prioritas CG1 kanggo beban entheng-sedheng lan aplikasi long-stroke.

   2.  Konfirmasi Stroke: Tambahake margin lelungan ekstra 10~20mm; Maks stroke: akting ganda ≤1000mm, akting tunggal ≤300mm.

   3.  Cocog konfigurasi

     -- Operasi: Double acting → B; single acting spring return → S; syarat anti-twist → K

     -- Bantal: Tambah suffix Bantal udara nalika kacepetan operasi> 500mm/s

     -- Umpan balik posisi: Pilih model sing dilengkapi magnet CDG1, cocog karo switch otomatis M9B/A93

Ringkesan Satu Kalimat

     SOLH CG1 / CDG1 aluminium silinder bunder entheng bisa diijolake kanthi seri SMC CA1, desain entheng karo pipa multi-arah, macem-macem pilihan pemasangan, aktuator linier long-stroke sing cocog kanggo kemasan, conveyor lan jalur produksi otomatisasi elektronik.
