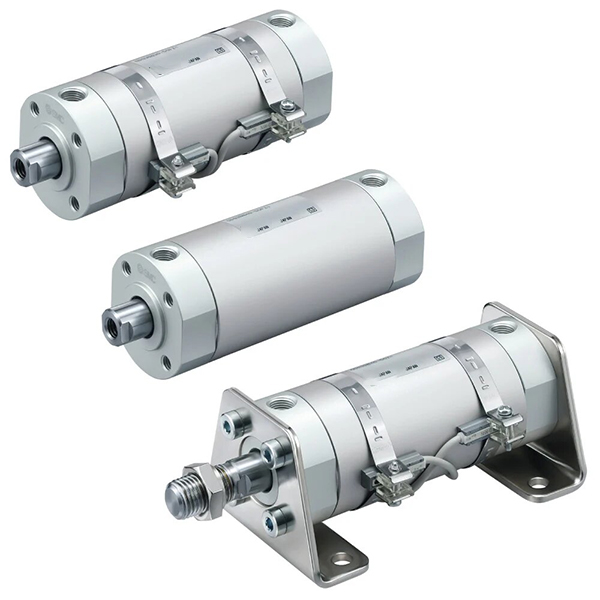

CG3 Series Enteng Silinder

SOLH CG3 silinder pneumatik entheng ultra-singkat dadi panggantos sing ditingkatake kanggo aktuator babak seri CG1 tradisional. Dibangun nganggo tong minyak alloy aluminium kanthi kekuatan dhuwur lan tutup mburi sing dipasangake karo rod piston sing dilapisi krom keras, seri iki nyuda bobot sakabèhé kanthi 24% lan nyepetake total dawa nganti 51mm kanggo optimalisasi ruang sing luar biasa. Kasedhiya ing ukuran bolongan kiro-kiro saka φ20mm kanggo φ100mm, iku ndhukung papat arah air port susunan kanggo ngaktifake tata letak pipa fleksibel ing mesin kompak. Varian struktural macem-macem nyakup versi dobel, spring single-acting, rod dobel lan heksagonal anti-rotasi rod piston kanggo nyukupi panjaluk drive linear sing beda-beda. Bantal karet standar nyuda impact pungkasan sing entheng, dene buffer udara opsional cocog karo operasi kacepetan dhuwur nganti 1000mm/s. Sealing komposit kurang gesekan nyadari operasi bebas minyak kanthi umur layanan ngluwihi 8 yuta siklus kerja; Model terintegrasi magnetik CDG3 ndhukung instalasi switch magnetik kanggo umpan balik posisi PLC lan kontrol linkage otomatis. Kita njaga produksi massal sing stabil lan persediaan titik sing cukup, digunakake ing peralatan kemasan, jalur perakitan elektronik lan otomatisasi frekuensi dhuwur industri ringan kanthi efisiensi biaya sing luar biasa.

Kirim Pitakonan

Deskripsi Produk

CG3 Series Ultra-Short Ringan Silinder | Silinder Pneumatik Kacepetan Tinggi Kompak Generasi Anyar

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

Seri SOLH CG3 / CDG3 minangka silinder pneumatik ringan aluminium ultra-singkat generasi anyar, dadi upgrade langsung lan panggantos kanggo seri CG1 tradisional. Iki kalebu sawetara bolongan sing amba saka φ20 nganti φ100mm, kanthi pengurangan dawa sakabèhé maksimal 51mm lan pengurangan bobot 24% dibandhingake karo CG1. Nampilake awak ultra-kompak, bobot ultra-ringan, operasi bising kacepetan dhuwur lan desain bebas pangopènan tanpa minyak, cocog banget kanggo skenario operasi medium & entheng, stroke dawa, operasi frekuensi dhuwur lan winates spasi, digunakake ing jalur produksi otomatis, peralatan elektronik, mesin kemasan lan sistem otomasi industri ringan.

1.1 Standar Industri & Interchangeability Kuwat

Dikembangake adhedhasar standar silinder bunder tipe cendhak SMC generasi anyar, seri CG3 nduweni interchangeability sing apik banget karo seri CG1 lawas nalika entuk dimensi sakabèhé sing luwih kompak, kanthi efektif nganyarke peralatan lawas lan ngoptimalake tata ruang mekanik tanpa modifikasi struktural sing rumit.

1.2 Struktur Bahan Enteng Premium

Ngadopsi paduan aluminium kekuatan dhuwur kanggo tabung silinder lan tutup mburi, dipasangake karo rod piston hard-chromed. Formula materi sing dioptimalake nyuda bobot sakabèhé kanthi 24% dibandhingake karo CG1, sing nduweni kekuatan struktural sing dhuwur, boros panas sing apik lan resistensi deformasi sing kuwat, njamin operasi frekuensi dhuwur sing stabil.

1.3 Struktur Kompak Terpadu & Pipa Fleksibel

Tabung silinder terpadu lan struktur tutup mburi kanthi desain ngunci benang nyederhanakake pembongkaran, perakitan lan pangopènan saben dina. Tata letak pipa 4 arah sing inovatif (interval 90 °) nyedhiyakake kebebasan sing paling dhuwur kanggo instalasi lan pipa, ngrampungake kemacetan instalasi ruang peralatan sing sempit lan ndhukung skema tata letak mekanik sing macem-macem.

1.4 Jinis Gerak Diversifikasi kanggo Cakupan Skenario Lengkap

• Akting Ganda (CG3B): Gerakan bolak-balik intake udara dual-end, jinis standar paling universal kanggo nyopir linear otomatis konvensional.

• Akting Tunggal (CG3S/T): S = Spring return, T = Spring extend; reset otomatis sawise Gagal daya kanggo safety interlock lan darurat Reset skenario.

• Rod Ganda (CG3W): Gerakan sinkron rod dual-end, stroke efektif tikel kaping pindho lan resistensi torsi sing apik kanggo mekanisme hubungan lan posisi khusus.

• Non-Rotating Rod (CG3K): Rod piston anti-torsion heksagonal, rotasi nol sajrone operasi kanggo njamin posisi bola-bali kanthi tliti dhuwur.

1.5 Optimized Buffer & High-End Sealing System

Buffer karet elastisitas dhuwur standar (N) kanggo nyerep kejut dhasar lan nyuda gangguan; buffer online A-jinis opsional kanggo operasi Kerep-kacepetan dhuwur kanggo ngilangke impact pungkasan lan ngluwihi umur layanan. Dilengkapi ring sealing komposit kurang gesekan lan alur panyimpenan lenga dibangun ing, silinder fitur meksa wiwitan Ultra-kurang, operasi stabil lan kinerja pangopènan lenga-free, karo urip layanan liwat 8 yuta siklus.

1.6 Konfigurasi Induksi Cerdas

Model CDG3 dilengkapi cincin magnet sing dibangun, kompatibel karo saklar magnetik seri M9B / A93 / Z73 kanggo deteksi posisi piston wektu nyata lan kontrol sambungan sinyal otomatis PLC; Versi non-magnetik CG3 ditrapake kanggo gerakan siklik sing prasaja tanpa syarat deteksi posisi.

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

1. Struktur Model Khas: CDG3BN25-100Z

Segmen Kode	definisi
CG3 / CDG3	Tipe Seri: CG3 = Tanpa dering magnetik; CDG3 = Dibangun ing ring Magnetik kanggo ngalih soyo tambah
B / S / T / W / K	Mode Gerak: B=Akting ganda; S = Spring bali; T = Spring ngluwihi; W = Batang kaping pindho; K = Non-rotating rod
N	Utas ujung rod wadon standar; Ora ana tandha kanggo benang lanang
20/25/32/40/50/63/80/100	Ukuran Bor (mm)
Nilai Stroke	Dawane stroke (mm): Double akting ≤300mm; Tunggal akting ≤100mm
Z	Versi nganyari standar anyar; Ora ana tandha kanggo versi lawas

2. Tuladha Tatanan Standar

• Model Utas Wanita Ganda Akting Magnetik: CDG3BN32-200Z (φ32 bore, stroke 200mm, dilengkapi magnetik, benang ujung batang wanita)

• Magnetik Single Acting Spring Return Model: CDG3S40-100Z (φ40 bore, stroke 100mm, single acting spring reset, dilengkapi magnet)

• Model Presisi Non-Rotasi Magnetik: CDG3K50-150Z (φ50 bore, 150mm stroke, heksagonal anti-torsion rod)

3. Parameter Teknis Inti (Tipe Standar)

Parameter Item	Spesifikasi
Ukuran Bore	φ20 / φ25 / φ32 / φ40 / φ50 / φ63 / φ80 / φ100mm
Rentang Tekanan Kerja	Akting kaping pindho: 0.05 ~ 0.7MPa; Tunggal akting: 0.1 ~ 0.7MPa
Tekanan Bukti	1.0MPa
Suhu sekitar	-10 ℃ ~ + 70 ℃ (Non-magnetik); -10 ℃ ~ + 60 ℃ (jinis Magnetik)
Kacepetan operasi	50~1000mm/s (50~700mm/s kanggo jinis buffer udara)
Mode Buffer	Buffer karet elastis dhuwur standar (N); Penyangga udara tipe A opsional
Port Thread	RC1/8 (φ20/25/32/40); RC1/4 (φ50/63); RC3/8 (φ80); RC1/2 (φ100)
Mode Lubrication	Operasi bebas oli (pre-lubricated metu saka pabrik)
Toleransi Stroke	± 1,4 mm

4. 0.5MPa Teoretis Thrust & Tension Data

4.1 Dobel Akting (CG3B) Thrust & Tension Tabel

Lubang (mm)	Tekanan (N)	Tekanan (N)	Beban Horisontal (kg)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3

4.2 Akting Tunggal (CG3S Spring Return) Tabel Kinerja

Lubang (mm)	Tekanan (N)	Gaya Reset Spring (N)	Beban Horisontal (kg)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0
80	2450	380	122.5
100	3850	600	192.5

5. Jinis Pemasangan & Model Turunan

5.1 Diversifikasi Cara Pemasangan Universal

• B Tipe dhasar: Instalasi langsung liwat Utas tutup mburi, cara soyo tambah paling universal lan biaya-efektif kanggo driving linear standar.

• L Kaki Gunung: Didandani kanthi krenjang sikil aksial, dirancang khusus kanggo instalasi lateral lan skenario mbenakake horisontal.

• F/G Flange Mount: Rod-side / rod-kurang sisih flange flat soyo tambah kanggo posisi tetep vertikal lan stabil beban abot.

• C/D Clevis Mount: Sambungan clevis tunggal / clevis pindho, cocok kanggo struktur mekanik swinging lan linkage.

• E Gunung Trunnion: Instalasi trunnion sisih rod-kurang, becik kanggo flipping lan swinging kahanan apa.

5.2 Seri Turunan Inti

• CDG3B: Tipe akting ganda magnetik (model mainstream standar)

• CDG3S/T: Tipe akting tunggal magnetik (spring return / spring extend)

• CDG3W: Magnetik rod pindho jinis tumindak pindho

• CDG3K: Tipe rod heksagonal non-puteran magnetik

• CDG3R: Ultra-tipis langsung jinis soyo tambah kanggo nemen papan-winates peralatan stasiun

6. CG3 vs CG1 Pilihan Comparison

Item Perbandingan	CG3 Cekak Silinder Ringan	CG1 Standard Ringan Silinder
Bore Range	φ20~100 (bodi ultra-kompak)	φ20~100 (badan kompak standar)
Fitur Material	Alloy aluminium kekuatan dhuwur, 24% luwih entheng	Paduan aluminium konvensional, entheng

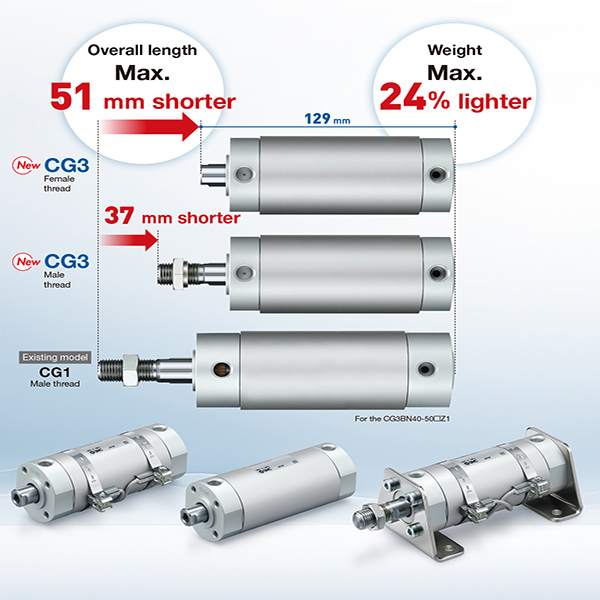

Sakabèhé Length	26~51mm luwih cendhek tinimbang CG1	Pathokan dawa standar
Max Stroke	Double tumindak ≤300mm	Double tumindak ≤1000mm
Range Thrust	157~3927N (beban medium & entheng)	157~3927N (beban medium & abot)
Lingkungan sing ditrapake	Umume lingkungan garing & rada bledug	Umume lingkungan garing & rada bledug
Kinerja Biaya	Rega medium, kinerja biaya dhuwur	Rega medium, kinerja biaya stabil
Skenario Aplikasi Inti	Watesan spasi, otomatis frekuensi dhuwur & short-stroke
		Long-stroke & medium-heavy load automation

7. 3-Langkah Pandhuan Pilihan cepet

1. Pilihan Bore: Pilih ukuran bore cocok miturut bobot mbukak nyata, cadangan ora kurang saka 50% safety margin. Prioritasake seri CG3 kanggo kahanan kerja sing entheng lan keterbatasan ruang.

2. Pilihan Stroke: Setel stroke kerja nyata plus margin safety 10~20mm. Tindakake aturan stroke standar: akting ganda ≤300mm, akting tunggal ≤100mm.

3. Konfigurasi Fungsional: Pilih B kanggo gerakan bola-bali akting ganda konvensional; S kanggo skenario safety reset spring siji tumindak; K kanggo posisi anti-torsion kanthi tliti dhuwur. Pilih buffer udara tipe A kanggo operasi kacepetan dhuwur (> 500mm/s) kanggo nyuda impact lan gangguan. Pilih model magnetik CDG3 sing cocog karo switch M9B/A93 kanggo deteksi posisi wektu nyata lan kontrol otomatis.

Ringkesan Siji Kalimat

Silinder entheng ultra-cekak generasi anyar SOLH CG3 nduweni fitur awak entheng ultra-kompak, operasi kebisingan kacepetan dhuwur, kinerja bebas pangopènan tanpa minyak lan cara pemasangan sing macem-macem, nyedhiyakake solusi gerakan linear kanthi biaya dhuwur lan hemat ruang kanggo peralatan otomatis frekuensi dhuwur medium & entheng.
