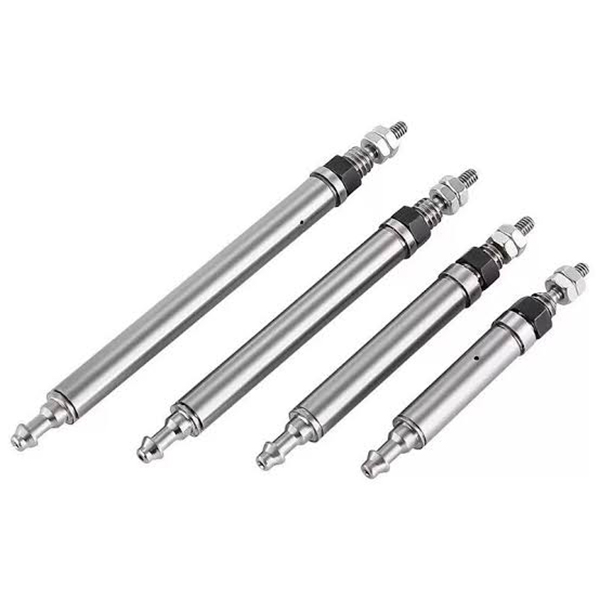

CJ1 Series Miniature Pin Cylinder (Ultra-Cill Micro Air Cylinder φ2.5 / φ4mm)

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH CJ1 seri ultra-miniatur single / pindho akting pin-jinis silinder. Keuntungan inti: garis cilik ultra-kompak, konstruksi entheng, dorongan output sing sithik lan respon cepet. Dirancang kanggo nyopir kanthi tliti ing ruang terbatas, tugas push & pull beban mikro, stasiun miniatur kanggo elektronik & otomatisasi 3C. Iki minangka aktuator inti kanggo aplikasi otomatisasi mikro.

Struktur Inti & Fitur Desain

     -- Jinis Drive: Akting tunggal (mundur musim semi) & Pilihan akting kaping pindho: φ2.5 (akting tunggal eksklusif); φ4 (kasedhiya kanggo akting tunggal / ganda).

     -- Karakteristik Struktural: Awak bunder, rod piston pin ramping, ora ana bantal sing dipasang, pemasangan benang mburi dhasar. φ4 model diameter awak njaba mung 4mm, bobot net minangka kurang sawetara gram.

     -- Kinerja Dinamis: Struktur tanpa bantal mbisakake respon piston kanthi cepet. Kacepetan operasi: 50 ~ 500mm / s, cocok kanggo gerakan short-stroke frekuensi dhuwur.

     -- Material & Sealing: Badan aluminium anodized keras, komponen segel NBR, desain bebas minyak, kompatibel karo lingkungan bengkel sing resik utawa rada berminyak.

     - Instalasi Fleksibel: Versi dhasar kanthi benang ing ujung loro kanggo fiksasi aksial. Orientasi port ing sirah rod-side bisa diatur ± 90 °, trep kanggo tubing nuntun ing noto cramped.

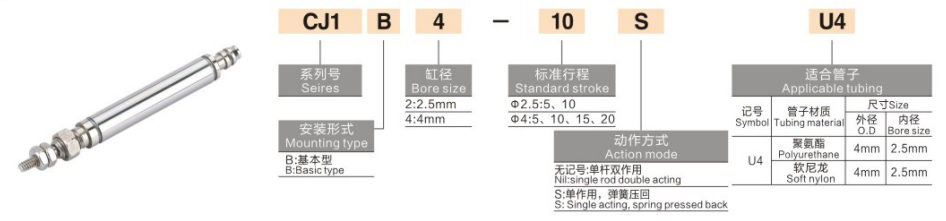

Aturan Coding Model Lengkap

   1. Tuladha Model: CJ1B4-10SU4

   2. Tuladha Referensi Urutan Standar

     -- CJ1B2-10SU4: Bore 2.5, stroke 10, single acting spring return

     -- CJ1B4-15U4: Bore 4, stroke 15, akting ganda

     -- CJ1B4-5SU4: Bore 4, stroke 5, single acting spring return

Spesifikasi Teknis Inti Universal (Tekanan Pasokan 0.5MPa)

Kaluwihan Kompetitif Inti

   1. Ultra-miniatur tilas kanggo papan instalasi nyenyet

     -- Bore minimal φ2.5, diameter awak njaba φ4, bobot mung 2~3.5g, gampang digabungake menyang tata letak peralatan ultra-kompak.

   2. Low thrust tliti driving linear

     -- Output thrust kisaran 0.64~6.3N @0.5MPa, becik kanggo micro load ≤100g, ngindhari karusakan impact kanggo workpieces cilik alus.

   3. Tanggepan cepet frekuensi dhuwur

     - Struktur tanpa bantal nyedhiyakake aktuasi cepet, ndhukung ≥300 siklus saben menit operasi short-stroke kanggo ngedongkrak efisiensi produksi.

   4. Operasi tanpa minyak & umur dawa

     - Sistem sealing NBR ndhukung udara kompres tanpa minyak kanggo lingkungan produksi sing resik; urip layanan mekanik ≥3 yuta siklus.

   5. Arah port luwes & perakitan prasaja

     -- Rod-side port udara rotatable ± 90 °. Utas eksternal dual-end ngidini ngunci aksial langsung tanpa braket pemasangan ekstra, nyederhanakake komisi ing situs.

Pilihan Pemasangan & Aplikasi Industri Khas

   1. Formulir Pemasangan

     -- Pemasangan benang aksial: Langsung meneng loro ujung menyang peralatan kanggo gerakan push-narik langsung

     -- Pemasangan braket sisih: Braket miniatur opsional kanggo instalasi lateral, cocok kanggo ayunan utawa nyopir sisih

   2. Skenario Aplikasi Khas

     -- 3C & Elektronika: Pengujian daya tahan tombol seluler, penjepit bagian plastik mikro, ejeksi & posisi chip

     -- Instrumentasi Presisi: Ngalih katup mini, posisi serat optik, mekanisme penyesuaian sing apik

     -- Otomasi Umum: Pemuatan / pembongkaran komponen mikro, peeling label ringan, aktuasi jig miniatur

     -- Peralatan Medis: Gerak teleskopik instrumen cilik, propulsi cairan mikro, rakitan posisi presisi

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore adhedhasar payload

     -- φ2.5 kanggo beban ≤50g; φ4 kanggo beban 50~100g. Simpen margin safety minimal 50% amarga karakteristik thrust kurang.

   2. Konfirmasi stroke

     -- Pilih stroke miturut jarak lelungan sing dibutuhake; prioritasake stroke sing luwih cendhek kanggo operasi frekuensi dhuwur sing stabil.

   3. Pilihan mode tumindak

     -- Akting tunggal (kanthi sufiks S): Push/tarik searah kanthi reset spring kanggo desain safety gagal daya

     -- Akting kaping pindho: Bidirectional precise linear driving tanpa spring bali

Ringkesan Siji Kalimat

     SOLH CJ1 ultra-miniatur pin silinder pneumatik kasedhiya ing spring bali siji lan pindho tumindak Varian karo φ2.5 / φ4 bolongan, Ultra-entheng desain kompak lan arah port udhara luwes, nyediakake kurang-thrust gerakan linear mikro, digunakake digunakake kanggo testing 3C, instruments tliti lan peralatan otomatis miniatur medical.
