CJ2K Series Stainless Steel Mini Silinder｜Tipe Rod Non-Rotasi

Merk: SOLH dening Richge Technology

Ringkesan produk

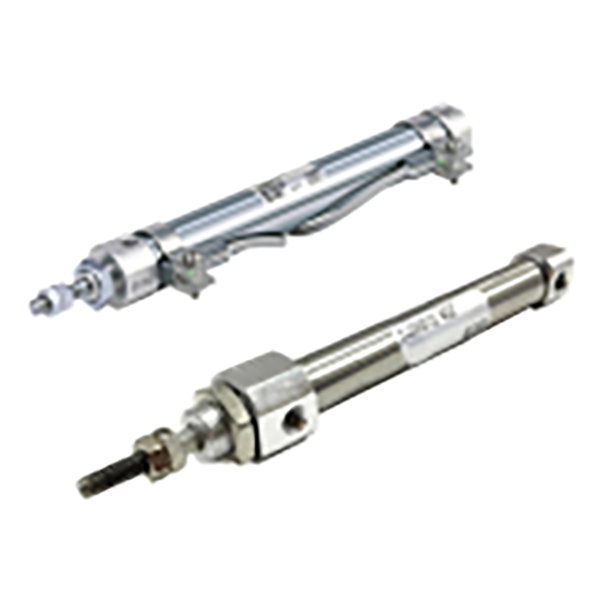

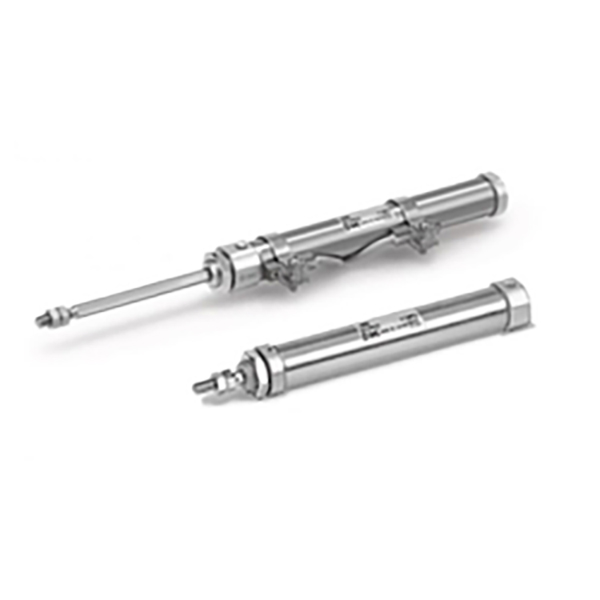

     Seri SOLH CJ2K yaiku silinder mini stainless steel rod non-rotating, asale saka kulawarga silinder mini CJ2. Fitur inti: Rod piston anti-rotasi heksagonal terintegrasi karo struktur pandhuan internal kanggo nyegah rod piston muter sajrone ekstensi & retraction. Becik kanggo stasiun tliti ngendi peralatan pungkasan kudu njaga posisi sudut tetep. Ngadopsi laras stainless steel 304, kompak lan entheng. Mendukung tiga mode operasi: akting ganda, akting tunggal spring return, akting tunggal spring extend. Ukuran bor: Φ10, Φ16. Bisa diganti kanthi dimensi kanthi CJ2K asli sing diimpor. Opsional dibangun ing ring Magnetik kompatibel karo M9BW ngalih Magnetik. Diadopsi kanthi akeh ing otomatisasi cilik, peralatan 3C, alat presisi lan aplikasi jig push.

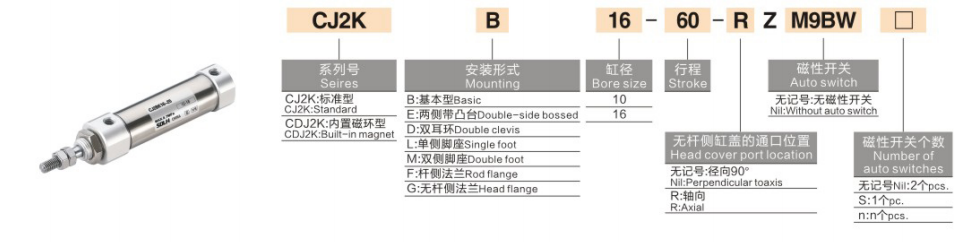

Penjelasan Coding Model Lengkap

   1. Tuladha Model: CJ2KB10-30SZ-M9BW-B

   2. Tuladha Urutan

    CJ2KB10-30SZ-M9BW

     -- Non-rotating mini silinder, dhasar soyo tambah, bore 10, stroke 30, single acting spring bali, built-in ring Magnetik, dilengkapi M9BW saklar Magnetik.

Struktur Inti & Kaluwihan Kinerja

   1. Batang piston heksagonal anti-rotasi mekanik (Keunggulan Inti)

     -- Rod piston cross-section heksagonal dicocogake karo bushing guide ngarep kanggo matesi rotasi circumferential.

     -- Akurasi anti-rotasi: Φ10 ≤ ± 1.5 °; Φ16 ≤ ±1°.

     --  ✅ Ngatasi masalah defleksi sing disebabake dening torsi gratis saka rod piston bunder biasa nalika mbalekake.

   2. 304 stainless steel tong minyak, kompak slim outline

     -- Tahan karat lan kinerja tahan kelembapan; struktur silinder ngirit papan instalasi nang lemari peralatan kompak.

   3. Multiple mode operasi kasedhiya

     -- Akting kaping pindho: Pasokan udara ing loro-lorone, dorongan stabil, luwih disenengi kanggo produksi massal sing terus-terusan

     - S Spring bali: Ngluwihi nalika energized, otomatis retract sawise mundhut daya

     - T Spring ngluwihi: Retract nalika energized, otomatis ngluwihi sawise mundhut daya kanggo ketemu syarat reset safety

   4. opsi soyo tambah macem

     -- Tipe dhasar, sikil gunung L, flange F, pindho clevis D. Ndhukung vertikal, horisontal lan kuwalik perakitan.

   5. Operasi bebas lenga

     - Pelumas tahan lama sing wis dilapisi ing njero, kompatibel karo udara kompres tanpa minyak garing kanggo operasi jangka panjang sing stabil.

   6. Deteksi posisi magnetik opsional

     -- Versi Z dilengkapi sembrani dibangun ing, kerjo bareng karo M9BW ngalih kanggo ngirim ngluwihi / mbatalake sinyal ing panggonan kanggo PLC kanggo kontrol interlock otomatis.

   7. Bantal karet standar

     - Bantalan bantalan karet sing dibangun ing ujung loro kanggo nyerep impact piston lan nyuda gangguan operasi.

Spesifikasi Teknis Standar

   1. Tekanan Output Teoritis @0.5MPa (N)

Comparison Pilihan: CJ2K Non-Puter VS Standard CJ2 Round Rod

    1. ✅ Luwih milih CJ2K ing kahanan kerja kasebut

     -- Jig datar, garpu shift utawa pin posisi sing dipasang ing ujung rod, defleksi beban dilarang;

     -- Perkakas indeksasi cilik, meksa workpieces nang guide grooves;

     -- Feed linear kamera & peralatan pengawasan sing mbutuhake amba pancet;

     -- Clamps flat disambungake menyang rod piston, torsi bakal nimbulaké macet materi utawa Gagal posisi.

   2. ❌ Skenario standar CJ2 sing bisa ditampa

     -- Ejection prasaja, push workpieces babak, ora watesan sudut ing mbukak, prioritas biaya.

3-Langkah Pilihan Guide

   1. Konfirmasi syarat anti-twist

     -- Perlengkapan datar / persegi kanthi alur posisi → Kudu milih versi non-puteran CJ2K.

   2. Pilih mode operasi

     -- Balesan terus-terusan & dorong maksimum → Akting ganda (tanpa sufiks S/T)

     -- Extend karo udhara, otomatis mundur sawise mati → S spring bali

     -- Retract karo udhara, otomatis metu sawise mati → T spring ngluwihi

   3. Ngatur sensor & soyo tambah

     -- Umpan balik posisi PLC dibutuhake: Tambah suffix Z (magnetik internal) + switch magnetik M9BW

     -- Pilihan pemasangan: Flange F kanggo instalasi pasuryan mburi; Kaki L kanggo pigura sisih soyo tambah; Dobel clevis D kanggo gerakan swing hinged

Skenario Aplikasi Khas

     -- 3C Automation: PCB flat jig pushing, posisi konektor ing slot

     -- Peralatan Inspeksi Optik: Pakan linear kamera kanthi sudut deteksi tetep

     -- Perkakas & Perlengkapan Cilik: Ejeksi benda kerja datar, pakan materi ing slot pandhuan

     - Mesin Pengemasan: Posisi karton sing rata, nyurung label cilik

     -- Bengkel otomatisasi laboratorium & lembab (barel anti karat stainless steel)

Referensi Sirkuit Pneumatik Standar

   1. Sirkuit Push Akting Ganda

     -- AFC Air Filter Regulator Lubricator → 4V210-06 5/2 Solenoid Valve → PU4 Tubing → CJ2KB16-60Z-M9BW

   2. Single Acting Spring Reset Circuit

     -- Regulator Tekanan AR → 3V210 3/2 Solenoid Valve → CJ2KB10-30SZ

Pancegahan kanggo Gunakake

     -- Ngindhari beban sisih radial sing berlebihan ing rod piston. Pasukan lateral nyepetake nyandhang bushing guide lan nyuda presisi anti-rotasi.

     - Pasang beban pungkasan kanthi coaxially kanggo nyilikake momen torsi.

     -- Pasang saringan udara AF ing hulu kanggo nyegah bledug macet ing rakitan pandhuan.

     -- Ngindhari operasi kacepetan dhuwur jangka panjang ing tekanan 0.7MPa; nggunakake bantalan karet kanthi lengkap.

     -- Versi segel karet fluorine sing bisa disesuaikan kanggo lingkungan korosif asam & alkali sing kuwat.

Ringkesan Satu Kalimat

     SOLH CJ2K stainless steel rod heksagonal non-puteran silinder mini menehi gerakan linear anti-twist tepat, kasedhiya ing dobel / siji varian akting karo macem-macem gaya soyo tambah, kompatibel karo M9BW Magnetik ngalih, aktuator sampurna kanggo testing 3C, inspeksi optik lan stasiun posisi jig tliti ngendi panyimpangan sudut dilarang.
