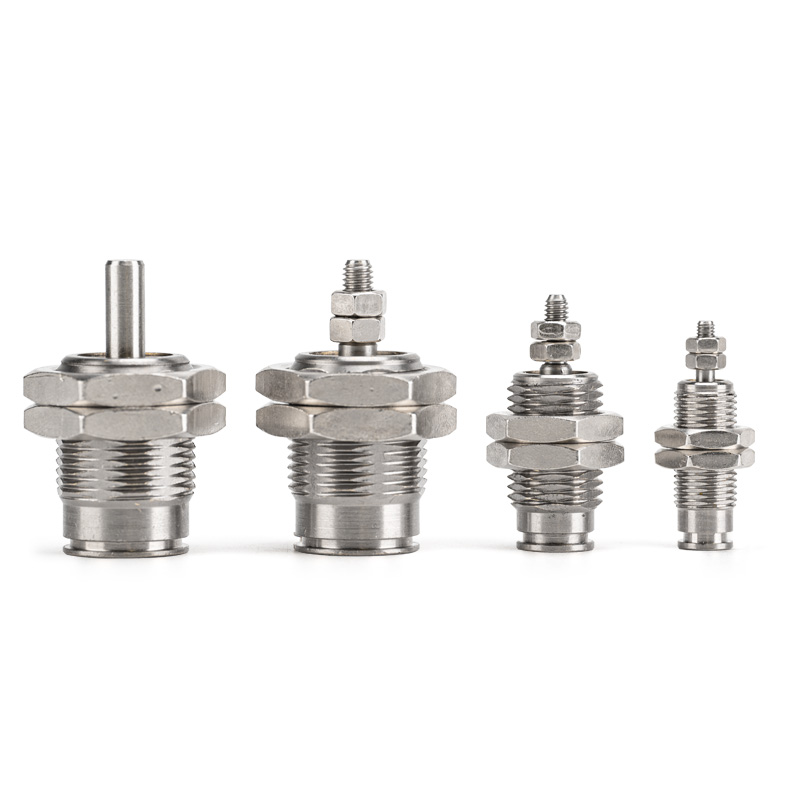

CJP Series Single Acting Pin Cylinder (Short-Stroke Micro Cylinder)

Merk: SOLH dening Richge Technology

Ringkesan produk

     Seri SOLH CJP yaiku silinder pin bali spring akting tunggal. Karakteristik inti: awak ultra-cendhek, tilas instalasi minimal, dorongan searah lan reset spring otomatis nalika dipotong udara. Cocog kanggo gerakan push-pull presisi unidirectional ing papan sing winates, beban entheng lan stasiun short-stroke frekuensi dhuwur. Iku model klasik kanggo miniatur aplikasi nyopir siji-arah.

Struktur Inti & Fitur Desain

     -- Mode Drive: Akting tunggal (mundur musim semi). Extend nalika udhara diwenehake; kanthi otomatis retract dening spring tanpa meksa online kanggo operasi aman.

     -- Ukuran Bore: Ø4 / 6 / 10 / 16mm, tutup kisaran muatan mikro nganti entheng (0,1 ~ 3kg).

     -- Struktur: Badan kuningan anodized keras, batang piston stainless steel, tanpa bantalan internal. Outline cendhak ekstra, kasedhiya kanggo panel soyo tambah utawa flush embedding nang peralatan.

     -- Jinis Gunung: Rong konfigurasi inti — Panel mount (B) lan Flush mount (S).

     -- Material & Sealing: Housing kuningan + segel NBR, operasi bebas minyak, kompatibel karo lingkungan sing resik & rada berminyak. Urip layanan mekanik ≥3 yuta siklus.

     -- Opsi Sensor: Varian CDJP kanthi cincin magnet sing dibangun, ndhukung siji saklar magnetik kanggo deteksi posisi sing luwih dawa.

Aturan Coding Model Lengkap

   1. Tuladha Model: CJPB6-10

   2. Tuladha Referensi Urutan Standar

     -- CJPB4-5: Bore 4, stroke 5, panel mount, tanpa cincin magnetik

     -- CDJPS10-15: Bore 10, stroke 15, flush embedded mount, magnet internal

     -- CJPB6-10H4: Bore 6, stroke 10, panel mount, sambungan push-in OD4

Spesifikasi Teknis Inti Universal (0.5MPa, Single Acting Spring Return)

Kaluwihan Kompetitif Inti

   1. Ultra-kompak outline ngirit papan instalasi

     - Badan cekak ekstra ndhukung semat siram ing mesin utawa pemasangan panel, ngethok ruang sing dikuwasani nganti 50% dibandhingake karo silinder standar, cocog kanggo stasiun sing sempit banget.

   2. Searah tikaman karo daya-mati reset

     -- Retraksi musim semi diaktifake yen pasokan udara mati. Aman kanggo clamping, ejection lan mungkasi posisi gerakan unidirectional.

   3. Tanggepan cepet & operasi frekuensi dhuwur sing stabil

     -- Sealing kurang gesekan tanpa bantal mbisakake muter konsisten ≥250cpm kanggo tugas bola-bali short-stroke.

   4. Operasi bebas minyak & umur layanan luwih dawa

     -- Cocog kanggo kahanan bengkel sing resik. Badan kuningan lan jaminan sealing awet ≥3 yuta siklus bebas pangopènan.

   5. Konfigurasi pemasangan fleksibel

     -- Panel lan siram dipasang dipasang kasedhiya; rod pungkasan bisa warata utawa dibunderaké kanggo cocog desain mechanical warna.

Pilihan Pemasangan & Aplikasi Industri Khas

   1. Formulir Pemasangan

     - Panel Mount (B): Flange tetep ing lumahing peralatan, trep kanggo push external & narik gerakan

     -- Flush Mount (S): Awak sing dipasang ing bolongan peralatan, mung batang piston sing katon kanggo ngirit ruang maksimal ing mesin.

   2. Skenario Aplikasi Khas

     -- 3C & Elektronika: Penjepit bagian mikro, ejeksi chip, penggerak jig miniatur, pengujian daya tahan tombol

     -- Instrumen Presisi: Ngoper katup mini, posisi serat, pangaturan apik instrumen, mandheg stroke cendhak

     -- Otomasi Umum: Loading / unloading frekuensi dhuwur, peeling label, transfer komponen mikro, clamping unidirectional

     -- Peralatan Medis: Ekstensi instrumen miniatur, propulsi cairan mikro, rakitan posisi presisi

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore adhedhasar payload

      -- Ø4 ≤0.3kg;Ø6=0.3~0.7kg;Ø10=0.7~2kg;Ø16=2~3kg. Reserve ≥50% safety margin.

   2. Konfirmasi stroke

     -- Stroke standar: 5/10/15mm. Stroke sing luwih cendhek ngasilake kinerja frekuensi dhuwur sing luwih stabil.

   3. Konfigurasi cocog

     -- Umpan balik posisi: Pilih CDJP kanthi magnet sing dibangun ditambah siji saklar M9B kanggo ngawasi posisi lengkap.

     -- Tata letak gunung: Gunung dipasang siram (S) kanggo instalasi peralatan internal; panel mount (B) kanggo Déwan lumahing.

Ringkesan Satu Kalimat

     SOLH CJP siji akting spring bali mikro pin silinder pneumatik nawakake ultra-singkat kompak awak karo panel lan flush ditempelake opsi soyo tambah; Versi CDJP ndhukung deteksi saklar magnetik, aktuator miniatur ekonomis sing cocog kanggo ejection short-stroke unidirectional, clamping lan tugas posisi ing 3C, instrumen presisi lan peralatan otomatisasi medis.
