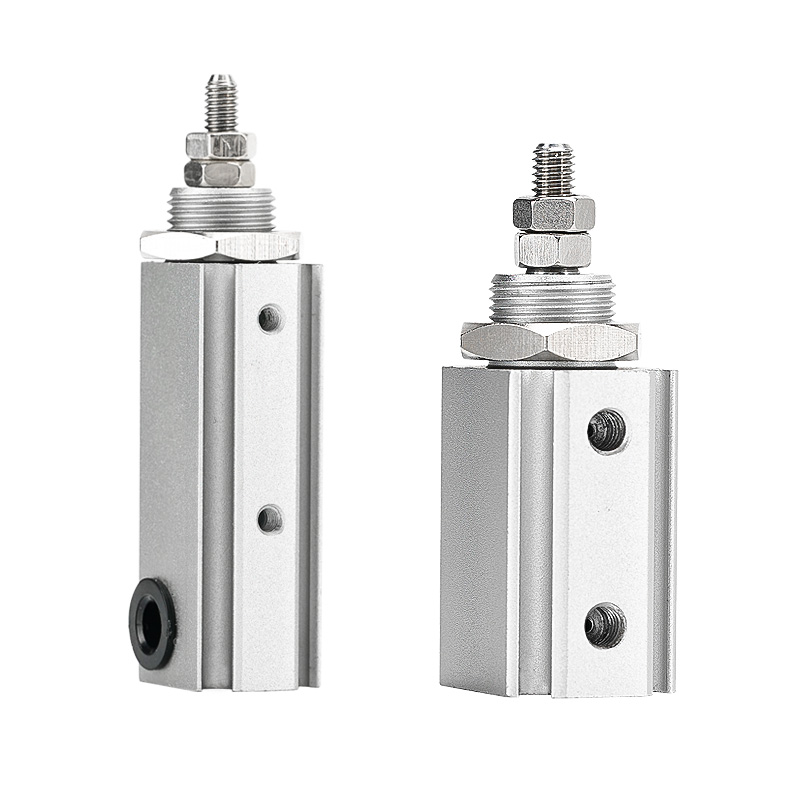

CJP2 Series Pin Cylinder (Double Acting)

CJP2 Series Double Acting Pin Cylinder (Compact Micro Cylinder)

Merk: SOLH dening Richge Technology

Ringkesan produk

     Seri SOLH CJP2 minangka silinder pin akting ganda kompak. Kaluwihan inti: awak ultra-cekak, struktur entheng, dorongan bidirectional stabil lan operasi frekuensi dhuwur sing dipercaya. Dirancang kanggo gerakan push-pull presisi bidirectional ing ruang terbatas, beban mikro medium lan stasiun otomatis siklus dhuwur. Iki minangka model utama kanggo aplikasi nyopir linier bidirectional mikro.

Struktur Inti & Fitur Desain

     -- Mode Drive: Akting kaping pindho (suplai udara kanggo stroke extension lan retract). Range bore: Ø4 / 6 / 10 / 16mm, nutupi muatan mikro nganti cilik.

     - Struktur: Badan aluminium sing diekstrusi (diupgrade saka versi kuningan tradisional), bobote 55% ~ 65% luwih entheng. Dilengkapi bantalan karet ing ujung loro kanggo nyuda impact lan gangguan.

     -- Pemasangan Versatile: 6 konfigurasi sing kasedhiya: jinis dhasar, panel mount, flange mount, foot mount, trunnion mount lan clevis mount kanggo instalasi multi-orientasi.

     - Kompatibilitas Sensor: Kabeh spesifikasi sing dibangun nganggo cincin magnetik, ndhukung instalasi rong saklar magnetik, kalebu Ø4 bore minimal & stroke 5mm tanpa braket tambahan.

     -- Material & Sealing: Hard anodized aluminium + NBR segel, operasi bebas lenga, cocok kanggo lingkungan resik utawa rada lengo. Urip layanan mekanik ≥3 yuta siklus.

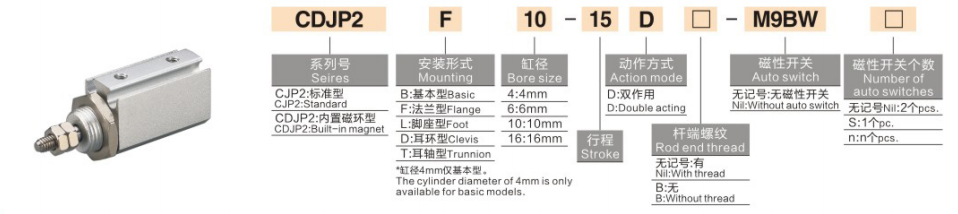

Aturan Coding Model Lengkap

  1. Tuladha Model: CDJP2B10-15D-M9B

   2. Tuladha Referensi Urutan Standar

     -- CJP2B6-20D: Bore 6, stroke 20, double acting basic type, no magnetic ring

     -- CDJP2F4-10D: Bore 4, stroke 10, panel mount, ring magnetik internal

     -- CDJP2B16-30D-2M9B: Bore 16, stroke 30, jinis dhasar, dilengkapi rong saklar M9B

Spesifikasi Teknis Inti Universal (@0.5MPa, Double Acting)

Kaluwihan Kompetitif Inti

   1. awak entheng Ultra-cekak

     - Dawane sakabèhé disingkat 6~9.5mm dibandhingake karo model CJP warisan, bobote suda 55%~65%, sampurna kanggo tata letak instalasi ultra-dikurung.

   2. Output bidirectional stabil

     - Desain akting kaping pindho tanpa spring bali. Dorong bidirectional 30% ~ 50% luwih dhuwur tinimbang silinder akting tunggal sing padha, cocog kanggo muatan 100g ~ 5kg.

   3. Frekuensi dhuwur & operasi gangguan kurang

     -- Bantal karet + sealing kurang gesekan. Kacepetan operasi 50 ~ 500mm / s, stabil ing ndhuwur 200cpm, gangguan impact ≤60dB.

   4. Multiple soyo tambah & standar ring Magnetik lengkap

     -- 6 formulir pemasangan adaptasi karo tata letak perkakas sing kompleks. Ring Magnetik dilengkapi kanggo kabeh ukuran, malah minimal Ø4 bolongan ndhukung dual ngalih Magnetik kanggo trep posisi ngawasi.

   5. Desain bebas lenga & umur layanan dawa

     - Kompatibel karo jalur produksi sing resik. Awak aluminium hardened lan segel tahan nyandhang njamin operasi stabil liwat ≥3 yuta siklus.

Pilihan Pemasangan & Aplikasi Industri Khas

    1. Formulir Pemasangan

     -- Tipe Dasar (B): Pungkasi fiksasi aksial benang eksternal kanggo push-pull lurus

     -- Tipe Panel (F): Awak sing dipasang ing panel peralatan kanggo tata letak ultra-tipis

     -- Tipe Flange (L): Fixing flange sisih rod kanggo aplikasi beban vertikal

     -- Tipe Kaki (T): Gunung sikil ngisor kanggo push-pull lateral horisontal

   2. Skenario Aplikasi Khas

     -- Elektronika 3C: Grip komponen mikro, ejeksi chip, tes daya tahan tombol, nyopir jig miniatur

     -- Peralatan Presisi: Ngalih katup mikro, posisi serat, pangaturan apik instrumen, aktuasi panggeser miniatur

     -- Otomasi Umum: Loading / unloading frekuensi dhuwur, peeling label, transfer workpiece short-stroke

     -- Piranti Medis: Gerakan teleskopik instrumen cilik, propulsi cairan mikro, rakitan posisi presisi

Perbandingan Pilihan: CJP2 VS CJ1 VS CJP Micro Cylinders

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore adhedhasar payload

     -- Ø4 ≤0.5kg;Ø6=0.5~1kg;Ø10=1~3kg;Ø16=3~5kg. Cadangan ≥30% margin safety.

  2. Konfirmasi stroke

     -- Pilih stroke miturut lelungan sing dibutuhake; prioritasake stroke sing luwih cendhek kanggo siklus frekuensi dhuwur sing stabil.

   3. Konfigurasi cocog

     -- Kontrol loop tertutup posisi: Nglengkapi rong saklar magnetik M9B kanggo umpan balik posisi bidirectional.

     -- Tata letak instalasi: Tipe panel (F) kanggo peralatan sing dipasang; jinis dhasar (B) kanggo perakitan Utas aksial.

Ringkesan Satu Kalimat
