CKG1 (CKP1) Series Clamp Cylinder | Rod-Dipasang Heavy-Duty Cylinder karo Ngalih Anti-Magnetik

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Bedane Struktur Inti

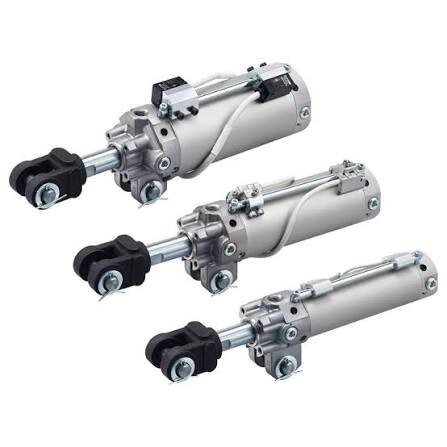

     Seri SOLH CKG1 / CKP1 minangka silinder clamping tugas abot sing dipasang ing rod sing dirancang khusus kanggo welding lan lingkungan gangguan magnetik sing kuwat. Kasedhiya ing ukuran bolongan φ40/50/63mm karo stroke standar kiro-kiro saka 50mm kanggo 200mm, seri iki dilengkapi saklar Magnetik medan magnet anti-kuwat asli ndhukung soyo tambah 3-arah. Nampilake struktur entheng kompak, operasi stabil ing interferensi magnetik sing kuat, gaya clamping abot lan kacepetan gerakan sing bisa diatur, bisa ditrapake kanggo peralatan welding busur / spot welding, fixing alat mesin lan stasiun clamping heavy-load otomatis. Seri iki dipérang dadi rong model: CKG1 karo standar dibangun ing dering Magnetik lan CKP1 karo daya dhuwur dibangun ing Magnetik dering kanggo syarat anti-Magnetik beda.

1.1 Divisi Fungsional Seri

     • CKG1 (Standard Magnetic Ring): Dicocogake karo D-P3DWA / D-P4DW ngalih anti-magnetik. Cocog kanggo lingkungan Magnetik kuwat biasa lan arc welding splash-bukti skenario. Kode cipratan-bukti opsional: -XC88 / -XC89 / -XC91, ngirimaken kinerja anti-gangguan biaya-efektif lan stabil kanggo stasiun welding conventional.

    • CKP1 (Dering Magnetik Daya Dhuwur): Dilengkapi dering magnetik kuat sing dibangun lan kompatibel karo switch anti-magnetik D-P79WSE / D-P74L / Z. Nyedhiyakake kemampuan interferensi anti-magnetik sing luwih kuat lan induksi sinyal sing luwih stabil, cocog kanggo kahanan kerja las kanthi medan magnet sing dhuwur lan frekuensi dhuwur.

1.2 Struktur Unik Rod-dipasang

     Rod pemasangan saklar magnetik dirancang sacara integral ing sisih rod piston, ndhukung instalasi 3 arah (ndhuwur / kiwa / tengen). Tata letak sing dipasang ngindhari gangguan peralatan lan tabrakan mekanik, njamin kabel fleksibel lan deteksi sinyal stabil ing tata letak peralatan las kompak.

1.3 Nganyarke Kompak & Desain sing bisa diganti

     Struktur awak silinder sing dioptimalake nyuda dawa sakabèhé kanthi 7mm kanggo model CKP1-40, kanthi nyuda bobot sakabèhé 7%. Model φ63-150mm bobote mung 1,82kg. Dimensi instalasi sing bisa diijolake kanthi seri CK1 tradisional lawas, nyadari panggantos langsung lan nganyarke tanpa ngowahi struktur peralatan.

1.4 Tugas abot & Kinerja Awet

     Ngadopsi struktur sing bisa dikontrol bidirectional kaping pindho kanthi penyangga udara pindho mburi standar kanggo clamping stabil lan ngeculake gerakan. Rod piston ngalami perawatan plating krom sing keras, lan awak silinder nganggo proses anodisasi sing keras, nyadari resistensi nyandhang lan resistensi dampak. Desain bebas lenga cocog karo lingkungan sing resik lan kahanan kerja las sing atos kanthi pangopènan sing sithik.

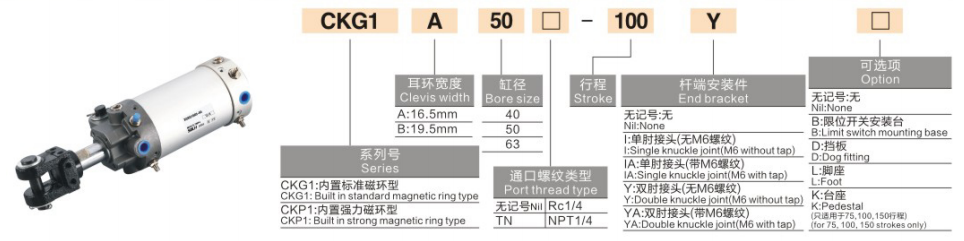

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

  1. Tuladha Model Khas: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Tuladha Tatanan Standar

     • Konfigurasi Magnetik Standar CKG1: CKG1A63-50YZ-P4DWL (Standar dering magnetik, 16.5mm ambane mripat, φ63 bolongan, 50mm stroke, rod-dipasang, karo P4DWL anti-magnetik switch)

     • Konfigurasi Magnetik Dhuwur Dhuwur CKP1: CKP1B40-75Z-P79WSE (Dering magnetik daya dhuwur, ambane mripat abot 19,5mm, lubang φ40, stroke 75mm, dipasang ing rod, kanthi saklar anti-magnetik kelas dhuwur P79WSE)

3. Parameter Teknis Umum (20 ℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi dhasar

     • Mode operasi: Double-acting (bidirectional controllable clamping / release)

     • Rentang Tekanan Kerja: 0,05~1,0MPa; Bukti Tekanan: 1.5MPa

     • Suhu sekitar: -10 ℃ ~ 60 ℃ (karo saklar Magnetik); -10 ℃ ~ 70 ℃ (tanpa saklar)

     • Kacepetan Operasi Piston: 50~300mm/s (regulasi kacepetan thread, awak silinder non-protruding)

     • Mode Buffer: Penyangga udara pindho mburi standar; buffer udara pindho mburi opsional (-X1515)

     • Mode Lubrication: Operasi bebas lenga

     • Fitur Ngalih Magnetik: Desain medan magnet anti-kuwat profesional, instalasi rod-dipasang eksklusif 3 arah

3.2 Gaya Clamping Teoritis (Unit: kN @0.5MPa)

3.3 Bobot Produk (Satuan: kg @100mm Stroke)

4. Pencocokan Saklar Magnetik Anti-Kuwat (Kauntungan Inti saka Tipe Dipasang Rod)

     Instalasi & Kaluwihan Lingkungan: Struktur rod switch terpadu ndhukung instalasi 3 arah sing sewenang-wenang, kanthi efektif ngindhari akumulasi slag welding lan gangguan mekanik. Ngalih sing cocog nganggo desain splash-proof lan bledug-bukti profesional, kanthi adaptasi kanggo lingkungan kerja welding sing atos lan rumit kanthi output sinyal sing stabil lan dipercaya.

5. Skenario Aplikasi Khas

     • Stasiun Welding Fixture: Specialized kanggo busur welding lan titik welding workpiece clamping, splash-proof positioning lan welding tooling fixing. Desain anti-magnetik lan anti-cipratan profesional ngrampungake masalah drift lan kegagalan sinyal ing lingkungan magnetik sing kuwat.

     • Pusat Alat Mesin & Mesin: Ditrapake kanggo mbenakake workpiece abot, clamping jamur lan posisi presisi short-stroke. Pasukan penjepit sing dhuwur lan kapasitas anti-defleksi sing apik njamin toleransi pangolahan sing stabil.

     • Stasiun Tugas Heavy Otomatis: Cocog kanggo clamping pallet abot, transfer watesan lan posisi mekanisme flipping. Iki menehi aksi siklik sing konsisten lan stabil kanthi resistensi gangguan lingkungan sing kuwat.

     • Area Kerja Medan Magnetik Kuwat: Sampurna kanggo stasiun sing cocog karo elektromagnet, clamping cedhak motor frekuensi dhuwur lan posisi ing zona gangguan magnetik kuwat. Ngalih anti-magnetik khusus njamin sinyal posisi sing dipercaya 100%.

6. CKG1 vs CKP1 Series Comparison cepet

7. 3-Langkah Pandhuan Pilihan cepet

   1. Pilihan Ukuran Bore: Pilih ukuran bore adhedhasar beban clamping nyata. Tindakake aturan: gaya clamping teoritis ≥ beban nyata × 1,5 faktor safety. φ40 kanggo beban entheng, φ50 kanggo beban medium, φ63 kanggo kahanan kerja sing abot.

   2. Pilihan Stroke: Stroke standar kisaran saka 50mm kanggo 200mm. Simpen 5 ~ 10mm wates stroke ekstra miturut dhuwur workpiece kanggo nyegah gangguan mechanical sak tumindak clamping.

   3. Cocog Konfigurasi

￮ Ring Magnetik & Ngalih: Pilih CKG1 + P4DW kanggo lingkungan welding biasa; pilih CKP1 + P79WSE kanggo stasiun welding frekuensi dhuwur lan gangguan dhuwur.

￮ Spesifikasi Lebar Mata: C=12.5mm kanggo papan instalasi sempit; A = 16.5mm kanggo panggunaan umum standar; B=19.5mm kanggo skenario clamping abot.

Ringkesan Siji Kalimat

     SOLH CKG1 / CKP1 seri rod-dipasang silinder clamp tugas abot minangka solusi pneumatik anti-magnetik profesional kanggo industri welding, nampilaken instalasi switch 3-arah, operasi bebas lenga, buffer udara standar lan ukuran instalasi diijolke. CKG1 nyedhiyakake kinerja magnetik anti-AC sing larang regane, dene CKP1 sing ditingkatake menehi kemampuan anti-interferensi AC / DC sing unggul, sing cocog kanggo clamping abot sing stabil ing lingkungan magnetik lan welding sing kuwat.
