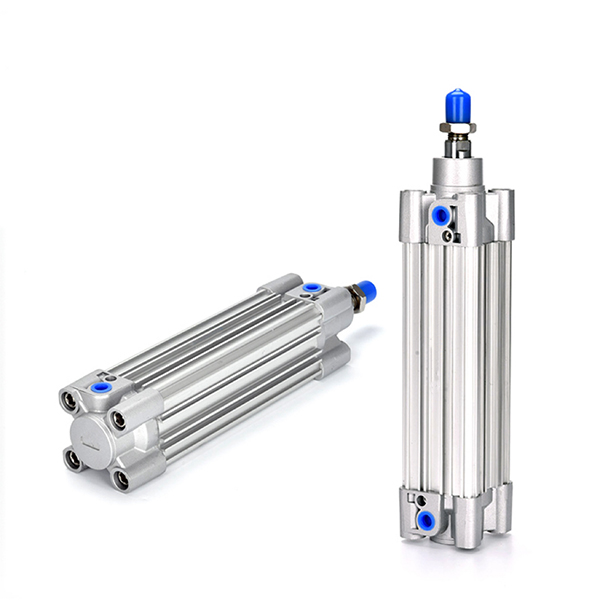

CP96S Series ISO15552 Standard Pneumatic Cylinder (Dual Heavy-Duty Cushion)

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH CP96S seri tie rod silinder tundhuk karo ISO15552 / VDMA24562 standar internasional. Ngadopsi tong minyak profil aluminium sing dilengkapi sistem bantalan ganda (bantal udara sing bisa diatur + bantalan penyangga karet). Nduwe gangguan sing sithik, kaku sing dhuwur, cocog kanggo aplikasi otomatisasi tugas abot kanthi kacepetan dhuwur, frekuensi dhuwur lan long-stroke. Pertukaran mekanik langsung karo seri CP96S asli.

Struktur Inti & Fitur Desain

   1. Struktur: Profil tong minyak karo dibangun ing rod dasi, 15% korek saka silinder rod dasi tradisional. Bantal dobel nyerep impact pungkasan lan nyuda gangguan operasi.

   2. Material: Hard anodized aluminium tong minyak, dhuwur-kekuatan tutup mburi, krom hard piston rod. Nyandhang-tahan lan umur layanan dawa.

   3. Varian Operasi

     -- CP96S: Model standar akting ganda rod tunggal

     -- CP96SD (seselan W): Double rod pindho tumindak, kinerja anti-torsion banget

     -- Suffix -S: Dibangun ing ring Magnetik kanggo ngalih Magnetik

   4. Sistem bantalan: Bantal udara + penyangga komposit karet, sampurna kanggo 50 ~ 1000mm / s kanthi kacepetan dhuwur.

   5. High Rigidity: Precision machined tutup mburi, deflection rod piston cilik, resistance mbukak nutup kerugian kuwat.

   6. Sensor alur: Reserved slot kanggo M9B, A93 seri ngalih Magnetik.

   7. Interchangeability: ISO15552 ukuran standar, kompatibel karo SE, SAI, aksesoris seri DNC.

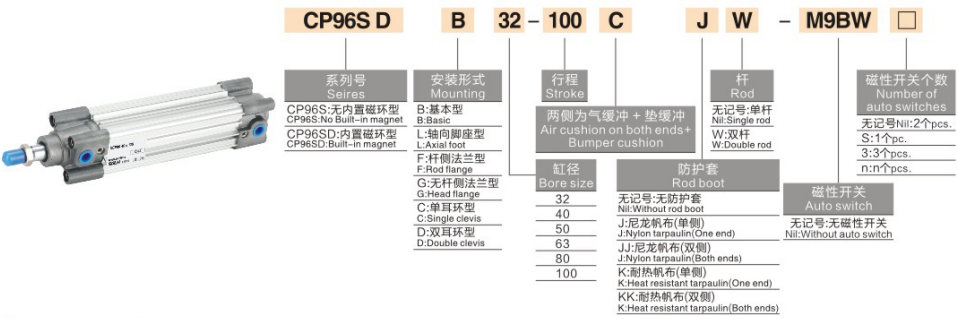

Aturan Coding Model Lengkap

   1. Tuladha Model:CP96SB40-100W-S

   2. Tuladha Tatanan Standar

     -- CP96SB50-200-S: Bore50, stroke200, batang tunggal, tipe dasar dengan magnet

     -- CP96SF63-150W: Bore63, stroke150, dobel rod, rod sisih flange gunung

Spesifikasi Teknis Inti

Tekanan Teoretis & Daya Tarik @0.5MPa (Batang Tunggal, Unit:N)

Jinis Pemasangan & Model Turunan

   1. Mounting Pilihan

     -- Dasar, kaki gunung, ngarep/mburi flange, siji/dobel clevis.

   2. Seri Turunan Utama

     -- CP96S / CP96SD: Batang tunggal & model batang ganda

     -- CP96SK: Silinder khusus suhu dhuwur

     -- CP96SR: Batang piston baja tahan karat kanggo lingkungan korosi entheng

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore: Ngitung tikaman dibutuhake, cadangan ≥50% safety margin; prioritas CP96S kanggo kacepetan dhuwur & kurang swara dikarepake.

   2. Konfirmasi Stroke: Nambahake margin safety 10 ~ 20mm; stroke standar maks 800mm, disesuaikan nganti 2000mm.

   3. Konfigurasi cocog

     -- Umpan balik posisi: Pilih -S model magnet karo M9B/A93 ngalih Magnetik;

     -- Pemasangan: L kaki gunung kanggo beban abot horisontal; F flange kanggo instalasi vertikal;

     -- Lingkungan khusus: Pilih CP96SK kanggo suhu dhuwur, CP96SR kanggo kondisi korosif.

Ringkesan Satu Kalimat

     SOLH CP96S ISO15552 tie rod cylinder dilengkapi bantalan udara & karet ganda, gangguan kacepetan dhuwur, kapasitas beban anti-offset sing kuwat, aktuator linier tugas abot sing cocog kanggo peralatan otomatisasi ekspor frekuensi dhuwur.
