CQ2 Series Compact Thin Pneumatic Cylinder

Merk: SOLH dening Richge Technology

Ringkesan produk

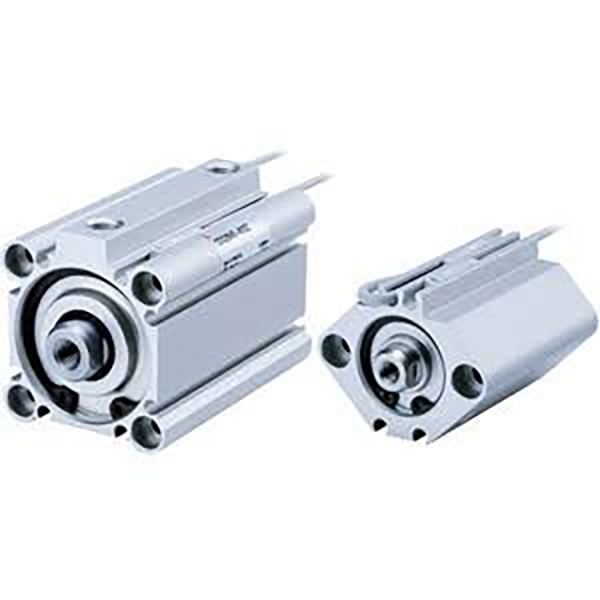

     SOLH CQ2 seri kothak silinder tipis kompak, kanthi diijolke karo standar CQ2 asli. Awak Ultra-cekak, dawa suda dening 50% vs standar dasi rod silinder. Range bolongan lengkap φ4 ~ 200mm, digunakake kanggo clamping, pushing lan posisi ing kemasan, otomotif, elektronik lan otomatisasi umum.

Struktur & Fitur Utama

     -- Square awak aluminium ultra-tipis, lumahing anodized hard, rigidity dhuwur;

     -- Batang piston dilapisi krom, entheng lan awet;

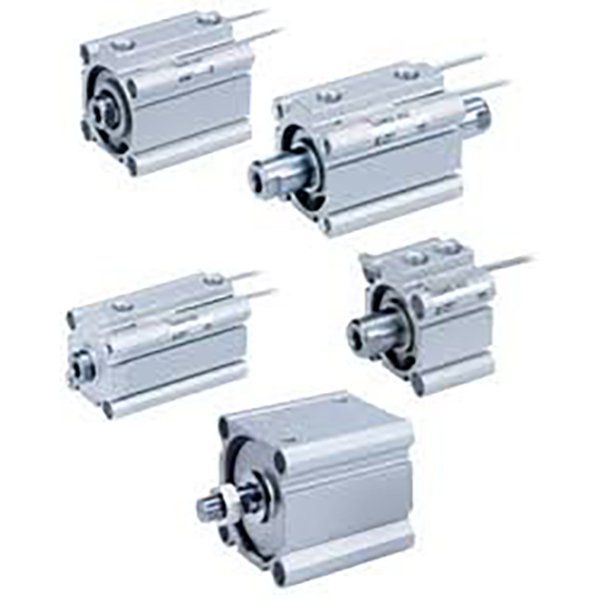

     -- Multiple varian: single rod, twin rod, non-rotating rod, air cushion, ultra-short stroke version;

     - CDQ2 dibangun ing magnet kanggo deteksi posisi; alur sensor multi-sisi, ngalih ora protrude;

     -- Bumper karet standar, bantalan udara opsional kanggo operasi kacepetan dhuwur;

     - Segel gesekan sing sithik karo reservoir minyak, operasi bebas minyak, umur layanan ≥5 yuta siklus.

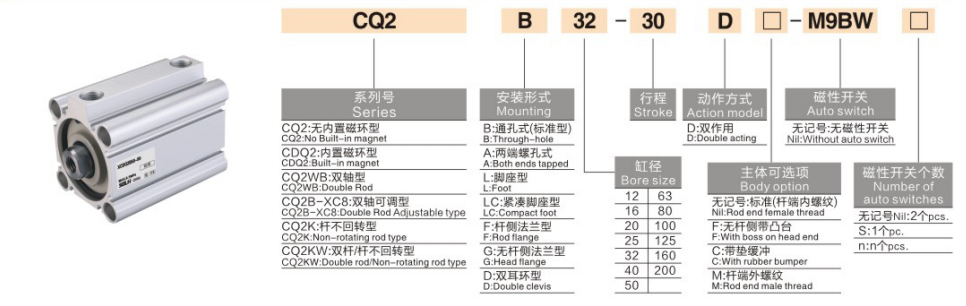

Aturan Coding Model

   1. Tuladha: CDQ2B25-50Z-M9B

     -- C: Magnetik internal (CDQ2); ora C = non-magnetik CQ2

     -- DQ2: Jeneng seri

     -- B = batang tunggal; W = batang kembar; K = non-rotating rod; KW = rod anti-rotasi kembar

     -- 25: Ukuran bolongan 4~200 mm

     -- 50: Dawane stroke

     -- Z: Struktur standar entheng anyar

     ---C: Pilihan bantalan udara

     -- M9B: Ngalih Magnetik

Spesifikasi Teknis

Tekanan Teoretis & Daya Tarik @0.5MPa (Batang Tunggal)

Ringkesan Satu Kalimat

     SOLH CQ2 silinder pneumatik tipis kompak universal nutupi bolongan lengkap φ4 ~ 200mm, varian struktur sing sugih karo bantalan udara opsional lan rod anti-rotasi, aktuator short-stroke sing paling akeh digunakake kanggo peralatan otomatisasi ngirit ruang.
