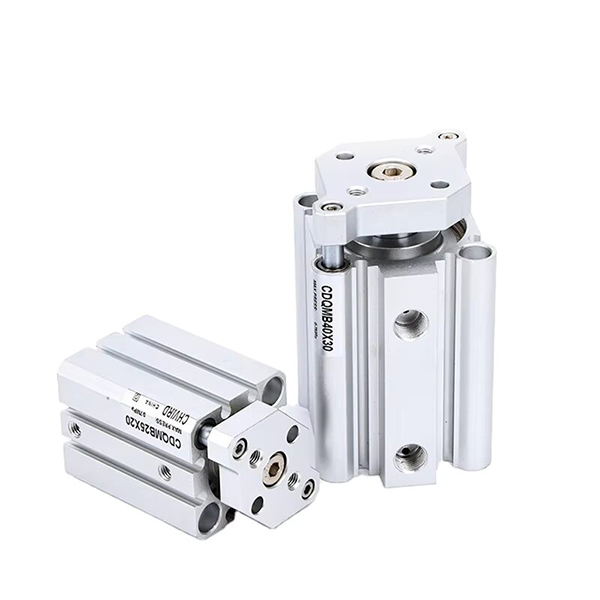

CQM Series Dipandu Thin Pneumatic Cylinder

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH CQM seri dhuwur rigidity dipandu silinder tipis, diimpor karo CQM / CDQM impor. Dibangun ing rod guide pindho adhedhasar struktur silinder tipis CQ2. Ngapikake resistensi beban lateral lan kinerja anti-rotasi. Dawane awak padha karo CQ2, ora ana pandhuan eksternal tambahan sing dibutuhake. Ukuran pemasangan sing kompatibel karo CQ2 / CQS, digunakake kanggo posisi presisi, clamping lan push kanthi beban sisih.

Struktur & Fitur Utama

     - Badan silinder tipis terpadu + rod panuntun dobel paralel, piring dipasang ing mburi ngarep;

     -- Tong aluminium anodized hard, rod piston dilapisi krom & rod panuntun;

     -- Varian: CQM (non-magnetik), CDQM (magnet dilengkapi), CQM-XB24 versi umur dawa;

     -- Kapasitas beban lateral 2~4 kaping luwih dhuwur tinimbang silinder CQ2 standar, toleransi rotasi ≤±0.2 °;

     -- Buffer karet standar ing ujung loro, ora ana pilihan bantalan udara;

     - CDQM built-in magnet kanggo deteksi saklar magnetik, instalasi sensor fleksibel.

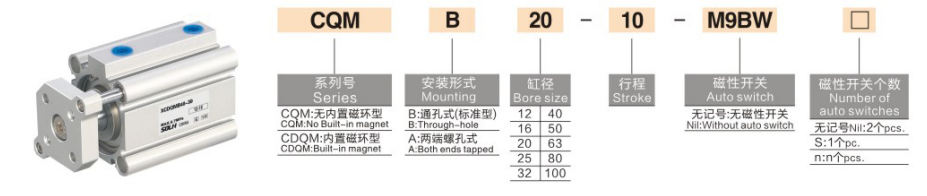

Aturan Coding Model

   1. Tuladha: CDQMB20-50-M9B

     -- C: Built-in magnet (CDQM); kosong = non-magnetik (CQM)

     -- DQM: Kode seri kanggo silinder tipis dipandu

     -- B/A: Tipe pemasangan; B = liwat bolongan; A = bolongan tapped pungkasan

     -- 20: Ukuran Bor: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Dawane stroke 5~100mm

     -- M9B: Pilihan ngalih magnetik

Spesifikasi Teknis

Tekanan Teoretis & Daya Tarik & Beban Lateral Maks @0.5MPa

Ringkesan Siji Kalimat

     SOLH CQM seri terpadu rod guide rod silinder pneumatik lancip karo anti-twist banget lan kapasitas mbukak lateral dhuwur, aktuator tliti sampurna kanggo ngganti standar CQ2 silinder kanggo otomatis clamping lan aplikasi posisi.
