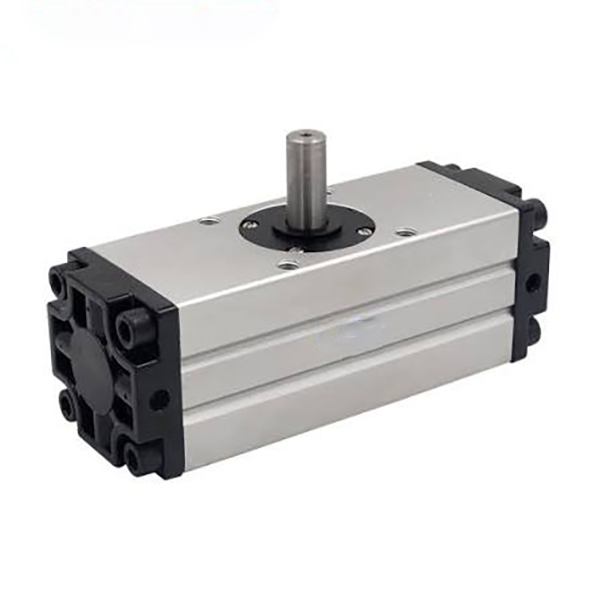

CRA1 Series Rack & Pinion Rotary Cylinder | Sedheng & Heavy Tugas Dhuwur Torsi Swing Cylinder

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

     SOLH CRA1 seri punika medium profesional lan heavy-tugas rak & pinion silinder rotary dibangun kanggo gerakan oscillating torsi dhuwur. Nampilake transmisi rak-lan-pinion dual-piston, bantalan udara sing bisa diatur opsional, macem-macem gaya pemasangan lan macem-macem jinis poros output, silinder iki nutupi ukuran bolongan saka φ30 nganti φ100. Cocog banget karo skenario beban abot 10-50kg kalebu flipping workpiece, nyopir katup industri lan indeksasi stasiun abot, dadi solusi puteran kaku dhuwur kanggo jalur produksi otomatis abot.

  1.1 High-Rigidity Rack & Pinion Drive

     Ngadopsi struktur transmisi rak-lan-pinion sinkron dual-piston, silinder kasebut ngasilake output torsi sing kuat lan kekakuan struktur sing luar biasa. Backlash sakabèhé dikontrol ing ≤1 °, dene versi φ30 bore entuk nol backlash. Iki njamin akurasi posisi baleni ultra-dhuwur lan gerakan rotasi sing stabil ing kahanan beban sing abot.

  1.2 Output Torsi Super Dhuwur

     Struktur transmisi sing dioptimalake nyadari kinerja torsi sing unggul ing industri. Model bore φ100 maksimal ngasilake torsi 108N·m ing tekanan udara 0.5MPa, kanthi lengkap nyukupi panjaluk torsi dhuwur kanggo rotasi benda kerja sing abot, nyopir katup gedhe lan indeksasi peralatan tugas berat.

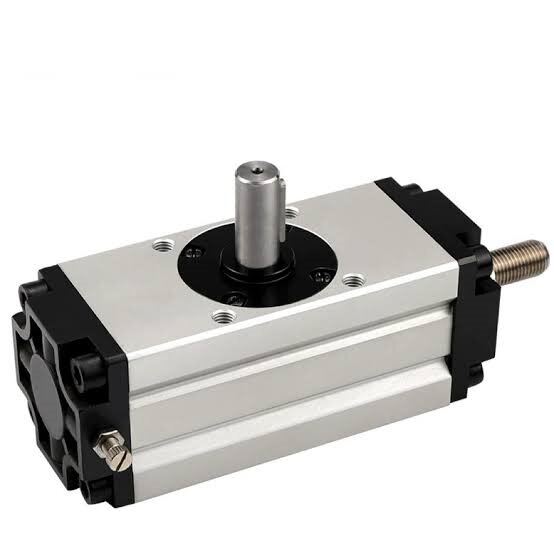

  1.3 Bantalan Udara sing bisa diatur

     Z-jinis dilengkapi struktur buffer udara luwes dual-mburi, kang èfèktif nyerep impact inersia sak operasi wiwitan-mandeg frekuensi dhuwur, nyuda getaran mechanical lan swara mlaku, lan nglindhungi peralatan lan workpieces nalika nambah stabilitas operasi sakabèhé lan urip layanan.

  1.4 Macem-macem Mounting & Shaft Pilihan

     • Gaya Pemasangan: Basic (B), Foot (L), Flange (F) opsional, ndhukung instalasi fleksibel kanggo struktur peralatan beda lan tata ruang.

     • Jinis Poros: Single shaft (S), Dual shaft (W), Keyed shaft (Y) kasedhiya, kompatibel karo macem-macem cara sambungan mbukak lan syarat transmisi torsi anti-slip.

  1.5 Struktur Kompak & Awet

     Struktur optimized sing ditingkatake nyuda jembar awak kanthi 14% dibandhingake karo model lawas tradisional, ngirit ruang instalasi kanthi signifikan. Dirancang karo alur sensor dual-sisih kanggo soyo tambah fleksibel saka D-M9 seri ngalih Magnetik. Awak silinder anodized hard lan komponen sealing tahan nyandhang dhuwur njamin operasi stabil jangka panjang.

  1.6 Lenga-Free & Long Service Umur

     Desain operasi bebas lenga standar cocog karo bengkel sing resik lan kahanan kerja industri umum tanpa pangopènan pelumasan tambahan. Segel tahan nyandhang premium lan awak silinder anti karat ngluwihi umur kerja sing terus-terusan kanggo operasi siklik sing kerep.

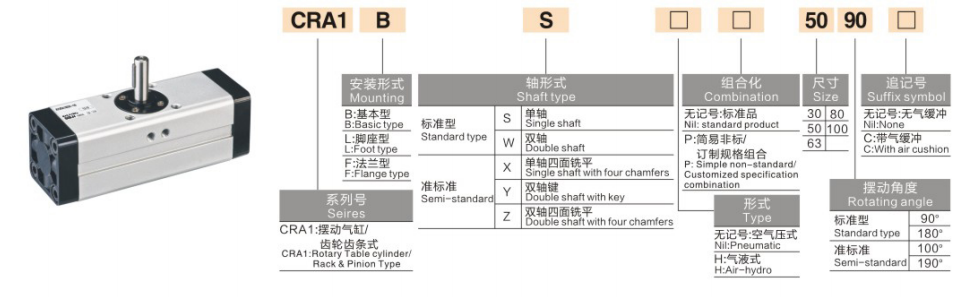

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

  1. Tuladha Model Khas: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Tuladha Tatanan Standar

     • Model Non-Buffer Standar: CRA1BS50-90 (φ50 bore, 90° swing, single shaft, basic type, no magnetic ring)

     • Model Buffer Tugas Berat: CDRA1BL80-180Z (φ80 bore, 180° swing, dual shaft, foot mounting, magnetic ring & dual air cushion)

3. Parameter Teknis Umum (20 ℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi dhasar

     • Mode operasi: Rak pindho tumindak & drive pinion

     • Fluida Kerja: Udara tekan (operasi bebas lenga)

     • Suhu sekitar: 0 ℃ ~ 60 ℃ (lingkungan bebas es)

     • Rentang Tekanan Kerja: 0,1 ~ 1,0MPa; Bukti Tekanan: 1.5MPa

     • backlash: ≤1° (φ30 bore entuk nol backlash)

     • Swing Angle Toleransi: 0~+4°

     • Mode Buffer: Bantal udara non-buffer / Dual-end adjustable (jinis Z)

     • Ngalih Magnetik: Kompatibel karo seri D-M9, dual-sisi alur soyo tambah

  3.2 Tabel Parameter Kinerja Utama (@0.5MPa)

4. Konfigurasi Inti & Pedoman Pilihan

  4.1 Pamilihan Ukuran Bore (Adhedhasar Torsi & Beban)

     • φ30: Output torsi 3.5N·m, cocok kanggo aplikasi mikro medium-load (≤10kg) kayata switching katup cilik lan indeksasi stasiun miniatur.

     • φ50: 9,3N·m torsi output, becik kanggo cahya-sedheng mbukak (10-20kg) workpiece 90 ° flipping lan arah posisi.

     • φ63: 17,0N·m torsi output, sampurna cocog medium-loading (20-30kg) heavy station steering lan tugas rotasi komponen.

     • φ80: 32,0N·m torsi output, ditrapake kanggo medium-heavy mbukak (30-40kg) perkakas gedhe lan fixture rotary posisi.

     • φ100: 108N·m output torsi super dhuwur, darmabakti kanggo heavy-load (40-50kg) rotasi mechanical lan industri gedhe katup nyopir skenario.

  4.2 Pilihan Angle Swing

     • Sudut Standar 90°: Dirancang kanggo sudhut tengen flipping lan setir vertikal, digunakake digunakake ing workpiece loading / unloading lan ngoper stasiun orthogonal.

     • Sudut Standar 180°: Cocog kanggo rotasi setengah siklus lan flipping workpiece lengkap, nyadari posisi stasiun bidirectional lan operasi reversing.

     • Sudut Khusus 100° / 190°: Custom ngarepke non-standar kanggo peralatan khusus lan syarat gerakan stasiun pribadi.

  4.3 Buffer & Pilihan Konfigurasi Fungsional

     • Z Bantal Udara: Wajib kanggo kahanan kerja frekuensi dhuwur lan tugas abot, kanthi efektif ngilangi impact pungkasan, nyetabilake akurasi posisi lan nyuda gangguan operasi.

     • CDRA1 Versi Ring Magnetik: Dering magnet sing dibangun kanggo instalasi switch seri D-M9, ndhukung umpan balik sinyal posisi wektu nyata lan kontrol linkage PLC otomatis.

     • Cocokake Tipe Shaft: Poros tunggal (S) kanggo aplikasi universal umum; poros dual (W) kanggo nyopir sinkron bidirectional; poros keyed (Y) kanggo dhuwur anti-torque lan anti-slip panjaluk sambungan.

5. Skenario Aplikasi Khas

     • Benda Kerja Berat Flipping: Reliable 90 ° / 180 ° flipping lan posisi kanggo 10-50kg workpieces ing alat mesin lan baris conveyor otomatis, karo rigidity dhuwur lan backlash kurang kanggo gerakan baleni pas.

     • Industrial Valve Driving: Applied kanggo mbukak otomatis lan nutup lan remot kontrol katup pipa diameteripun gedhe kayata klep kupu lan werni klep, nyediakake stabil dhuwur-torsi pasukan nyopir.

     • Indeksing Otomatis Tugas Berat: Digunakake kanggo indeksasi tliti 90 ° / 180 ° lan posisi tetep saka tabel rotary abot lan peralatan perkakas ing stasiun perakitan lan deteksi.

     • Joints Robot abot: Serves minangka unit nyopir Rotary kanggo joints robot abot lan end-effectors, patemon dhuwur-kaku lan dhuwur-munggah syarat swing tepat.

     • Logistik & Peralatan Kemasan: Becik kanggo kothak materi abot lan pallet setir, numpuk lan posisi, nyesuekake kanggo long-term dhuwur-load heavy-load kahanan kerja siklik.

6. 3-Langkah Pandhuan Pilihan cepet

     1. Konfirmasi Bore: Ngitung torsi nyata adhedhasar bobot workpiece lan radius rotasi kanthi faktor safety ≥2. Pilih φ30 kanggo ≤10kg, φ50 kanggo 10–20kg, φ63 kanggo 20–30kg, φ80 kanggo 30–40kg, φ100 kanggo 40–50kg.

     2. Konfirmasi sudut: Pilih 90 ° kanggo sudut tengen / flipping, 180 ° kanggo setengah siklus reversing, lan 100 ° / 190 ° ngarepke khusus kanggo panjaluk gerakan selaras.

     3. Konfirmasi Fungsi: Nglengkapi bantalan udara Z kanggo operasi beban abot frekuensi dhuwur; pilih versi magnetik CDRA1 kanggo kontrol umpan balik sinyal; nganggo poros kunci Y kanggo sambungan anti-slip torsi dhuwur.

Ringkesan Siji Kalimat

     SOLH CRA1 seri rak & silinder puteran pinion ngirim torsi super dhuwur, backlash ultra-rendah lan kinerja buffer udara opsional, nyediakake dhuwur-kaku, solusi puteran presisi stabil lan awet kanggo 10-50kg medium lan heavy-tugas flipping industri, indeksasi lan aplikasi nyopir katup.
