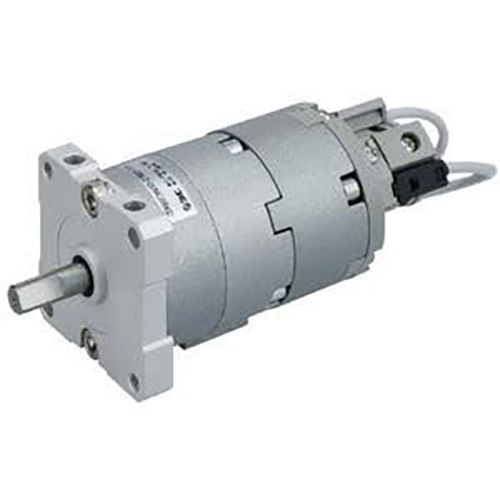

CRBU2 Series Free Mount Vane Type Rotary Actuator

Merk: SOLH dening Richge Technology

Posisi Produk & Fitur Struktur Inti

     SOLH CRBU2 seri mini vane-jinis rotary swing cylinder dirancang kanggo winates-space tliti stasiun rotary, nampilaken free multi-arah soyo tambah, ultra-tipis awak entheng, nol gear backlash lan amba amba ayunan. Ukuran bore kasedhiya: 10/15/20/30/40, karo siji / pindho vane opsi kanggo ketemu macem-macem cahya mbukak panjaluk flipping rotary.

 1. Inti Design Highlights

     -- Vane direct drive (S single vane / D double vane): Ora ana transmisi gear, nol backlash, rotasi lancar lan posisi ultra-tepat

     -- Full free mounting silinder outline: Mountable ndhuwur / ngisor / kiwa / tengen / aksial tanpa tambahan soyo tambah kurung; 12% luwih entheng tinimbang CRB2 kanggo tata letak peralatan kompak sing padhet

     -- Range sudut ayunan lengkap: Baling-baling tunggal 90°/180°/270°; Baling-baling ganda 90°/100°, ayunan baling-baling tunggal maksimal nganti 270°

     -- Tata letak pipa ganda: Port sisih standar (tanpa sufiks) / port aksial (sufiks E) kanggo cocog karo tata letak rute pipa sing beda

     -- Modul fungsi sing bisa ditambahi: Unit pangaturan sudut W opsional & cincin magnet sing dibangun kanggo instalasi switch magnetik; ora ana bagean protruding radial kanggo ngirit ruang kabinet

     -- Sistem sealing kebocoran rendah premium: Segel komposit khusus kanthi mandeg posisi sing dipasang, kebocoran internal ultra-rendah, operasi bebas minyak sing cocog kanggo lingkungan produksi sing resik

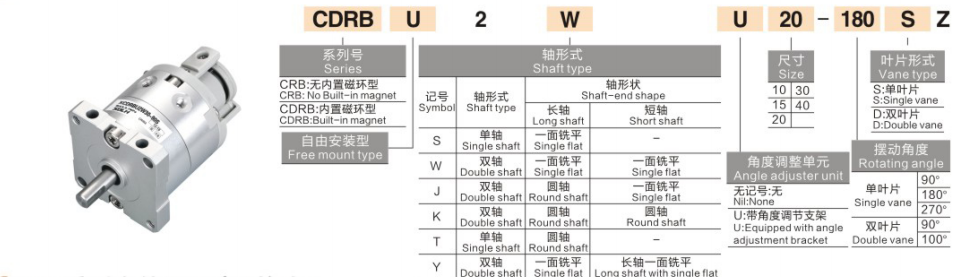

Aturan Penamaan Model Lengkap

  1. Tuladha Model: CRBU2WU20-180SE-M9BW

 2. Tuladha Referensi Urutan Standar

     - Port sisi baling-baling tunggal standar: CRBU2-20-180S

     -- Kanthi sudut nyetel + pindho vane: CRBU2W30-90D

     -- Port aksial + switch magnetik: CRBU2-15-270SE-M9B

Spesifikasi Teknis Universal Standar (Tekanan Uji: 0.5MPa)

  1. Parameter Kinerja Umum

     -- Rentang tekanan operasi: Ukuran 10/15: 0,2 ~ 0,7MPa; Ukuran 20/30/40: 0.15~1.0MPa

     - Suhu operasi sekitar: 5 ~ 60 ℃ (ora ana icing ing pipa udara)

     -- Akurasi posisi baleni sudut: ± 0,01 °, rotasi stabil nol backlash

     -- Buffer ing: Ora ana; absorber kejut external configurable kapisah

     - Energi kinetik impact sing diidini: 0,00015 ~ 0,04J (mundhak kanthi proporsional kanthi ukuran bolongan)

     -- Persyaratan pelumasan: Desain bebas lenga sing wis dilumuri pabrik

  2. Tabel Torsi Output Teoretis (Unit: N·m @0.5MPa)

  3. Bobot & Referensi Dimensi Sakabèhé (spesifikasi 180°)

Kaluwihan Kompetitif Inti

  1. Multi-arah free soyo tambah ngirit papan

     -- Badan Gamelan silinder bisa diatasi kanthi sekrup ing permukaan apa wae tanpa kurung; 12% awak luwih entheng, pilihan optimal kanggo pigura peralatan terpadu sing kompak banget

  2. Zero backlash posisi sudut ultra-tepat

     -- Drive vane langsung ngilangi reresik meshing gear, rotasi ultra-lancar kanthi akurasi baleni ± 0,01 ° kanggo stasiun kontrol sudut presisi sing ketat

  3. Wide luwes swing sawetara karo unit mandeg opsional

     -- Baling-baling tunggal maksimal 270° ayunan; Modul pangaturan sudut W mbisakake stroke sing bisa diatur tanpa wates 0 ~ 240 °, penyetelan sudut multi-stasiun sing trep

  4. Double vane ngirim torsi tikel ing outline podho rupo

     - Dimensi njaba sing padha, model baling-baling ganda D nyedhiyakake torsi kaping pindho saka baling-baling tunggal S kanggo nangani beban puteran sing luwih dhuwur

  5. Long layanan urip struktur sealing lenga-free

     -- Sealing komposit gesekan sing sithik, umur layanan luwih saka 5 yuta siklus switching, kompatibel karo bengkel biasa lan jalur produksi sing resik tanpa bledug

Metode Pemasangan & Aplikasi Industri Khas

  1. Loro Formulir Pemasangan Utama

     -- Pemasangan awak langsung: Sekrup ngunci ing permukaan silinder, instalasi aksial / radial bisa ditindakake, disassembly cepet & panggantos

     -- Pemasangan gabungan piring datar tambahan: Ndandani horisontal utawa vertikal liwat piring dipasang, cocog kanggo efektor mburi robot, sisih peralatan & instalasi sing didhelikake ndhuwur

  2. Skenario Aplikasi Khas

     -- 3C Electronics Automation: Mini komponen flipping, posisi rotary kamera, jig angle switching, stasiun inspeksi rotary indexing

     -- Garis Perakitan Presisi: Mekanisme puteran pengencang sekrup, pangaturan sudut crimp terminal, benda kerja ringan 180° turnover

     -- Mesin Pengemasan: Rotasi baffle material, penyetelan sudut sing dipasang ing label, feed rotary short-stroke

     -- Peralatan Otomasi Umum: Saklar putar lawang peralatan, saklar stasiun produksi, rotasi bolak-balik beban ringan frekuensi tinggi

Perbandingan Pilihan: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

3-Langkah Pandhuan Pilihan Cepet

  1. Pilihan ukuran bore adhedhasar beban torsi

     -- Hitung torsi kerja nyata, pilih model kanthi margin safety torsi 50%:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Pilihan jinis Vane

     -- Beban torsi sithik entheng → S baling-baling tunggal; Beban puteran abot dhuwur → D baling-baling ganda (output torsi ganda)

  3. Konfigurasi cocog

     -- Penyetelan sudut sing dibutuhake: Tambah unit pangaturan sudut W (0~240 ° tanpa wates sing bisa diatur)

     -- Umpan balik sinyal posisi PLC: Nglengkapi saklar magnetik M9B/M9BW kanggo ndeteksi watesan rotasi rong arah

     -- Panjaluk rute pipa: Kosong kanggo port sisih standar, sufiks E kanggo port udara tengah aksial

Ringkesan Siji Kalimat

     SOLH CRBU2 free mount vane rotary cylinder fitur instalasi sewenang-wenang tanpa braket, presisi nol backlash ± 0,01 °, opsi torsi baling tunggal/dobel ganda lan tata letak port udara sisih / aksial, kanthi adjuster sudut W opsional lan saklar magnetik M9BW, solusi kompak sing entheng kanggo 3C, perakitan presisi lan stasiun flipping beban rotary.
