Merk: SOLH dening Richge Technology

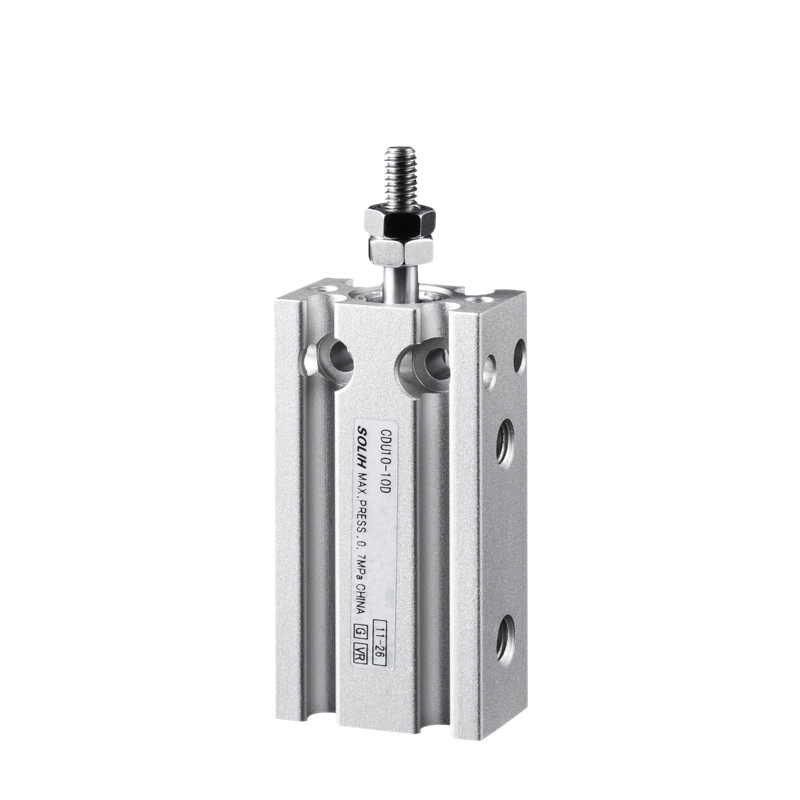

SOLH CU/CDU seri persegi panjang blok free mount silinder. bolongan pemasangan multi-lumahing mbisakake instalasi langsung ing sembarang orientasi tanpa kurung. Desain kompak ultra-tipis sing akeh digunakake kanggo push-loading, clamping lan posisi ing peralatan otomatisasi kanthi papan instalasi sing winates.
|
Model |
Fitur |
Aplikasi |
| CU |
Tanpa ring magnet, ora bisa pas karo ngalih Magnetik |
Proyek sing sensitif biaya tanpa umpan balik posisi |
| CDU |
Magnet sing dibangun, ndhukung sensor magnetik CMSH / DMSH |
Perlu deteksi posisi ngluwihi / mundur |
| CUK/CDUK |
Batang piston non-rotating |
Sudut workpiece kudu tetep, nyegah rotasi poros |
| CUW/CDUW |
Rod piston kembar, guide terpadu, anti-torsion |
Aplikasi kanthi beban sisih & gaya offset |
-- Multi-arah soyo tambah: Instal saka ngisor, sisih utawa mburi pasuryan, nyimpen soyo tambah krenjang;
-- Badan persegi panjang langsing, 40% luwih tipis tinimbang silinder tie rod standar;
-- Multiple struktur: rod tunggal standar, rod anti-rotasi, rod dipandu pindho;
-- Versi magnet sing dibangun ing (CDU) kanthi slot sensor sing bisa diatur;
-- Bantalan pelumas dhewe, operasi terus-terusan tanpa lenga;
-- Pad penyangga karet tetep kanggo nyuda impact lan gangguan.
1. Tuladha:CDU16×30S
-- CDU: Jeneng seri, C = magnet sing dibangun; K = non-rotating rod; W = batang kaping pindho
-- 16: Ukuran bolongan (mm): 6,10,16,20,25,32
-- 30: Dawane stroke (mm)
-- S: Spesifikasi standar
|
Paramèter |
Spesifikasi |
| Ukuran Bore |
6,10,16,20,25,32 mm |
| Stroke Standar |
5 ~ 60 mm |
| Tipe Akting |
Tumindak kaping pindho (standar); siji tumindak spring bali / metu ngluwihi |
| Tekanan Operasi |
Akting kaping pindho: 0.05 ~ 0.7MPa; Tunggal akting: 0.15 ~ 0,7 MPa |
| Tekanan Bukti |
1,05 MPa |
| Suhu |
-10 ~ 60 ℃ (ora ana es ing udhara) |
| Kacepetan Piston |
50~500 mm/s |
| Bantal |
Buffer karet tetep ing ujung loro |
| Benang Port |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Lubrication |
Operasi tanpa lenga |
|
Lubang (mm) |
Dorong / Tarik Area |
0.2MPa |
0.4MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C & semikonduktor jig mikro, stopper, tekan pas;
-- Clamping otomatisasi umum, posisi lan ngalih materi;
-- Perkakas omah & perakitan hardware; peralatan ngurutake beban ringan kemasan.
SOLH CU / CDU silinder pneumatik free mount persegi dowo ndhukung multi-sudut bracketless instalasi, karo non-puteran lan pindho dipandu varian rod, digunakake digunakake kanggo short-stroke cahya-tugas automation posisi lan clamping.
