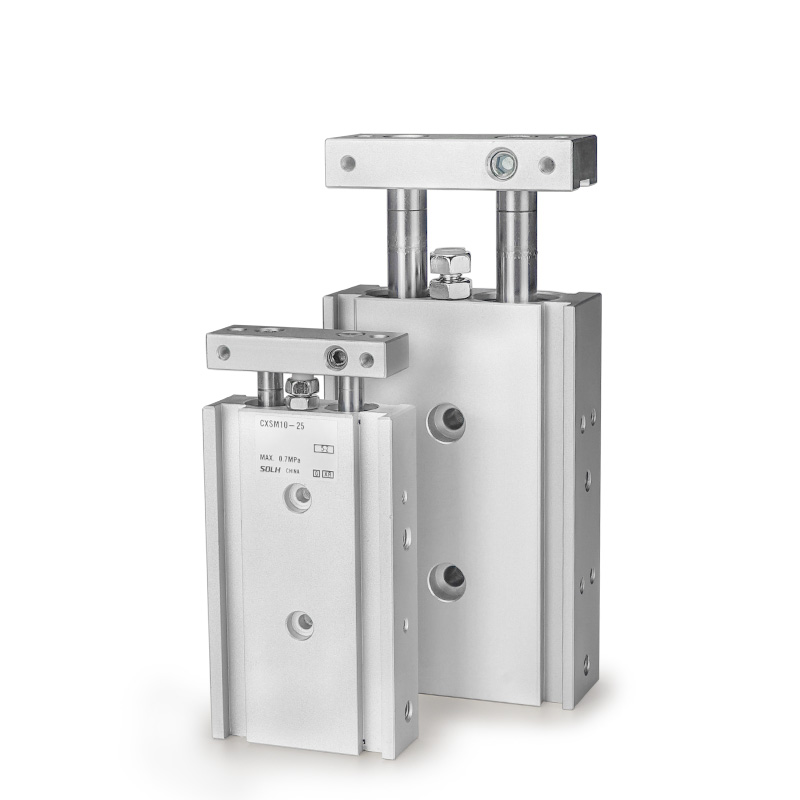

CXS Series Dual Rod Cylinder

CXS Series Twin Rod Cylinder | Silinder Pneumatik Kompak Rotasi Zero-Rotasi Dhuwur

Merk: SOLH dening Richge Technology

Gambaran Umum Produk & Struktur Inti

     Seri SOLH CXS minangka silinder kembar tipe tipis sing dhuwur-kaku sing nganggo struktur piston ganda lan rod ganda sing terintegrasi. Nampilake rod dobel coaxial lan nyopir dual-piston sinkron, menehi dobel meh dobel dibandhingake karo silinder tunggal, dipasangake karo kinerja rotasi nol ± 0.1 ° ultra-tepat. Kanthi kaku sing apik lan resistensi beban lateral sing kuwat, silinder iki ora mbutuhake aksesoris penuntun tambahan, sing cocog kanggo gerakan linear kanthi presisi tinggi kayata pick-and-place, transfer material, posisi lan tekanan cahya ing ruang otomatis sing kompak.

Kaluwihan Struktural Inti

• Dual Piston & Dual Guide Rod Integrasi: Konfigurasi bantalan geser opsional (M) lan bantalan bal (L) kanthi dimensi sakabèhé universal, kompatibel karo macem-macem kahanan kerja lan anggaran biaya.

• Desain Magnetik & Buffer Standar: Dibangun ing ring Magnetik (standar Z suffix) cadangan posisi kanggo instalasi saklar Magnetik langsung tanpa kurung ekstra. Dual-mburi karet buffer rawuh minangka standar; buffer online opsional kanggo model bolongan gedhe kanggo ngilangke impact kacepetan dhuwur.

• Dibangun ing High Rigidity: Struktur rod kembar terintegrasi ningkatake stabilitas struktural sakabèhé, kanthi efektif nolak beban lateral lan eksentrik, njamin akurasi gerakan linier sing stabil lan bisa diulang.

Klasifikasi Subseri Inti (Tipe Bantalan & Batang)

Seri CXS nyakup patang model mainstream, sing cocog karo skenario kerja kanthi kecepatan rendah, presisi kacepetan dhuwur lan skenario kerja liwat rod bilateral kanggo peralatan otomatisasi kompak.

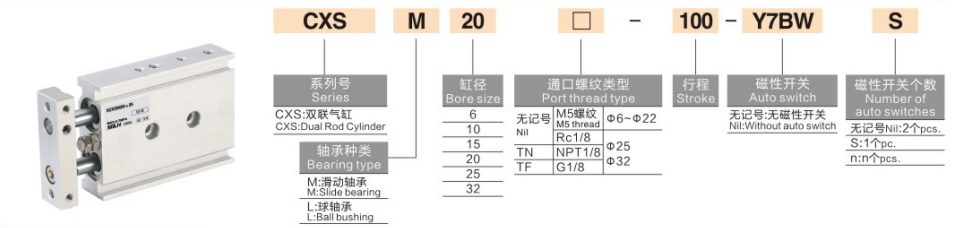

Aturan Penamaan Model Lengkap

Tuladha Model: CXSM20-50Z-M9B

1. Naming Kode Definition

1. Kode Seri: CXS + bantalan & tipe batang (M / L / WM / WL)

2. Ukuran Bore: 6 / 10 / 15 / 20 / 25 / 32mm (rentang bore standar lengkap)

3. Stroke Standar: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (stroke maks: 100mm)

4. Buffer & Konfigurasi Ring Magnetik

￮ Z: Konfigurasi standar (built-in magnetic ring + dual-end rubber buffer, kompatibel karo instalasi saklar magnetik)

￮ AZ: Buffer udara (mung kanggo φ20/25/32 bolongan gedhe, kanggo skenario anti-dampak kacepetan dhuwur & beban abot)

￮ Ora ana sufiks Z: Tipe non-magnetik (instalasi saklar magnetik ora kasedhiya)

5. Ngalih Magnetik: Pilihan D-M9B, D-A93, D-M9N lan model liyane; langsung diinstal ing guide rod sisih grooves tanpa krenjang soyo tambah

6. Kunci Piranti (Opsional): R (retract end lock), P (extend end lock)

Parameter Teknis Standar Umum

(Kondisi tes standar: 20 ℃ suhu normal, hawa garing)

• Mode operasi: Dobel-akting dual-piston nyopir sinkron (dobel thrust output)

• Rentang Tekanan Kerja: 0.1 ~ 0.7MPa (tekanan kerja minimal: 0.1MPa)

• Tekanan Bukti: 1,05 MPa

• Suhu sekitar: -10 ℃ ~ 60 ℃ (lingkungan konvensional bebas es)

• Kacepetan operasi: 30~300mm/s (jinis kacepetan dhuwur CXSL nganti 400mm/s)

• Akurasi Anti-Rotasi: ± 0.1° (presisi ultra-dhuwur, meh nol torsi)

• Mode Buffer: Dual-mburi karet buffer minangka standar; buffer udara (AZ) opsional kanggo φ20/25/32 bores

• Ukuran Piping Port

￮ φ6/10/15: M5×0.8

￮ φ20/25/32: Rc1/8

• Metode Pemasangan: Pemasangan 3 sisi (ngisor / ndhuwur / sisih), instalasi fleksibel adaptasi karo macem-macem tata letak peralatan kompak

Data Tegangan & Tegangan Teoretis (@0.5MPa, Unit: N)

Struktur piston pindho nyedhiyakakepasukan output pindho dibandhingake karo silinder siji-piston saka ukuran bolongan padha

Pandhuan Pilihan Cepet

1. Pilihan Tipe Bearing & Rod: Pilih CXSM kanggo kahanan kerja tahan nyandhang lan abot; pilih CXSL kanggo kacepetan dhuwur lan operasi ultra-lancar; nganggo CXSWM / CXSWL kanggo output liwat-rod bilateral lan panjaluk operasi dual-sisi.

2. Pilihan Konfigurasi Magnetik: Pilih sufiks Z kanthi dering magnet sing dibangun kanggo deteksi posisi stroke; ngilangi sufiks Z kanggo skenario aplikasi non-magnetik.

3. Pilihan Konfigurasi Buffer: Nglengkapi buffer udara AZ kanggo kahanan kerja kanthi kacepetan dhuwur, long-stroke lan dampak dhuwur; nganggo buffer karet standar kanggo skenario umum konvensional.

4. Pilihan Bore & Stroke: Konfirmasi ukuran bolongan miturut syarat tikaman lan beban; sawetara stroke standar 5 ~ 100mm karo watesan stroke maksimum 100mm.

Ringkesan Siji Kalimat

     Silinder rod kembar seri SOLH CXS nduweni output dobel piston dobel, presisi rotasi nol ± 0,1 °, resistensi beban lateral sing dhuwur lan buffer udara opsional, dadi solusi nyopir presisi dhuwur sing larang regane kanggo stasiun posisi, penet lan transfer otomatis kompak.
