CXSJ Series Compact Twin Cylinder | Ultra-Slim Double Piston Double Rod Cylinder

Merk: SOLH dening Richge Technology

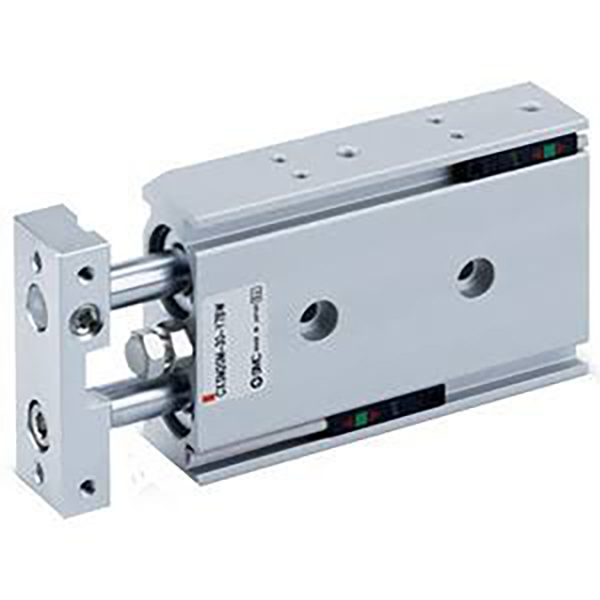

Gambaran Umum Produk & Struktur Inti

Seri SOLH CXSJ minangka versi ultra-kompak saka silinder kembar CXS standar. Ngadopsi struktur terpadu pindho piston lan pindho guide-rod, iku ngirimdobel tikaman dibandhingake karo silinder siji lan entuk akurasi rotasi nul ± 0,1 °. Dioptimalake kanthi dawa sing luwih cendhek, ambane luwih sempit lan bobote luwih entheng tinimbang model CXS tradisional, seri CXSJ nduweni fitur pemasangan sing luwih fleksibel lan dirancang khusus kanggo pamilih lan panggonan, transfer materi, posisi presisi lan aplikasi penet beban entheng ing ruang otomatisasi ultra-dikurung.

Kaluwihan Struktural Inti

• Dual Piston & Dual Guide Rod Integrasi: Konfigurasi bantalan geser opsional (M) lan bantalan bal (L) kanthi dimensi sakabèhé universal, daya tahan keseimbangan, presisi lan biaya kanggo kahanan kerja sing beda-beda.

• Base Ngalih Magnetik Reversibel: Ndhukung instalasi 4-arah tanpa gangguan struktural, mbisakake deteksi posisi multi-sudut fleksibel lan adaptasi pemasangan kiwa/tengen simetris.

• Buffer Standar & Desain Magnetik: Dilengkapi buffer karet dual-mburi kanggo bantalan stabil; ring Magnetik dibangun ing (Z suffix) dilindhungi undhang-undhang kanggo instalasi ngalih Magnetik. Ora ana pilihan buffer udara (AZ), buffer karet minangka panyerepan kejut standar.

• Desain Porting Dual kanggo Bores Cilik: φ6 lan φ10 ukuran bolongan ndhukung dual axial lan piping sisih, nemen ngoptimalake tata letak pipa ing tata peralatan Ultra-kompak.

Klasifikasi Subseri Inti (Tipe Bantalan & Batang)

Seri CXSJ nyakup papat model inti kanggo cocog karo skenario kerja sing abot, presisi kacepetan dhuwur lan skenario kerja output kaping pindho, entuk jangkoan lengkap panjaluk otomatisasi kompak.

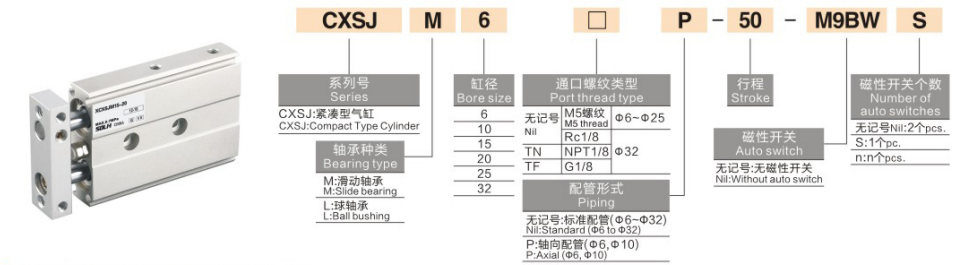

Aturan Penamaan Model Lengkap

Tuladha Model: CXSJL20-50Z-M9B

1. Naming Kode Definition

1. Kode Seri: CXSJ + bantalan & tipe batang (M / L / WM / WL)

2. Ukuran Bore: 6 / 10 / 15 / 20 / 25 / 32mm (rentang bore standar lengkap)

3. Stroke Standar: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100mm (stroke maks: 100mm)

4. Buffer & Konfigurasi Ring Magnetik

￮ Z: Konfigurasi standar (built-in magnetic ring + dual-end rubber buffer, kompatibel karo instalasi saklar magnetik)

￮ Ora ana sufiks Z: Tipe non-magnetik (saklar magnetik ora kasedhiya)

￮ Cathetan: seri CXSJ mung ndhukung buffer karet, ora buffer online (AZ) pilihan

5. Ngalih Magnetik: D-M9B opsional, D-A93, D-M9N; langsung diinstal ing grooves sisih karo 4-arah kompatibilitas basa malik

6. Kunci Piranti (Opsional): R (retract lock), P (extend lock)

Parameter Teknis Standar Umum

(Kondisi tes standar: 20 ℃ suhu normal, hawa garing)

• Mode operasi: Dobel-acting dual-piston driving (dobel thrust output)

• Rentang Tekanan Kerja: 0.1~0.7MPa (φ6: minimal 0.15MPa; φ10~φ32: minimal 0.1MPa)

• Tekanan Bukti: 1,05 MPa

• Suhu sekitar: -10 ℃ ~ 60 ℃ (lingkungan bebas es)

• Kacepetan operasi: 30~800mm/s (jinis kacepetan dhuwur CXSJL nganti 800mm/s; CXSJM 30~600mm/s)

• Akurasi Anti-Rotasi: ± 0,1° (presisi torsi nul, konsisten karo seri CXS standar)

• Mode Buffer: Mung buffer karet dual-end (ora ana pilihan buffer udara)

• Ukuran Piping Port

￮ φ6 / φ10: M5×0.8 (dukungan axial & side dual piping)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (pipa sisih mung)

• Metode Pemasangan: 3-sisi soyo tambah (ngisor / ndhuwur / sisih); basa bisa dibalèkaké ndhukung instalasi kiwa lan tengen simetris

Data Tegangan & Tegangan Teoretis (@0.5MPa, Unit: N)

Struktur piston pindho nyedhiyakakepasukan output pindho dibandhingake karo silinder siji-piston saka ukuran bolongan padha

CXSJ vs CXS inti Bèntenipun Comparison

CXSJ minangka versi CXS ultra-kompak sing ditingkatake, dioptimalake khusus kanggo skenario otomatisasi ruang sempit

Pandhuan Pilihan Cepet

1. Pilihan Tipe Bearing & Rod: Pilih CXSJM kanggo nyandhang-tahan abot lan lingkungan mbledug; pilih CXSJL kanggo kacepetan dhuwur Gamelan & gerakan reciprocating Kerep; nganggo CXSJWM / CXSJWL kanggo output rod dual-end lan operasi sinkron bilateral.

2. Pilihan Versi Model: Prefer CXSJ kanggo papan Ultra-kompak lan panjaluk pipa sumbu; milih CXS standar yen buffer online utawa resistance impact abot dibutuhake.

3. Pilihan Konfigurasi Magnetik: Pilih suffix Z kanggo deteksi posisi nganggo switch magnetik; ngilangi Z kanggo skenario non-magnetik lan magnetik-interferensi-sensitif.

4. Pilihan Bore & Stroke: Nemtokake ukuran bolongan adhedhasar beban nyata lan dikarepake; sawetara stroke standar yaiku 5 ~ 100mm (watesan stroke max: 100mm).

Ringkesan Siji Kalimat

     Silinder kembar ultra-kompak seri SOLH CXSJ fitur dobel-piston dobel dobel dobel dhuwur, ± 0,1 ° nol rotasi tliti, ultra-slim optimized ukuran lan 4-way fleksibel soyo tambah, dadi solusi pneumatik optimal kanggo tliti dhuwur pick-lan-panggonan, posisi lan cahya mencet ing peralatan otomatis Ultra-dikurung.
