CY1 Series Magnetic Coupling Rodless Cylinder | Model Dasar Ekonomi Klasik

Merk: SOLH dening Richge Technology

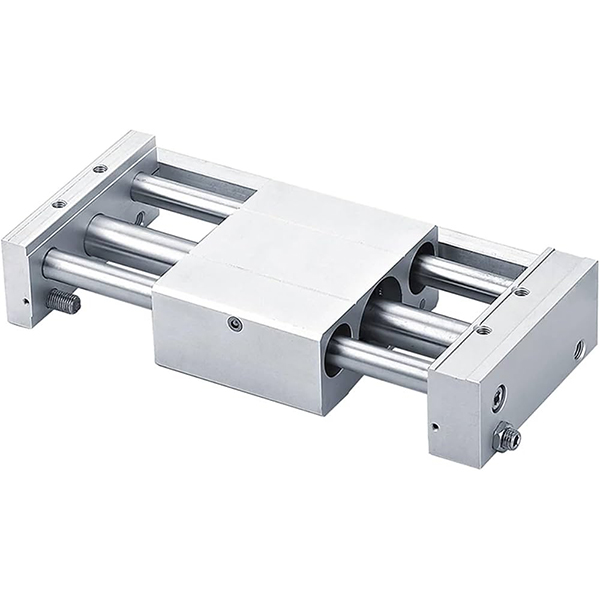

CY1S

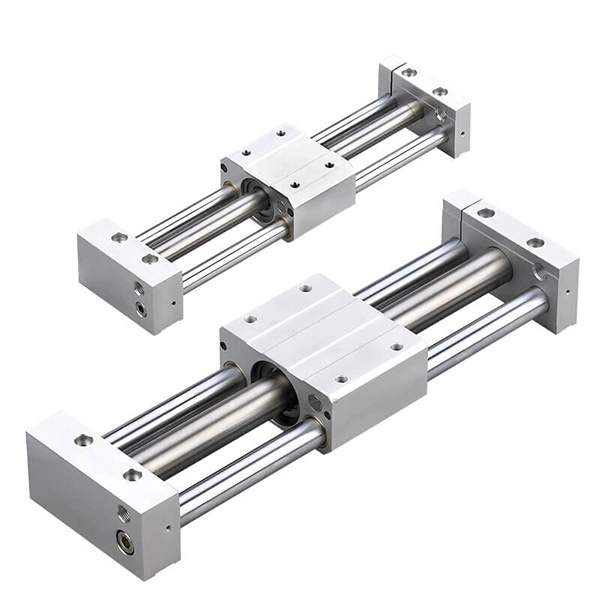

CY1L

Ringkesan produk

     Seri SOLH CY1 minangka silinder rodless kopling magnetik klasik lan ekonomis, dadi pendahulu dhasar saka seri CY3 sing dianyari. Iki nganggo struktur nyopir sinkron magnetik non-kontak, ing ngendi piston internal lan meja geser eksternal pindhah bebarengan liwat gaya magnet sing kuwat. Nampilake operasi nol-bocor kanthi lengkap, struktur kompak lan kinerja biaya-efektif, darmabakti kanggo aplikasi nyopir linier sing entheng nganti medium lan medium-long stroke. Kanthi kisaran bolongan saka φ6 nganti φ63mm, stroke standar nganti 1000mm lan stroke lengkap maksimal 1500mm, seri iki nyakup model panuntun macem-macem kanggo nyukupi panjaluk multi-skenario, dadi aktuator tanpa rodless kelas resik sing ramah anggaran kanggo jalur produksi otomatis umum.

Inti Positioning & Fitur Struktural

• Drive Coupling Magnetik & Kinerja Zero-Leakage resik: Dibangun ing dhuwur-kekuatan permanen wesi sembrani ing piston lan meja geser éling non-mechanical transmisi sinkron. Tong silinder sing ditutup kanthi lengkap ngilangi kebocoran udara lan emisi bledug, kanthi adaptasi kanggo lingkungan kerja sing resik ing industri elektronik, peralatan medis lan panganan.

• Struktur Dasar Klasik & Kinerja Biaya Dhuwur: Nganggo struktur mekanik minimalis kanthi komponen sing luwih sithik, seri CY1 kanthi efektif nyuda biaya manufaktur lan menehi daya saing biaya sing luwih dhuwur tinimbang seri CY3 sing dianyari. Model CY1B dhasar wis ora lumahing soyo tambah terpadu lan mbutuhake dual-mburi support krenjang kanggo instalasi. Dilengkapi karo dering tahan nyandhang dhasar lan konfigurasi dering tahan debu, nduweni tekanan kerja minimal 0.18MPa, kanthi umur layanan sing rada cendhek nanging kompeten kanggo kondisi kerja standar konvensional.

• Model Derivatif Diversifikasi kanggo Cakupan Lengkap: Jajaran produk lengkap nyakup macem-macem jinis panuntun kanggo cocog karo presisi lan panjaluk beban sing beda:

• CY1B: Jinis dhasar tanpa struktur nuntun lan lumahing soyo tambah, mbutuhake ril guide external lan kurung dual-mburi.

• CY1S: Jinis panuntun geser kanthi bantalan geser sing dibangun, ndhukung operasi beban entheng tanpa panuntun njaba.

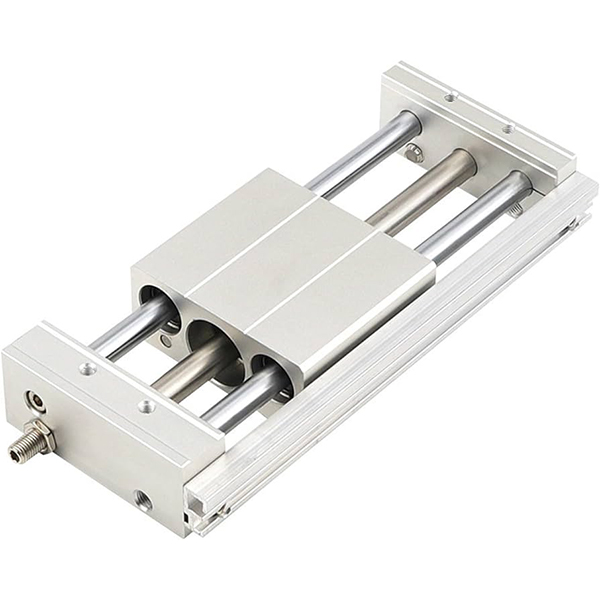

• CY1L: Ball prewangan jinis guide karo ngusapake Ultra-lancar lan kapasitas mbukak meningkat kanggo gerakan frekuensi dhuwur stabil.

• CY1H: Tipe panuntun kanthi tliti dhuwur kanthi akurasi posisi baleni banget kanggo skenario transfer presisi.

• CY1F: Low-profil jinis lancip karo 29% suda dhuwur sakabèhé, sampurna cocog kanggo spasi instalasi peralatan Ultra-kompak.


• Buffer Standar & Konfigurasi Kacepetan Dhuwur Pilihan: Buffer karet dual-end standar kanthi efektif nyerep impact operasi lan nyuda gangguan sing mlaku. Buffer hidrolik eksternal opsional ndhukung operasi sing stabil kanthi kecepatan maksimal 500mm/s kanggo kahanan kerja siklik kacepetan medium-dhuwur.

• Kompatibilitas Wide saka Ngalih Magnetik: Grooves ngalih universal Reserved ing awak silinder kompatibel karo seri D-M9 lan seri D-A9 ngalih Magnetik, saéngga instalasi posisi kasepakatan lan umpan balik sinyal stroke fleksibel.

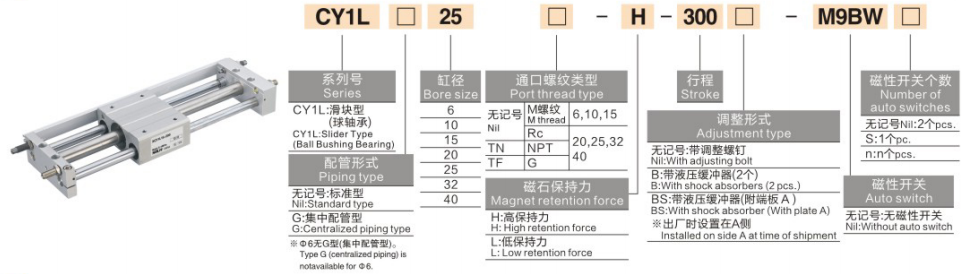

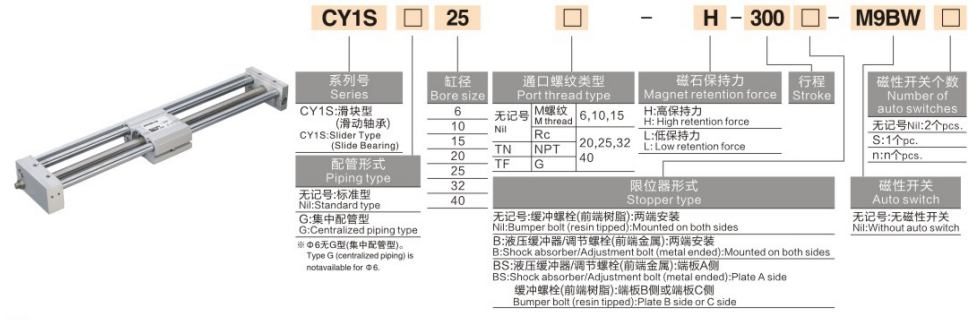

Aturan Coding Model Lengkap

Tuladha Model: CY1B20-500 | CY1S40-800-M9PL

Tuladha Referensi Urutan Standar

• CY1B20-500: 20mm bore, 500mm stroke, jinis dhasar tanpa saklar magnetik

• CY1S40-800-M9PL: bore 40mm, stroke 800mm, jinis panuntun geser kanthi switch posisi magnetik

Spesifikasi Teknis Inti (20 ℃ Kondisi Standar)

1. Spesifikasi Umum Dasar

• Mode operasi: Double-acting magnetic coupling non-kontak transmisi sinkron

• Fluida Kerja: Udara tekan (standar operasi bebas lenga)

• Suhu sekitar: 5 ~ 60 ℃ (ora beku lingkungan kerja)

• Rentang Tekanan Kerja: 0.18~0.7MPa; Bukti Tekanan: 1.05MPa

• Standard Operating Speed: 50~500mm/s

• Mode Buffer: Buffer karet dual-end standar; buffer hydraulic external opsional kanggo skenario kacepetan dhuwur

• Daya Tahan Magnetik: 49~2450N (mundhak kanthi progresif kanthi ukuran bolongan)

2. Bagan Parameter Kinerja Utama (@0.5MPa)

Konfigurasi Inti & Pedoman Pilihan

1. Pilihan Ukuran Bore dening Load & Thrust

• φ6~φ15 (Tugas Cahya Mikro): Cocog kanggo beban ≤2.5kg, darmabakti kanggo transfer komponen presisi short-stroke ing peralatan presisi elektronik miniatur.

• φ20~φ32 (Tugas Cahya Umum): Dicocogake karo 4 ~ 10kg mbukak cahya, becik kanggo long-stroke push lan narik operasi conventional (≤1000mm) ing umum garis produksi otomatis.

• φ40~φ63 (Tugas Sedheng): Ditrapake kanggo 16 ~ 40kg skenario mbukak medium, sampurna dicocogake kanggo nangani long-stroke lan kahanan kerja siklik frekuensi dhuwur ing packaging lan peralatan automation logistics.

2. Pemilihan Model & Sistem Panuntun

• Tipe dhasar CY1B: Model paling larang regane tanpa struktur panuntun sing dibangun. Rel guide linear eksternal wajib, cocok kanggo proyek lan peralatan sing sensitif anggaran kanthi struktur panuntun sing dilindhungi.

• Tipe Pandhuan Geser CY1S: Dilengkapi pandhuan bantalan geser sing dibangun, ora mbutuhake panuntun tambahan eksternal kanggo beban entheng (≤10kg), nampilake instalasi sing prasaja lan universalitas sing amba.

• CY1L Ball Bearing Guide Tipe: Ngadopsi struktur bantalan bal kanthi tliti dhuwur kanthi resistensi geser ultra-rendah lan umur layanan sing luwih dawa, dirancang khusus kanggo kahanan kerja siklik kanthi kacepetan dhuwur lan frekuensi dhuwur.

• Jinis Presisi Dhuwur CY1H: Dikonfigurasi kanthi mekanisme panuntun linier kanthi presisi, nggayuh akurasi posisi baleni nganti ± 0.02mm, ditrapake kanggo skenario posisi kanthi tliti dhuwur lan transfer jarak mikro.

• Tipe Low-Profil CY1F: Optimized struktur tipis karo 29% suda dhuwur sakabèhé, mecahaken masalah saka winates spasi instalasi vertikal kanggo peralatan otomatis kompak.

3. Pilihan Konfigurasi Lingkungan & Fungsional

• Adaptasi Lingkungan Bersih: Desain transmisi magnetik non-kontak tanpa bocor lan bebas bledug memenuhi standar produksi sing higienis; Model CY1S lan CY1L luwih disenengi kanggo operasi kamar resik jangka panjang.

• Upgrade Kondisi Kerja Kacepetan Dhuwur: Dilengkapi buffer hydraulic external kanggo ngilangke impact pungkasan, stabil ndhukung kacepetan operasi terus nganti 500mm/s.

• Umpan Balik Posisi Presisi: Cocokake karo seri D-M9 utawa seri D-A9 saklar magnetik kanggo mujudake posisi stroke multi-titik lan output sinyal wektu nyata.

Skenario Aplikasi Industri Khas

• Transfer Material Kamar resik: Struktur kopling magnetik tanpa polusi akeh digunakake kanggo penanganan materi jarak jauh ing bengkel semikonduktor lan LCD tanpa bledug, ngindhari kontaminasi sekunder ing lingkungan kerja sing resik.

• Packaging Line Workpiece pamindahan: Desain biaya-kinerja dhuwur adapts kanggo long-stroke meksa nindakake perkara lan narik saka cahya lan medium-tugas workpieces ing pangan lan peralatan packaging pharmaceutical, karo tingkat Gagal kurang lan prasaja pangopènan saben dina.

• Kontrol Pintu Peralatan Otomatis: Rodless struktur kompak ngirit papan instalasi external, cocok kanggo long-stroke mbukak lan nutup nyopir lawang protèktif peralatan lan tameng bledug.

• Long-Stroke Majelis Line Positioning: Kerjasama karo modul panuntun sing cocog kanggo entuk posisi presisi sing stabil ing stroke ultra-dawa 1 ~ 1.5m, nyukupi panjaluk posisi siklik sing terus-terusan ing jalur produksi.

• Solusi Alternatif Ekonomi: Panggantos biaya-mudhun becik kanggo seri CY3 dhuwur-diregani ing project automation budget-winates, kebak marem dhasar long-stroke syarat driving linear.

CY1 vs CY3 Series Inti Performance Comparison

Pandhuan Pilihan Cepet Telung Langkah

1. Konfirmasi Ukuran Bore: Ngitung dorong sing dibutuhake adhedhasar bobot beban kanthi faktor safety ≥2. Aturan sing disaranake: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Konfirmasi Tipe Model: Pilih CY1B kanggo budget ultra-kurang; CY1S kanggo instalasi cahya-load guide-free; CY1L kanggo operasi frekuensi dhuwur-kacepetan dhuwur; CY1H kanggo panjaluk posisi tliti dhuwur.

3. Konfirmasi Spesifikasi Stroke: Pilih stroke standar 50 ~ 1000mm kanggo panggunaan konvensional; stroke lengkap opsional nganti 1500mm kanggo panjaluk nyopir jarak medium-dawa.

Ringkesan Siji Kalimat

     SOLH CY1 seri klasik Magnetik kopling rodless silinder punika ekonomi nul-bocor aktuator resik karo macem-macem model nuntun, serves minangka budget-loropaken dhasar long-stroke solusi driving linear kanggo cahya-medium mbukak automation umum lan peralatan kamar resik.
