CY3 Series Magnetic Coupling Rodless Cylinder | CY3B dhasar / CY3R Langsung Gunung Tipe

CY3 Series Magnetic Coupling Rodless Cylinder | CY3B dhasar / CY3R Langsung Gunung Tipe

Merk: SOLH dening Richge Technology

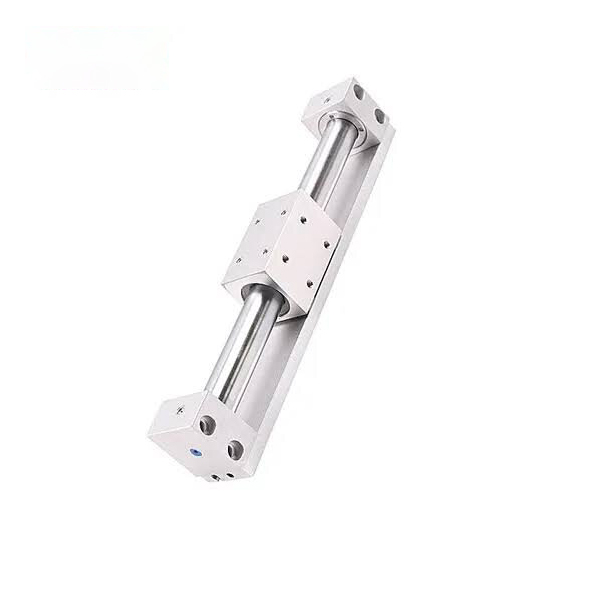

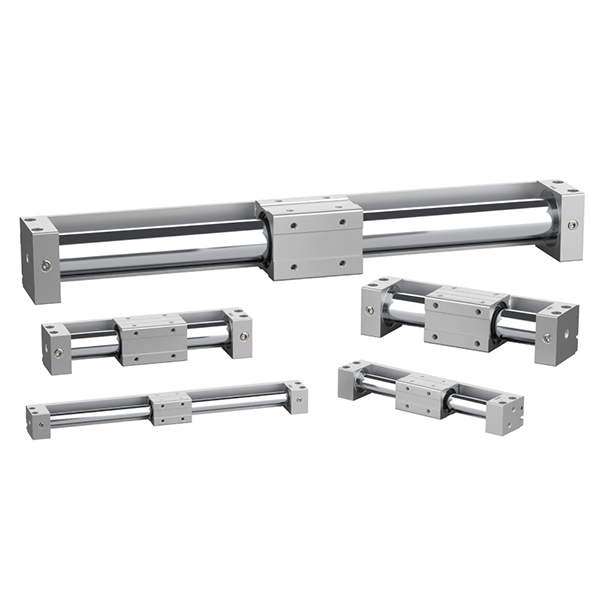

CY3R

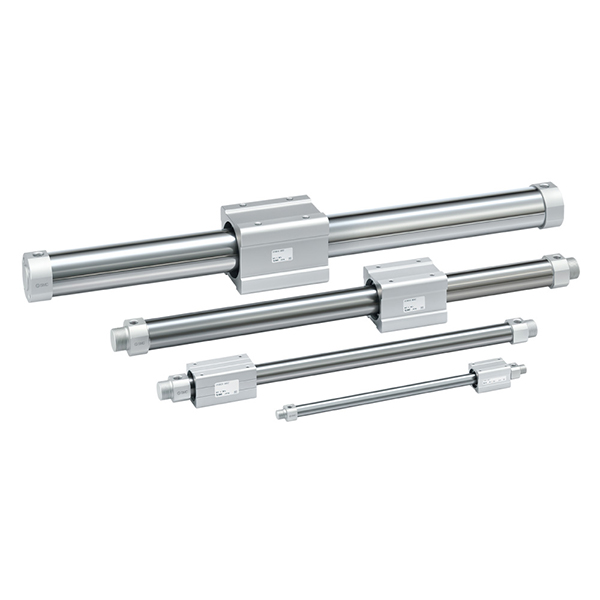

CY3B

Ringkesan produk

     Seri SOLH CY3 minangka silinder rodless kopling magnetik sing dianyari adhedhasar seri SMC CY1 klasik, dipérang dadi rong model utama: jinis dhasar CY3B tanpa permukaan sing dipasang lan jinis pemasangan langsung CY3R. Iku adopts struktur transmisi non-kontak Magnetik kanthi terlampir, nyadari gerakan sinkron saka piston internal lan meja geser external liwat kopling Magnetik kuwat. Nampilake kebocoran nul, operasi bebas bledug lan bebas polusi, stroke ultra-dawa lan instalasi kompak, bisa ditrapake kanggo skenario nyopir linier sing resik, entheng nganti medium lan jarak adoh. Kanthi kisaran bolongan saka φ6 nganti φ63mm lan stroke maksimal 5000mm, ngirit ruang instalasi 50% dibandhingake karo silinder tie-rod tradisional lan dadi solusi nyopir long-stroke sing resik kanggo jalur produksi otomatis standar dhuwur.

Inti Positioning & Fitur Struktural

• Transmisi Kopling Magnetik & Operasi Bersih Nol Bocor: Piston lan meja geser nganggo nyopir sinkron magnetik kanthi desain laras silinder kanthi lengkap. Ora rod piston ngluwihi metu, nampa tightness online lengkap, nul bocor lan nul polusi bledug. Cocog banget karo lingkungan produksi sing ketat kayata pangolahan panganan, peralatan medis lan elektronik semikonduktor.

• CY1 Versi Nganyarke karo Kekiatan Meningkat: Dibandhingake karo seri CY1 tradisional, dawa dering nyandhang-tahan tambah dening 70%, èfèktif nambah kapasitas bantalan lan stabilitas ngusapake. Penahan lubrikasi sing dibangun ing cincin tahan debu mbentuk film pelumas protèktif sing tahan, nyuda tekanan kerja minimal dadi 0.12MPa lan ndawakake umur layanan. Kajaba kanggo φ6 specification, kabeh model liyane nahan dimensi soyo tambah padha CY1 kanggo panggantos langsung lan upgrade.

• CY3B Tipe Dasar Struktur Minimalis: Laras silinder Gamelan wis ora lumahing soyo tambah dilindhungi undhang-undhang lan mbutuhake krenjang support loro-mburi kanggo fiksasi. Tabel geser ora dilengkapi struktur nuntun sing dibangun, mula panuntun linear eksternal utawa rod panuntun wajib kanggo nyegah beban eksentrik lan kegagalan decoupling magnetik.

• Buffer Karet Standar & Spesifikasi Opsional Kacepetan Dhuwur: Built-in dual-end buffer karet nyerep impact operasi lan nyuda swara mlaku kanggo operasi siklik conventional stabil. Spesifikasi kacepetan dhuwur X160 opsional ndhukung kacepetan operasi maksimal 1500mm / s kanggo adaptasi karo kahanan kerja sing obah kanthi frekuensi dhuwur.

• Instalasi Ngalih Magnetik Trep: Pre-reserved ngalih grooves ing loro-lorone saka awak silinder kompatibel karo D-M9 seri Magnetik ngalih, éling fleksibel lan akurat umpan balik posisi nyata kanggo posisi stroke.

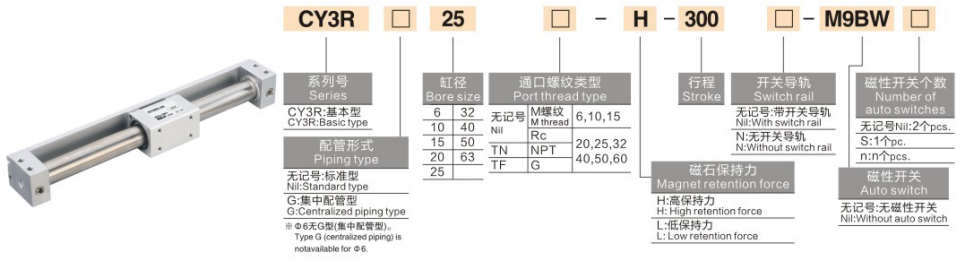

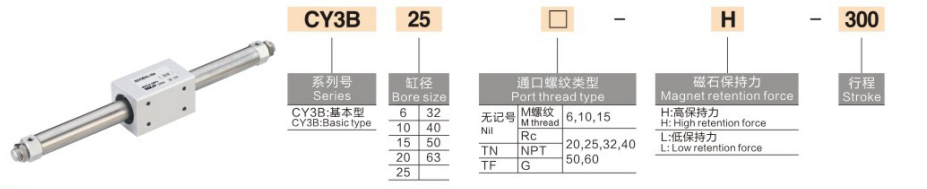

Aturan Coding Model Lengkap

1.Conto Model: CY3B20-500 | CY3B40-800-M9PL

2. Tuladha Referensi Tatanan Standar

• CY3B20-500: 20mm bore, 500mm stroke, jinis dhasar tanpa saklar magnetik

• CY3B40-800-M9PL: bore 40mm, stroke 800mm, jinis dhasar kanthi switch posisi magnetik

Spesifikasi Teknis Inti (20 ℃ Kondisi Standar)

1 Spesifikasi Umum Dasar

• Mode operasi: Double-acting magnetic coupling non-kontak transmisi

• Fluida Kerja: Udara tekan (standar operasi bebas lenga)

• Suhu sekitar: 5 ~ 60 ℃ (ora ana lingkungan beku)

• Rentang Tekanan Kerja: 0.12~0.7MPa; Bukti Tekanan: 1.0MPa

• Kacepetan operasi: 50~500mm/s (standar); maksimal 1500mm/s (spesifikasi kacepetan dhuwur X160 opsional)

• Mode Buffer: Buffer karet dual-end standar

• Daya Tahan Magnetik: 19.6~2450N (tambah karo ukuran bolongan)

2 Bagan Parameter Kinerja Utama (@0.5MPa)

Konfigurasi Inti & Pedoman Pilihan

1 Pilihan Ukuran Bore dening Load & Thrust

• φ6~φ15 (Tugas Cahya Mikro): Cocog kanggo kathah ≤2.5kg, darmabakti kanggo short-stroke tliti transfer komponen mini ing peralatan elektronik lan medical.

• φ20~φ32 (Tugas Cahya Umum): Dicocogake karo 4 ~ 10kg mbukak cahya, becik kanggo conventional long-stroke meksa nindakake perkara lan narik (≤1000mm) ing umum garis produksi otomatis.

• φ40~φ63 (Tugas Sedheng): Ditrapake kanggo skenario beban medium 16 ~ 40kg, sampurna kanggo penanganan stroke dawa lan operasi siklik frekuensi dhuwur ing industri pangan lan kemasan.

2 Stroke & Pamilihan Sistem Panuntun

• Range Stroke: Stroke standar isine 50 ~ 1000mm; stroke Ultra-dawa lengkap nganti 5000mm kanggo panjaluk driving long-distance khusus.

• Desain Panuntun Eksternal Wajib: Jinis dhasar CY3B ora duwe struktur nuntun dibangun ing. Rel geser linear eksternal utawa rod panuntun kudu dilengkapi kanggo ndhukung beban lan nyegah decoupling magnetik sing disebabake panyimpangan gaya eksentrik.

• Metode Fixing Standar: Ditanggulangi dening krenjang dhukungan rong mburi opsional kanthi awak silinder sing digantung lan gesekan kontak nol, njamin operasi kopling magnetik sing stabil.

3 Pilihan Konfigurasi Lingkungan & Fungsional

• Prioritas kanggo Lingkungan Resik: Desain tanpa bocor lan polusi cocog karo kahanan kerja sing ora bledug lan steril ing industri panganan, medis lan elektronik semikonduktor.

• Upgrade Kondisi Kerja Kacepetan Dhuwur: Pilih spesifikasi X160 dhuwur-kacepetan opsional (max 1500mm / s), dilengkapi buffer hydraulic external kanggo ngilangke impact kacepetan dhuwur lan njamin operasi stabil.

• Umpan Balik Posisi Presisi: Dilengkapi karo D-M9 seri Magnetik ngalih kanggo éling loro-titik utawa multi-titik posisi stroke akurat lan umpan balik sinyal.

CY3B vs CY3R | Model Bedane Comparison

Skenario Aplikasi Industri Khas

• Transfer Material Kamar resik: Struktur kopling magnetik tanpa bocor lan bledug becik kanggo penanganan materi jarak jauh ing bengkel elektronik, semikonduktor lan medis tanpa bledug tanpa ngrusak lingkungan sing resik.

• Garis Kemasan Pangan & Wedang: Tong silinder stainless steel tahan karat kanthi permukaan sing gampang diresiki cocog karo standar produksi sing higienis, cocog kanggo pamindahan dawa-stroke saka workpieces entheng lan medium ing peralatan pangolahan panganan.

• Kelengkapan Door & Cover Driving: Ora ana desain extension rod ngirit ruang njaba, ditrapake kanthi sampurna kanggo mbukak lan nutup nyopir lawang lan tutup pelindung peralatan otomatis.

• Long-Stroke Precision Positioning Platform: Kerjasama karo ril panuntun presisi dhuwur eksternal kanggo nggayuh akurasi posisi bola-bali sing stabil, cocog kanggo posisi sing tepat jarak 1 ~ 2m lan pangiriman siklik garis perakitan.

• Panggantos Space-Ngirit kanggo Tie-Rod Silinder: Ngatasi masalah pendhudhukan papan saka silinder tie-rod tradisional ing skenario long-stroke (> 500mm), nyuda spasi instalasi peralatan sakabèhé 50% kanggo desain peralatan kompak.

Pandhuan Pilihan Cepet Telung Langkah

1. Konfirmasi Ukuran Bore: Ngitung dorong sing dibutuhake adhedhasar bobot beban kanthi faktor safety ≥2. Aturan sing disaranake: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Konfirmasi Spesifikasi Stroke: Pilih stroke standar 50 ~ 1000mm kanggo panjaluk konvensional; pilih spesifikasi lengkap kanggo stroke ultra-dawa nganti 5000mm.

3. Cocog Konfigurasi Fungsional: Pilihan prioritas kanggo kahanan kerja sing resik tanpa polusi; upgrade kanggo X160 kacepetan dhuwur spek + hydraulic buffer kanggo operasi cepet; nambah D-M9 seri Magnetik ngalih kanggo deteksi posisi nyata-wektu.

Ringkesan Siji Kalimat

     SOLH CY3 seri Magnetik kopling rodless silinder punika CY1 resik-bahan aktuator bebas lenga nganyari, nampilaken nul kebocoran, 5000mm Ultra-dawa stroke, meksa wiwitan kurang lan dual jinis soyo tambah, serves minangka papan-ngirit long-stroke linear nyopir solusi kanggo cahya-medium peralatan automation resik.
