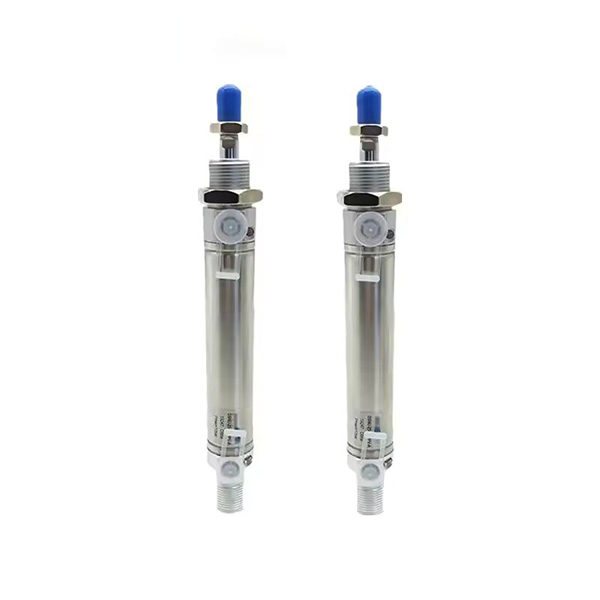

DSNU Series Stainless Steel Mini Silinder | ISO 6432 Standar Silinder Pneumatik Tahan Korosi

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

     Seri SOLH DSNU minangka silinder pneumatik mini stainless steel kinerja dhuwur sing tundhuk karo standar internasional ISO 6432 lan CETOP RP52P. Iki kalebu sawetara bolongan saka φ8 nganti φ63mm, nampilake tabung silinder stainless steel SUS304 lengkap lan rod piston, bantalan pneumatik sing bisa diatur dhewe, tahan korosi sing unggul lan umur layanan sing dawa banget. Kompatibel karo FESTO DSNU, SMC CM2 lan Airtac MG seri, kang digunakake digunakake ing pangan, pharmaceutical, elektronik, packaging, tekstil lan skenario otomatis khusus karo kahanan kerja lembab, asam lemah lan alkali lemah.

  1.1 Standar Global & Full Interchangeability

     Diprodhuksi kanthi ketat karo standar industri universal ISO 6432 lan CETOP RP52P, kabeh dimensi pemasangan lan spesifikasi antarmuka digabungake sacara global. Iki entuk interchangeability lengkap karo silinder mini merek internasional mainstream, ndhukung panggantos nol-modifikasi lan batch upgrade saka peralatan otomatis standar.

  1.2 Struktur Full Stainless Steel Tahan Korosi

     Ngadopsi tabung silinder stainless steel SUS304 premium lan rod piston, dicocogake karo tutup mburi paduan aluminium palsu. Struktur materi sing terintegrasi nyedhiyakake kinerja anti-karat, anti-karat lan kekuatan dhuwur, kanthi becik adaptasi karo lingkungan sing atos kayata kelembapan sing dhuwur, bledug, asam lemah lan alkali sing lemah, luwih saka silinder mini aluminium biasa kanthi daya tahan.

  1.3 Roller Crimped Struktur Firm

     Ngadopsi teknologi roller crimping sealing profesional kanggo sambungan tutup mburi kanthi struktur sakabèhé sing nyenyet lan mantep, resistensi geter sing luar biasa lan operasi sing stabil. Bentuk lurus bunder sing streamlined nduweni struktur sing prasaja lan disassembly lan pangopènan saben dina sing trep, nyuda biaya operasi mengko.

  1.4 Opsi Diversifikasi Gerak & Kompak Tipe Pendek

     • DSNU Double Acting: Gerakan bolak-balik asupan udara dual-end, jinis standar sing paling universal kanggo otomatisasi linear konvensional.

     • DSNU-…-P Akting Tunggal (Push Out): Struktur push-out Spring, extension otomatis sawise gagal daya kanggo skenario reset safety.

     • DSNU-…-R Single Acting (Pull Back): Struktur bali Spring, retraction otomatis sawise Gagal daya kanggo mekanisme posisi protèktif.

     • DSNU-…-PPV Bantal Nyetel Mandhiri: Buffer pneumatik sing bisa diatur kanthi cerdas dual-end, ora ana pangaturan manual sing dibutuhake, cocok kanggo operasi kacepetan dhuwur kanthi tekanan lengkap.

     • Tipe Singkat DSNU-S: 35mm luwih cendhek ing dawa sakabèhé lan 40% luwih sempit ing jembaré saka jinis standar, selaras kanggo ultra-sempit skenario instalasi papan.

  1.5 Nganyarke Bantal & Low-Gesekan Sealing System

     Standar dilengkapi bantalan buffer elastis (P) kanggo gangguan dhasar lan nyuda impact; bantalan udara penyesuaian diri PPV inovatif opsional, nyesuekake karo sawetara tekanan lengkap 0.1 ~ 1.0MPa kanthi buffering adaptif otomatis kanggo gerakan sing kerep banget. Dilengkapi karo segel komposit kurang gesekan bidirectional lan alur panyimpenan lenga sing dibangun, silinder kasebut nduweni tekanan wiwitan sing sithik banget, operasi tanpa minyak sing stabil lan umur layanan luwih saka 8 yuta siklus.

  1.6 Konfigurasi Induksi Magnetik Presisi

     Dering magnet sing dibangun ing opsional (Kode A) kompatibel karo saklar magnetik seri FESTO SMT lan SMC M9B, nyadari deteksi posisi piston akurat lan kontrol sinyal PLC, ndhukung posisi siklus otomatis lan pemantauan cerdas.

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

 1. Struktur Model Khas: DSNU25-100-PPV-A-MQ

  2. Tuladha Tatanan Standar

     • Double Acting PPV Bantal Model Magnetik: DSNU32-75-PPV-A-MQ (lubang 32mm, stroke 75mm, pemasangan flange lateral, dilengkapi magnet)

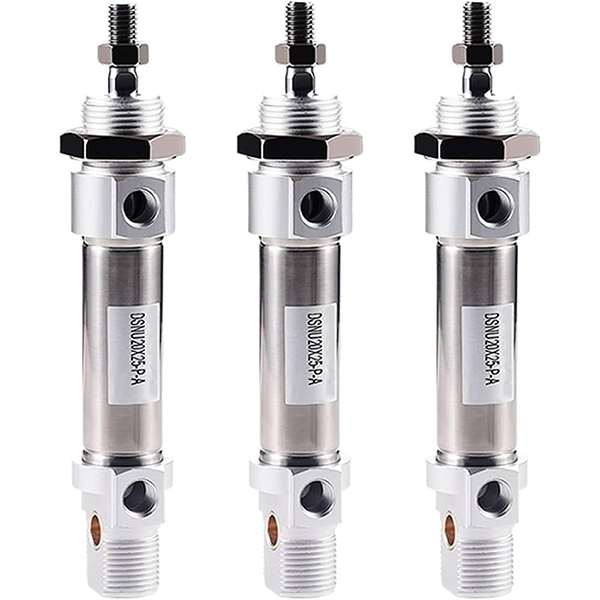

     • Model Bantal Elastis Double Acting Short-Type: DSNU-S20-50-P-A (bore 20mm, stroke 50mm, bodi cendhak ultra-kompak, dilengkapi magnet)

     • Single Acting Spring Return Model: DSNU16-30-R-P-A (16mm bore, 30mm stroke, spring reset, dilengkapi magnet)

3. Parameter Teknis Inti (Tipe Standar)

4. 0.5MPa Diagram Referensi Teoretis & Tegangan (Batang Tunggal)

  4.1 Data Kinerja Double Acting (DSNU).

  4.2 Data Kinerja Tunggal Acting (DSNU-R Spring Return).

5. Formulir Pemasangan & Model Turunan

  5.1 Diversifikasi Cara Pemasangan Universal

     • MQ Lateral Port Flange: Standard flange tetep soyo tambah karo sisih inlet online, jinis paling universal kanggo tata otomatis conventional

     • MA Axial Port Flange: Desain inlet udara aksial, khusus diadaptasi kanggo papan instalasi aksial sing winates

     • MH Langsung Gunung: Struktur mbenakake langsung tutup mburi, awak ultra-tipis kanggo instalasi papan sing sempit

     • KP Klem Unit: Fungsi ngunci sing dibangun kanggo mbenakake posisi stroke sewenang-wenang lan posisi anti-offset

     • FA / FB Ngarep / mburi Flange: Ngarep lan mburi flat flange mbenakake, kanthi kompatibel karo standar ISO aksesoris soyo tambah

  5.2 Seri Turunan Inti

     • Standar DSNU: Tipe akting ganda universal kanthi buffer elastis utawa udara kanggo otomatisasi umum

     • Tipe Singkat DSNU-S: Awak cekak kompak, eksklusif kanggo skenario instalasi papan ultra-sempit

     • DSNU-…-P/R Tunggal Akting: Spring push-out / spring return single acting models for safety reset kondisi kerja

     • DSNU-…-PPV Bantal Nyetel Mandhiri: Buffering adaptif cerdas, luwih disenengi kanggo operasi siklik sing kerep banget

6. Perbandingan Pilihan DSNU vs CM2 vs MG

7. 3-Langkah Pandhuan Pilihan cepet

     1. Pilihan Bore: Pilih ukuran bolongan cocok miturut bobot mbukak nyata, cadangan luwih saka 50% safety margin. Prioritas seri DSNU kanggo operasi kacepetan dhuwur, resistance karat lan panjaluk cocog standar internasional.

     2. Pilihan Stroke: Stroke kerja nyata plus margin safety 10~20mm; tindakake watesan stroke standar: pindho akting ≤500mm, siji akting ≤150mm.

     3. Konfigurasi Fungsional: Pilih bantalan udara sing bisa diatur dhewe PPV kanggo operasi kacepetan dhuwur (> 500mm/s); pilih jinis singkat DSNU-S kanggo papan instalasi sempit; cocog A ring Magnetik + SMT / M9B ngalih kanggo deteksi posisi otomatis.

Ringkesan Siji Kalimat

     Silinder mini stainless steel SOLH DSNU ISO 6432 nduweni struktur baja tahan karat sing lengkap, buffering cerdas sing bisa diatur dhewe, operasi umur dawa tanpa minyak lan pilihan pemasangan sing macem-macem, dadi solusi silinder mini universal standar kanggo panganan, farmasi, elektronik lan peralatan otomatisasi lingkungan.
