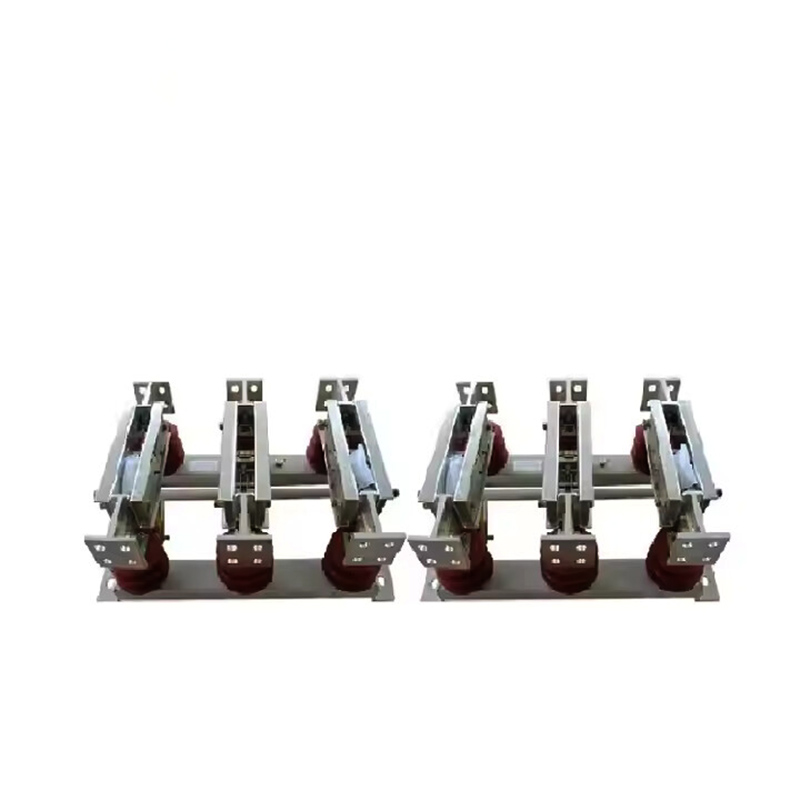

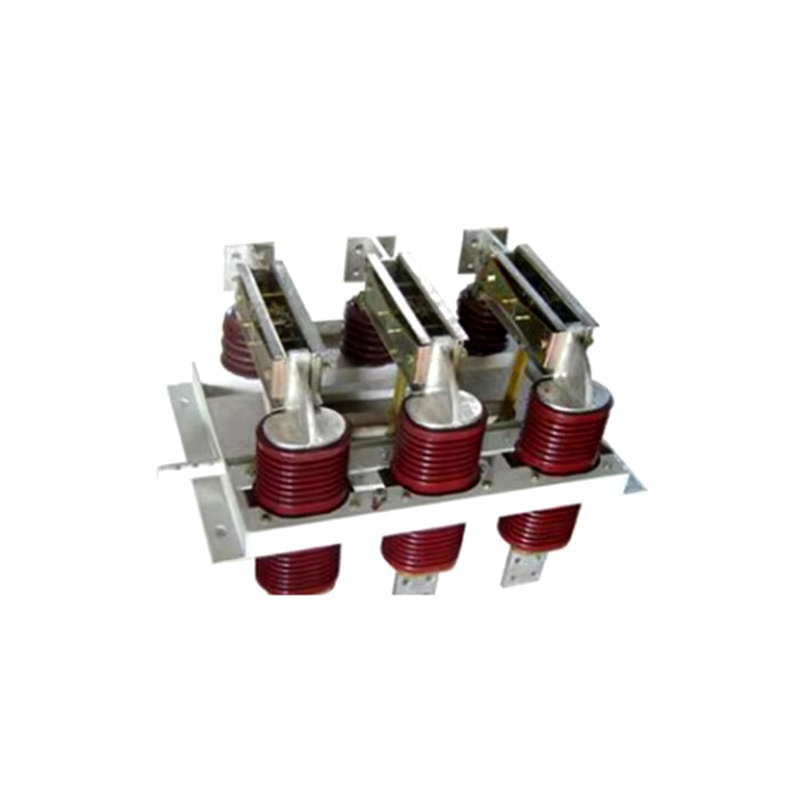

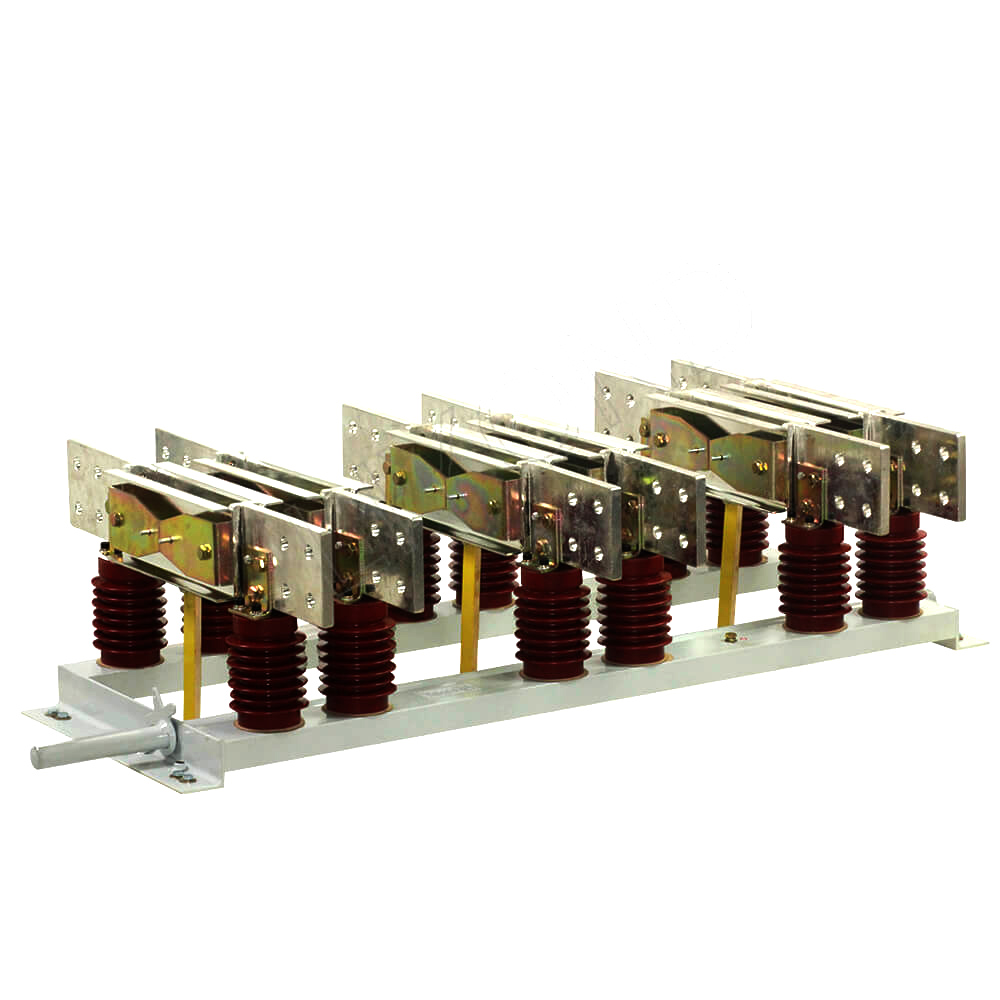

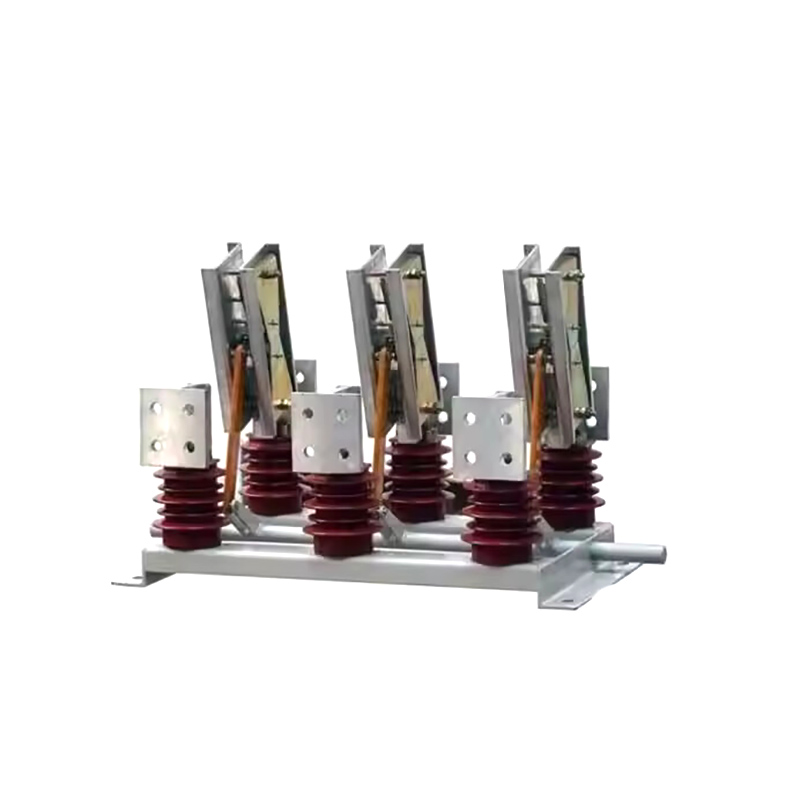

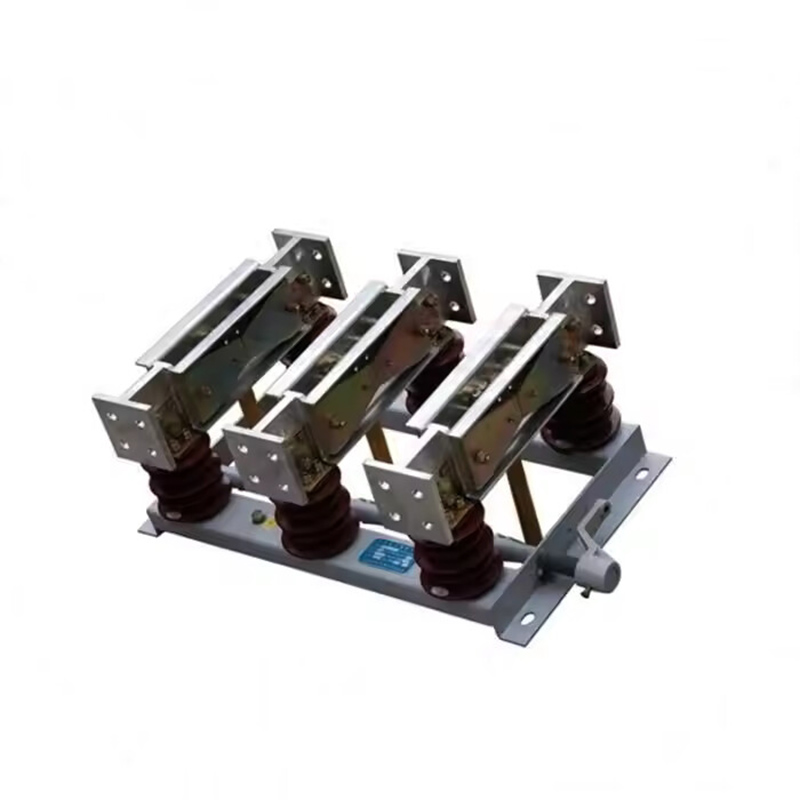

GN22-12 Ngilangi Telung Phase Ngilangi 6300a Tinggi Tinggi jero ruangan ing njero ruangan

    GN22-12 (C) (D) Seri High-Voltage Dunchgear Tinggi-Voltage Dow-voltage digunakake ing sistem listrik kanthi sistem 12kv, 50hz lan ngonversi utawa ngowahi baris ing voltase nanging ora ana beban.

Mekanisme sing cocog: dilengkapi CS6-1, CS6-2 lan mekanisme operasi manual liyane, lan mekanisme operasi listrik uga bisa digunakake.

   Seri kasebut ngalih iki dilakokno dening CS6-2 Mekanisme Operating Manual CS6-2 utawa mekanisme operasi listrik, lan bisa diinstal ing sisih kiwa utawa tengen sopot.

Fitur struktural

Produk iki minangka pangisol sing diiseni saiki kanthi struktur piso ngisor iki sing umum. Iki ngetrapake prototipe ngunci mekanik kanthi tumindak rong langkah nutup lan ngubungi, entuk kontak gratis, meksa operasi cilik, tekanan kontak cilik, lan stabilitas terapi dinamis.

Wilayah aplikasi:

Sistem switchgear: Digunakake ing switchgear sing dipasang logam kanggo ngisolasi lan nglindhungi sirkuit listrik.

Peralatan panyebaran daya: Cocog kanggo nggunakake substasi daya, njamin pamisahan sirkuit sing aman sajrone pangopènan.

Tanduran listrik listrik: Digunakusi ing aplikasi njero ruangan ing ngendi pamisahan listrik dhuwur-voltase dibutuhake kanggo operasi lan perawatan aman.

Stasiun Transformer: Applied ing subthions transformer kanggo pamisahan sing aman saka sirkuit transformer.

Pemasangan energi sing bisa dianyari: Bisa digunakake ing panyimpenan energi utawa sistem energi sing bisa dianyari kaya peternakan surya lan angin kanggo perlindungan sajrone perawatan.

Kahanan lingkungan kanggo nggunakake

1.Ambient suhu udhara: -15 ℃ ℃ ~ ~ 40 ℃, suhu rata-rata saben dina 35 ℃.

2.Alitude ≦ 1000m.

3.Temperature Kahanan:

Dina rata-rata kelembapan relatif saben dina 95%, tekanan beluk banyu banyu rata-rata saben dina ≦ 2.2kpa;

Sumilahan relatif bulanan kanthi rata-rata ≦ 90%, tekanan beluk banyu banyu saben wulan ≦ 1.8kpa.

4.Earthquae intensitas ≦ 8 derajat.

5.Plan tanpa geni, bebaya jeblugan, polusi sing abot, karat kimia lan geter abot.

CATETAN: Yen kahanan panggunaan produk ngluwihi ketentuan ing ndhuwur, pangguna bakal negosiasi lan nemtokake karo perusahaan kasebut.

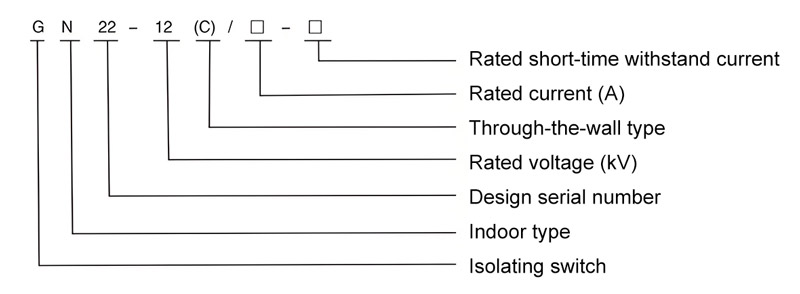

Njlentrehake tampilan

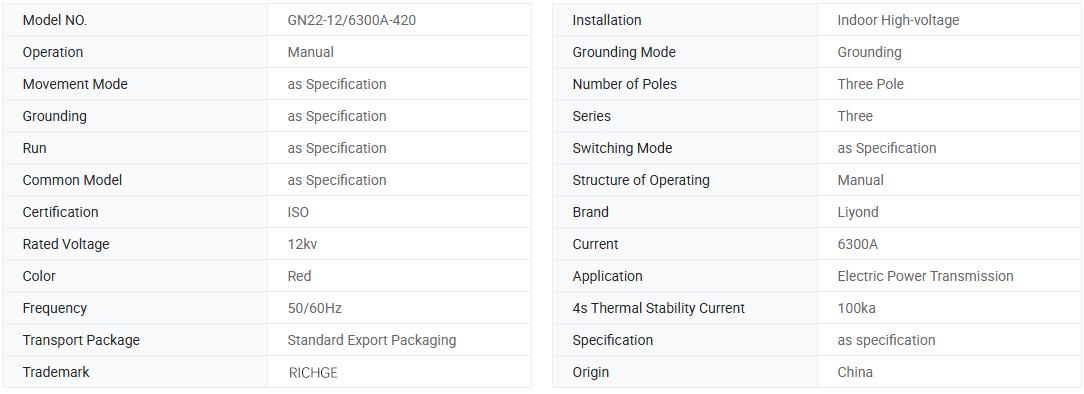

Parameter teknis

Model.	Rated voltase	Rated saiki	Stabilitas 4-detik saiki (regane efektif) ka	Stabilitas dinamis saiki (regane puncak) KA
Gn22-12 (c) (d) / 2000A	12	2000	50	100
Gn22- 12 (c) (d) / 2500a	12	2500	50	125
Gn22-12 (c) (d) / 31 taun	12	3150	50	125
Gn22- 12 (c) (d) / 4000A	12	4000	50	125
Gn22-12 (c) (d) / 5000A	12	5000	100	250
Gn22- 12 (c) (d) / 6300a	12	6300	100	250
Gn22- 12 (c) (d) / 8000A	12	8000	100	250

Referensi gambar dimensi (6300a)
