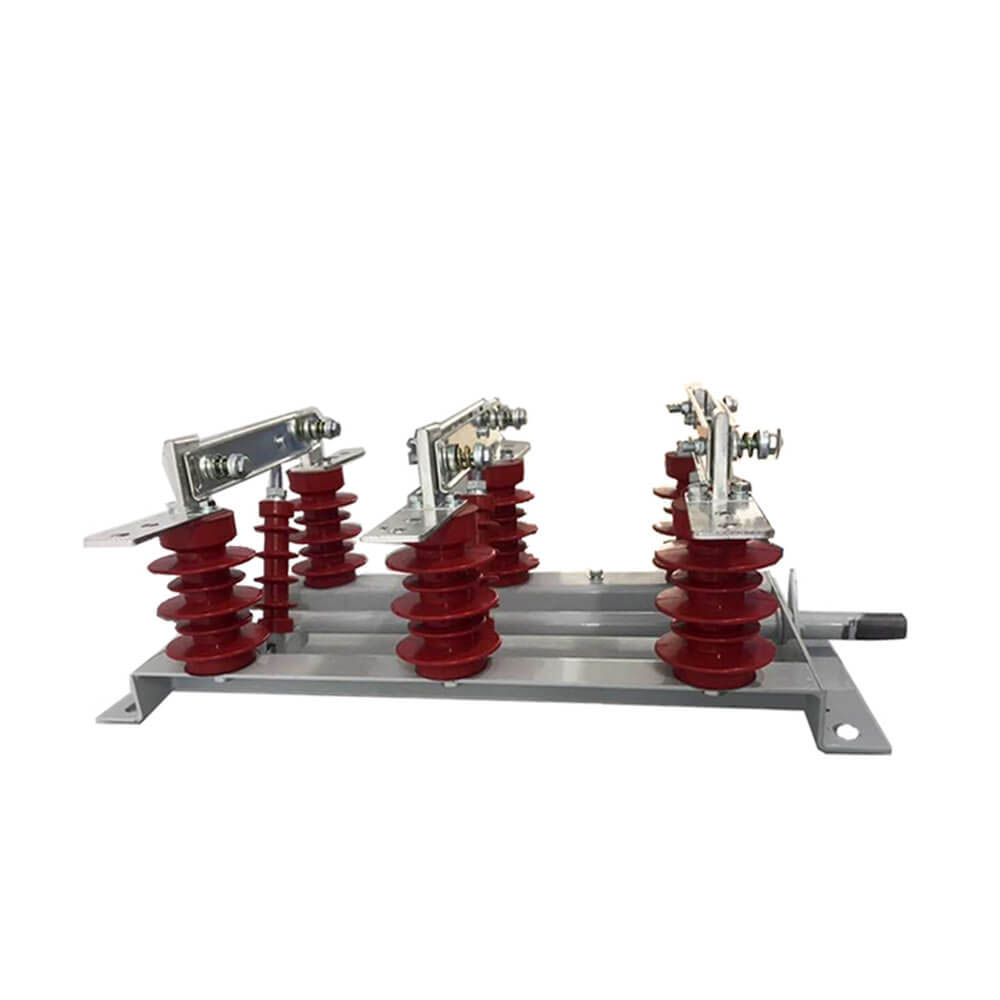

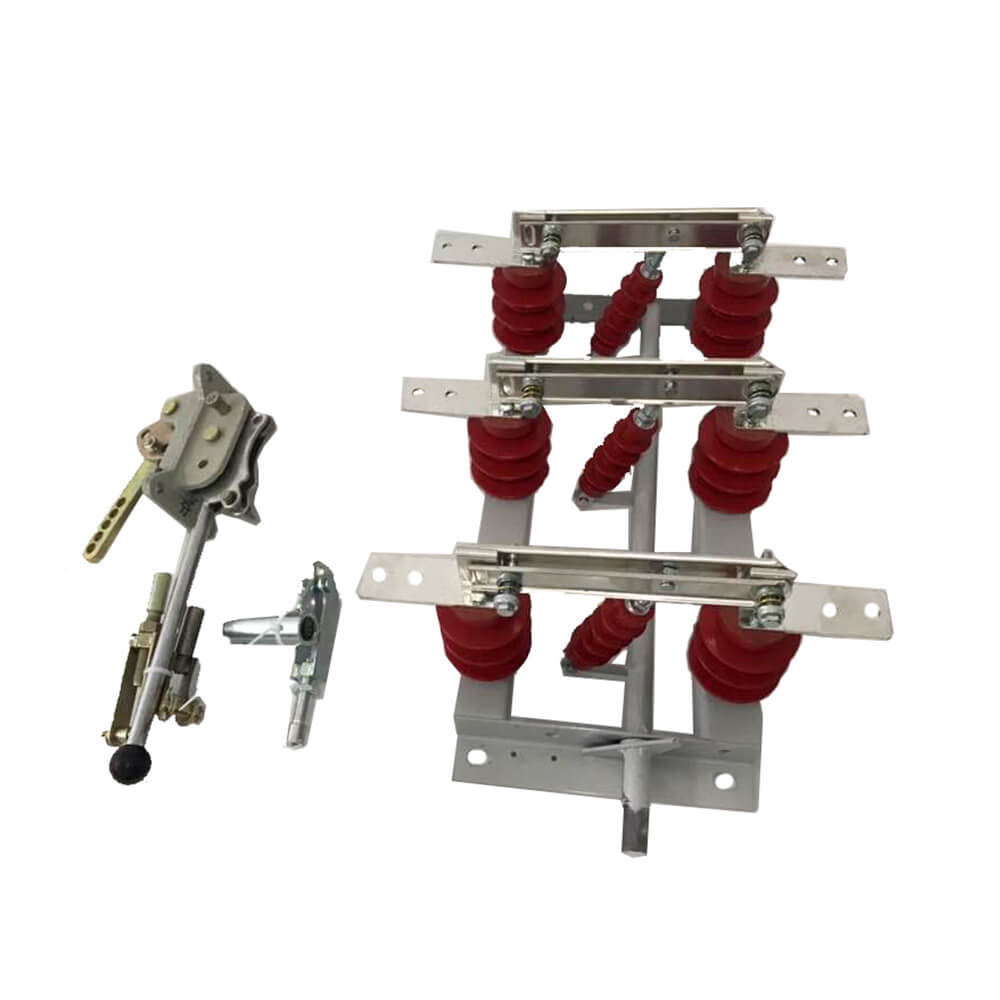

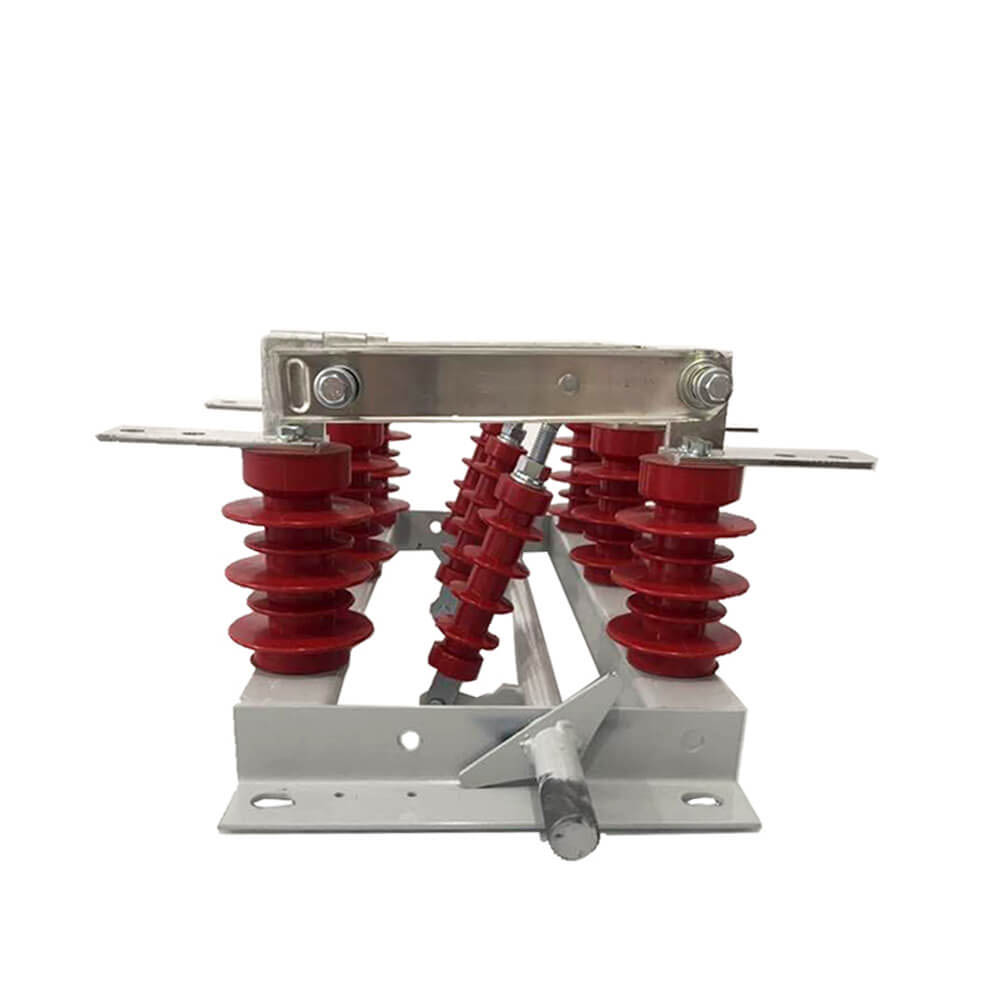

Bagean konduktivitas GN19-12 / 400, 630, 630, 1250 Ketik ngalih pedhot dipasang ing pangkalan kanthi rong insulator pilar kanggo saben fase. (GN19-12c / 400, 630, 630, 1250 Tipe duwe salah siji insulator pilar lan siji insulator casing poralel. Saben fase piso kontak disambungake menyang tengah insulator dasi, insulator dasi lan diinstal ing dasar sambungan spindle. Spindle disambungake menyang rod sing nyambungake (diwenehake pangguna) lan jinis CS6-1 Mekanisme liwat gagang kasebut. Knife kontak kontak dumadi saka rong piring tembaga slot, sing ora mung nambah area pembantu panas ing piso kontak kanggo ngedhunake suhu logo, nanging stabilitas sakcara bisa ditambah. Siji mburi piso kontak dipasang ing blok kontak (utawa ing rod konduktif) dening bolt (mobil cukur). GN19-12-12-12-12-12-12-12/20, 1250 kontak karo instalasi piring kunci magnetik, ditambah karo piring kain magnetik yaiku nalika ana pésah cendhak sing ana ing antarane | atraksi. GN19-12 / 400, 630 Ngalih sambungan duwe watesan cilik liwat saiki, dadi ora perlu nambah piring kunci magnetik.
1. Pengambilan lan safety: Sawise medhot, celah insulating sing dipercaya diadegake kanggo mesthekake yen
2 .. Garis Ngalih: Ngalih lan sambungake baris miturut syarat operasional.
3 .. Ngalih saiki: digunakake kanggo ngoper arus cilik ing sirkuit, kayata arus bushings, kabel capacitasi ngalih kapasitas voltase, lan arus scacrilitasi kanggo transformer voltase.
4. Transformer saiki: Gumantung saka kahanan tartamtu saka jinis strukture sing beda-beda, bisa ngalihake skripsi ora mbukak babagan transformer tartamtu.
Jinis Isolator Medium-Voltage
Isolator medium-voltase bisa dipérang dadi jinis ruangan lan jero ruangan adhedhasar cara instalasi:
- Isolator medium-voltase ruangan: saged tahan faktor alami kayata angin, udan, salju, rereget, kondensasi, es, lan frost, sing cocog kanggo instalasi ing ruangan.
- Isolator Sederhana Sedheng Sedheng: Cocog kanggo lingkungan ing njero ruangan, biasane mbutuhake kinerja jampel sing luwih dhuwur.
Adhedhasar struktur dhukungan insulasi, bisa uga bisa dipérang dadi:
- Ngalihake pamisangan tunggal kolom: Gunakake ruang vertikal ing ngisor busbar overhead minangka insulasi listrik, nylametake ruang, lan menehi nilai sambungan sing jelas, utamane cocog karo transmisi voltase sing jelas.
- Penyembuhan pamisahan Double-Colum: Cocog kanggo panjaluk sing luwih dhuwur, nyedhiyakake stabilitas sing luwih gedhe.
- Ngalihake ocol Tiga kolom: Cocog kanggo sistem tenaga sing luwih kompleks, nawakake kapasitas lan linuwih sing luwih apik.
1: fungsi isolasi safety - sajrone pangopènan peralatan listrik, nyedhiyakake celah listrik lan titik penghubung kanggo njamin keamanan personel pangopènan.
2: Watesan operasional - switch sing diisolasi ora bisa dilakokno; Sampeyan ora kudu digunakake kanggo mecah utawa cedhak arus lound utawa arus sirkuit. Ngilangi swit sing dilengkapi karo kamar busur busur bisa digunakake ing pirang-pirang beban lan garis sing ora dibongkar.
Operasi Power-On: Pisanan nutup pangisol switch, banjur tutup sirkuit breaker utawa switch mbukak.
Operasi Power-Off: Bukak pisanan sirkuit utawa mbukak switch, banjur bukak switch sing ngisolasi.
Nalika milih switch sing ngisolasi, priksa manawa voltase sing dirating, kanthi rating stabilitas saiki, lan stabilitas termal saiki ketemu syarat aplikasi kasebut. Peranan utama ngalihake ngalih yaiku kanggo nyopot sirkuit kanthi ora ana saiki, saéngga bisa diurus. Sadurunge ngoperasikake switch ngisolasi, mesthekake yen sirkuit breaker wis medhot sirkuit.
Ngalap ngalamun ora duwe piranti busur sing dipasrahake. Aja operate ing beban utawa kahanan sirkuit cendhak kanggo njamin keamanan peralatan lan personel.
 |
 |
 |
| Model |
Voltase dirating (kv) |
Rated saiki (A) |
Réloktand-Tahan Wektu Saiki (The / 4s) |
Rated Peak Townstand (The) |
| Gn19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| Gn19-12 / 630-20 |
12 | 630 | 20 | 50 |
| Gn19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| Gn19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| Gn19-12c / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| Gn19-12c / 630-20 |
12 | 630 | 20 | 50 |
| Gn19-12c / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| Gn19-12c / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. watesan ndhuwur suhu sekitar + 40 ℃, watesan ngisor -L0 ℃, cathetan: ngidini panyimpenan lan transportasi ing -25 ℃
2. Altitude ora luwih saka 1000m
3 .. Kelembapan relatif: rata-rata saben dina ora luwih saka 95%, rata-rata saben wulan ora luwih saka 90%
4. Tekanan uap banyu: rata-rata saben dina ora luwih saka 2,2 × 10-3Mpa, rata-rata saben wulan ora luwih saka 1,8 × 10-3mik
5. Udhara sekitar kudu bebas saka gas sing corrosive utawa bisa diobong, uap banyu lan polusi banyu sing jelas.
6 .. Ora getaran rutin lan kasar.
Cathetan: Mangga konsultasi karo pabrikan kanggo ngatasi masalah kasebut yen ora cocog karo kahanan ing ndhuwur
● Nampa OEM & ODM: Ya
● sertifikat: laporan tes
● Wektu produksi: 7 ~ 12 dina kerja
● Periode babar pisan: 12 wulan
● Wektu Pangiriman: 15 dina
● Nalika mrentah saklar iki, mangga tandhani spesifikasi model, voltase sing dirating, dirating saiki lan data teknis liyane.
● Yen ana syarat khusus, sampeyan bisa negosiake kanggo ngrampungake.
